37

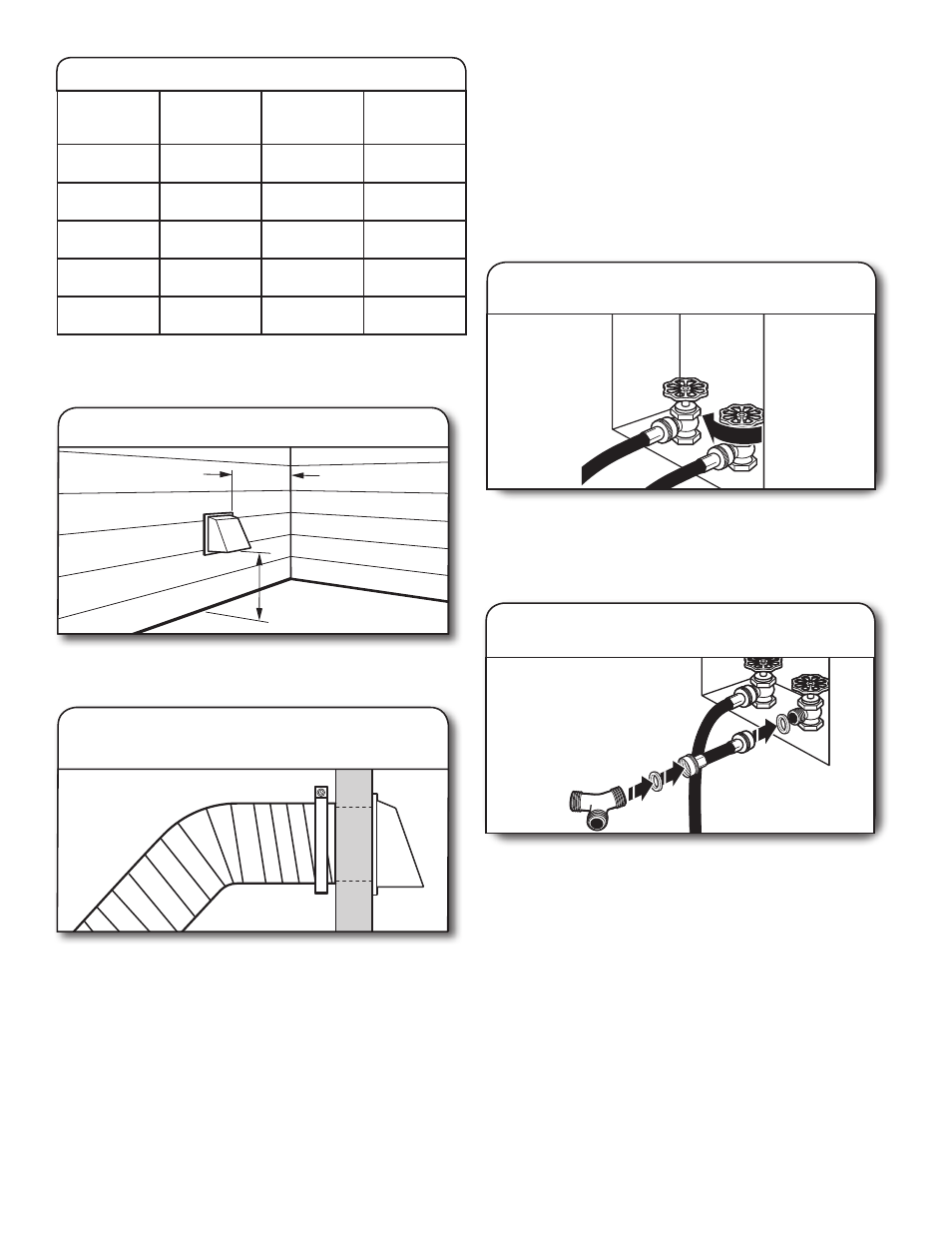

Installation du circuit d’évacuation
12" min.
(305 mm)
12" min.
(305 mm)
Installer le clapet d’évacuation
1.
Installer un clapet d’évacuation et calfeutrer l’ouverture
murale à l’extérieur autour du clapet d’évacuation.
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
Clapets de
type boîte/à
persiennes
Clapets
inclinés
0 Métallique
rigide
64 pi (20 m) 58 pi (17,7 m)
1 Métallique
rigide
54 pi (16,5 m) 48 pi (14,6 m)
2 Métallique
rigide
44 pi (13,4 m) 38 pi (11,6 m)
3 Métallique
rigide
35 pi (10,7 m) 29 pi (8,8 m)
4 Métallique
rigide
27 pi (8,2 m) 21 pi (6,4 m)
Tableau des systèmes d’évacuation
Fermer le robinet d’eau froide et ôter le tuyau d’alimentation
de la laveuse.
Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau
et le remplacer par le nouveau joint de caoutchouc fourni.
Pour les modèles à fonctionnement sans vapeur, passer
directement à la section “Raccordement du système
d’évacuation”.
La sécheuse doit être connectée au robinet d’eau froide à l’aide
des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux
usagés.
Raccordement des tuyaux
de d’alimentation
(Modèles à vapeur seulement)
Fermer l’eau froide; retirer et
remplacer le joint de caoutchouc
1.
Raccorder le conduit
d’évacuation au clapet
2.
Le conduit doit se trouver par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d’évacuation jusqu’à
l’emplacement de la sécheuse, utiliser l’itinéraire le plus
rectiligne possible. Éviter les changements de direction à 90º.
Utiliser des brides de serrage pour sceller toutes les jointures.
Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres
dispositifs de fixation qui se prolongeraient à l’intérieur du
conduit pour sécuriser l’évacuation, car la charpie pourrait s’y
accrocher.
Fixer le tuyau court et le
raccord en “Y”
2.
Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet d’eau
froide. Visser le raccord à la main pour qu’il repose sur
le robinet. Fixer le raccord en “Y” à l’extrémité du tuyau
d’alimentation de 2 pi (0,6 m). Visser le raccord à la main
jusqu’à ce qu’il repose sur le raccord en “Y”.
