33

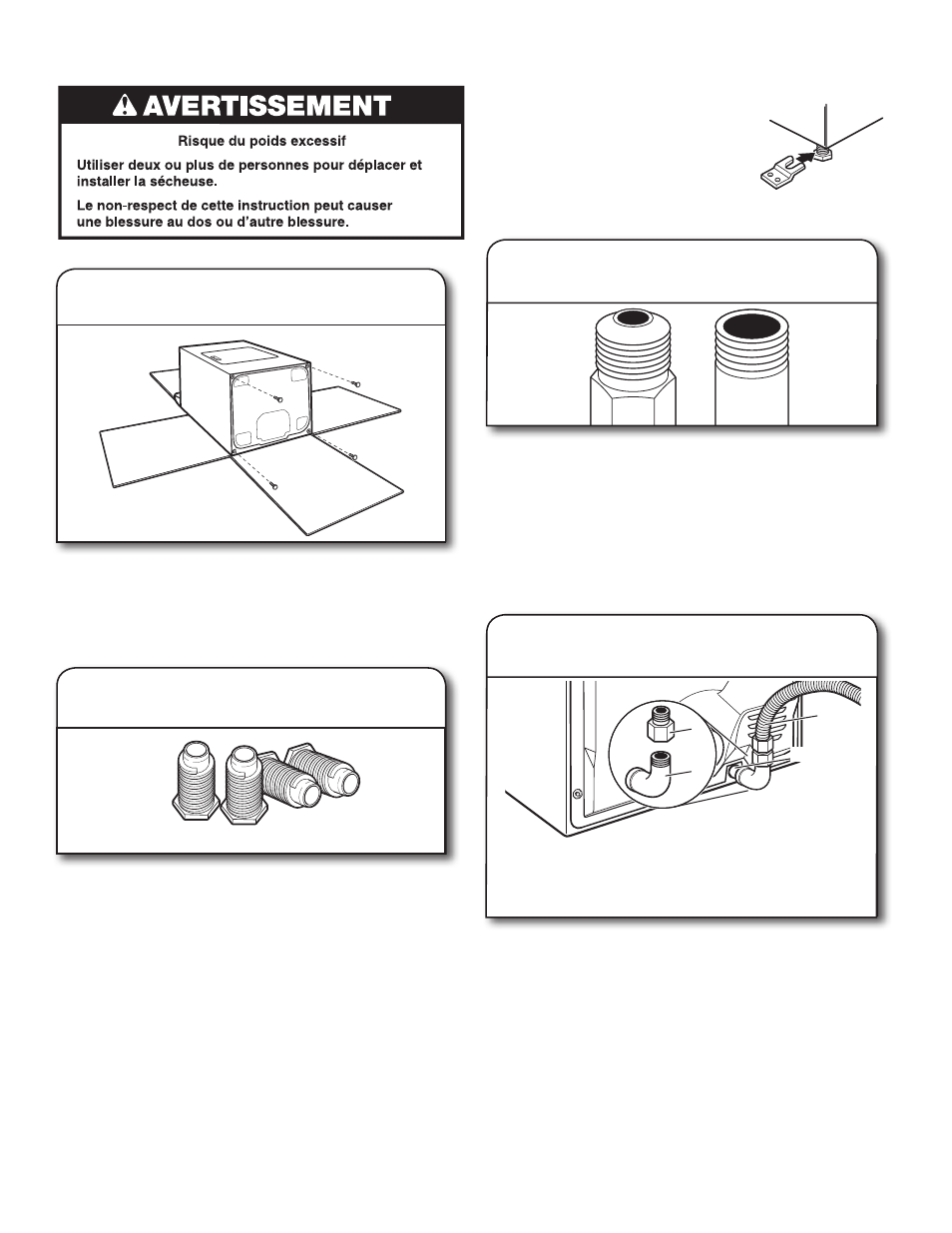

Installation des pieds de nivellement
À l’aide d’une clé et d’un mètre-ruban, visser les pieds
dans les trous pour pieds de nivellement jusqu’à ce que le
bas de chaque pied se trouve à environ 1/2" (13 mm) (pour
correspondre à la hauteur de la laveuse de 3,6 pi cu de
capacité) ou 1½" (38 mm) (pour correspondre à la hauteur
de la laveuse de 3,8 pi cu de capacité) depuis le bas de la
sécheuse.
À présent, redresser la sécheuse et la placer sur ses pieds.
Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à
proximité de son emplacement final. Laisser suffisamment
d’espace pour connecter le conduit d’évacuation.
Visser les pieds de nivellement
2.
Préparer la sécheuse pour
les pieds de nivellement
1.
Pour ne pas endommager le plancher, utiliser un grand
morceau de carton découpé dans l’emballage de la
sécheuse; le placer sous tout le bord arrière de la sécheuse.
Saisir fermement la sécheuse par la caisse (non par le
panneau de commande) et incliner soigneusement la
sécheuse sur le carton.
Pour utilisation en maison mobile
Les sécheuses à gaz doivent être solidement fixées au plancher.
Les installations en maison mobile
nécessitent un ensemble d’ancrage au sol
pour installation en maison mobile. Pour
le processus de commande, consulter le
“Guide d’utilisation et d’entretien”.
Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques. Si on
utilise un conduit métallique souple, veiller à ce qu’il ne soit
pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban adhésif TEFLON ®† .
A
B
D
C
Préparer la connexion
des raccords de tuyauterie
2.
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé.
Le raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
A. Raccord flexible de gaz
de 3/8"
B. Conduit de la sécheuse
de 3/8"
C. Coude de 3/8" par 3/8"
D. Adaptateur entre le conduit
et le joint conique de 3/8"
Raccordement au gaz
A
B
Raccorder l’alimentation en
gaz à la sécheuse
1.
Raccord mâle
conique
Raccord mâle
non conique
