Option 2 (méthode alternative)
Conduit d’aluminium ou de cuivre approuvé :
■ La canalisation doit comprendre un connecteur obturé
(filetage NPT de 1/8" ou plus) accessible pour le
raccordement de l'instrument de mesure immédiatement en
amont de la connexion d'alimentation en gaz de la sécheuse.
■ On recommande un tuyau IPS de 1/2".
■
Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux approuvés en aluminium ou en cuivre de 3/8"
dans la mesure où les codes locaux et le fournisseur de gaz
l’autorisent.
■
Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
■ Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser
des tuyaux plus gros et un adaptateur de calibre différent.
■ Si la sécheuse a été convertie pour une utilisation au propane,
on peut utiliser un tuyau en cuivre pour propane compatible
de 3/8". Si la longueur totale de la canalisation d’alimentation
en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de
taille supérieure.
REMARQUE : On doit utiliser un composé d’étanchéité
des tuyauteries résistant à l’action du gaz de pétrole liquéfié.
Ne pas utiliser de ruban adhésif TEFLON ®† .
■ Robinet d’arrêt nécessaire
Aux États-Unis :
Un robinet d’arrêt individuel manuel doit être installé à
six (6) pi (1,8 m) maximum de la sécheuse, conformément
au Code national d’alimentation au gaz, ANSI Z223.1.
L’emplacement doit être facilement accessible pour
l’ouverture et la fermeture.
Au Canada :
Un robinet d’arrêt individuel manuel doit être installé
conformément à la norme B149.1 du Code des installations au
gaz naturel ou propane. On recommande que le robinet d’arrét
manuel individuel soit installé à 6 pi (1,8 m) maximum de la
sécheuse. L’emplacement doit être facilement accessible pour
l’ouverture et la fermeture.

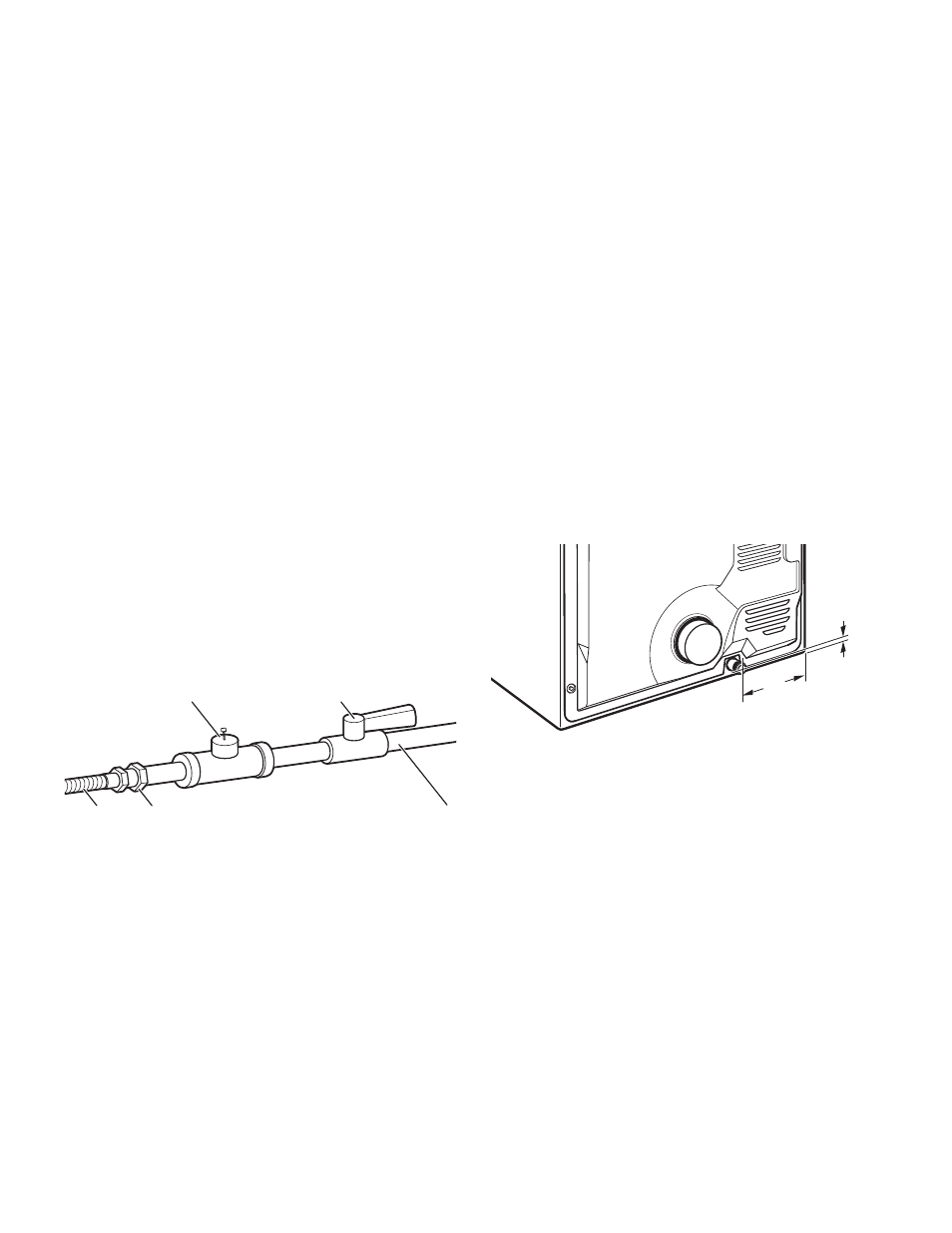

A. Connecteur de gaz flexible de 3/8"
B. Adaptateur de tuyau au joint conique de 3/8"
C. Connecteur obturé (filetage NPT de 1/8" ou plus)
D. Canalisation de gaz (NPT de 1/2")
E. Robinet d’arrêt du gaz
Exigences concernant le raccordement au gaz
■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre
le connecteur de gaz flexible et la conduite de gaz de la
sécheuse, tel que nécessaire pour éviter le pincement.
■ Utiliser uniquement un composé d'étanchéité des tuyauteries.
Ne pas utiliser de ruban TEFLON ®†
■ Cette sécheuse doit être raccordée à la canalisation
d’alimentation en gaz à l’aide d’un connecteur de gaz
flexible homologué qui respecte les normes applicables aux
connecteurs utilisés avec des appareils ménagers à gaz, ANSI
Z21.24 ou CSA 6.10.
Caractéristiques d’alimentation du brûleur
Altitudes supérieures à 2 000 pieds (610 m) :
■
Si la sécheuse doit être utilisée à une altitude supérieure
à 2 000 pieds (610 m), on doit réduire de 4 % le débit
thermique du brûleur indiqué sur la plaque signalétique pour
chaque tranche de 1 000 pieds (305 m) d’augmentation de
l’altitude.
Épreuve sous pression de l’alimentation en gaz
■
La sécheuse doit être déconnectée du système de
canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que 1/2 lb/po².
Canalisation d’arrivée de gaz de la sécheuse
■
La canalisation d’arrivée de gaz sortant à l’arrière de
la sécheuse est dotée d’un filetage mâle de 3/8".
9 1 /
4
"
(235 mm)
1 1 /
4
"
(32 mm)
Conduit NPT gaz de la sécheuse de 3/8"
