34

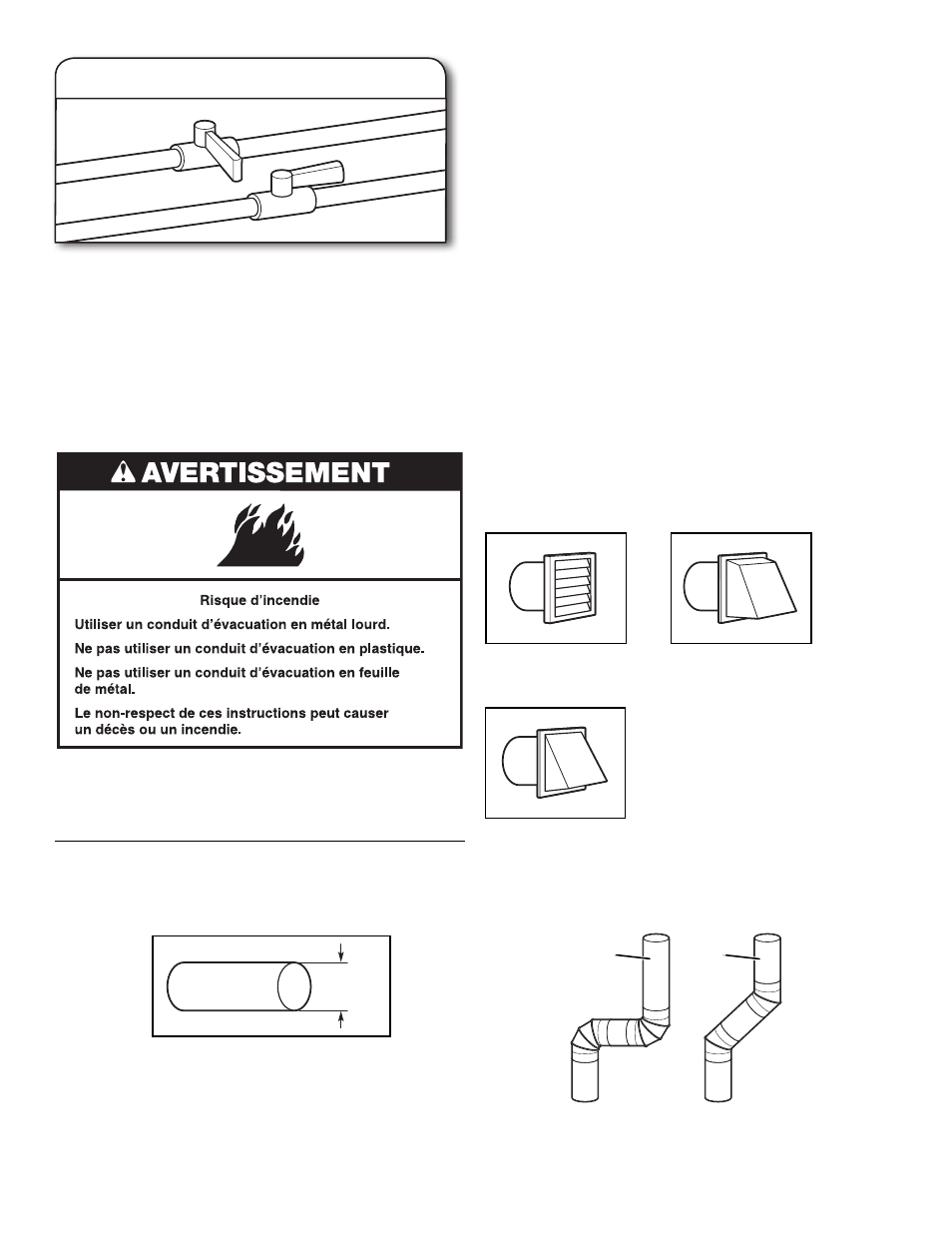

Closed valve
Open valve
Évacuation
4"
(102 mm)
Conduit d’évacuation en métal lourd de 4" (102 mm)
Exigences concernant l’évacuation
AVERTISSEMENT :
Pour réduire le risque d’incendie,
cette sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.
IMPORTANT : Respecter les dispositions de tous les codes
et règlements en vigueur.
Le conduit d’évacuation de la sécheuse ne doit pas être
connecté à une évacuation de gaz, une cheminée, un mur, un
plafond, un grenier, un vide sanitaire ou un vide de construction.
Seul un conduit en métal flexible ou rigide doit être utilisé pour
l’évacuation.
■
Utiliser uniquement un conduit d’évacuation en métal lourd
de 4" (102 mm) et des brides de serrage.
■ Ne pas utiliser de conduit de plastique ou en aluminium.
Ouvrir le robinet d’arrêt du gaz
3.
Ouvrir le robinet d’arrêt de la canalisation d’alimentation;
le robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. L’apparition de bulles indique
la présence d’une fuite. Réparer toute fuite éventuelle.
Robinet
fermé
Robinet
ouvert
Meilleur Bon
Styles recommandés :
Style acceptable :
Clapet à persiennes Clapet de type boîte
Clapet incliné
Clapets de décharge :
■ Doit se situer à au moins 12" (305 mm) au-dessus du sol
ou de tout objet susceptible d’obstruer l’évacuation
(par exemple fleurs, roches, arbustes ou neige).
Coudes :
■
Les coudes à 45° permettent une meilleure circulation
de l’air que les coudes à 90°.
Conduit métallique rigide :
■
Recommandé pour une meilleure performance de séchage
et pour réduire les risques d’écrasement et de déformation.
Conduit métallique flexible : (Acceptable uniquement si
accessible pour le nettoyage)
■ Doit être complètement déployé et soutenu à l’emplacement
final de la sécheuse.
■ Enlever tout excès de conduit pour éviter tout affaissement et
déformation susceptible de réduire la capacité d’évacuation et
le rendement.
■
Ne pas installer le conduit dans les cavités fermées des murs,
plafonds ou planchers.
■ La longueur totale ne doit pas excéder 7 3 /
4
pi (2,4 m).
REMARQUE : Lors de l’utilisation d’un système de décharge
existant, nettoyer et éliminer la charpie sur toute la longueur
du système et veiller à ce que le clapet d’évacuation ne soit
pas obstrué par une accumulation de charpie. Remplacer tout
conduit de plastique ou d’aluminium par un conduit métallique
rigide ou flexible. Examiner le tableau des systèmes d’évacuation
et au besoin, apporter les modifications nécessaires au système
d’évacuation pour atteindre le meilleur rendement de séchage.
