ANNEXE C
7/13/99
c-4 HySpeed HT2000LHF Manuel de l’opérateur
028811 028812 028813 028814 028815 028816
Article 25 ft (7.6 m) 50 ft (15.3 m) 75 ft (22.9 m) 100 ft (30.5 m) 150 ft (45.8 m) 200 ft (61 m)
6 024144 024144 024144 024144 024144 024144
7 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870 023869/023870
8 023859 023860 023861 023862 023863 023864
Article N° de référence Description Quantité
029044 Torch MTG SA, Induct IHS
1 004082 Bracket, IND Sensor, UW-IHS 1
2 004083 Bracket, IND IHS Torch Mounting 1
3 015005 Adapter, 1/4 NPT x #4 1
4 027024 Cylinder, IND Sensor, UW-IHS 1
5 005074 Inductive Sensor Assembly 2
020044* Clevis:Torch Mounting Bracket 1
* L’article n’est pas illustré à la figure c-2.

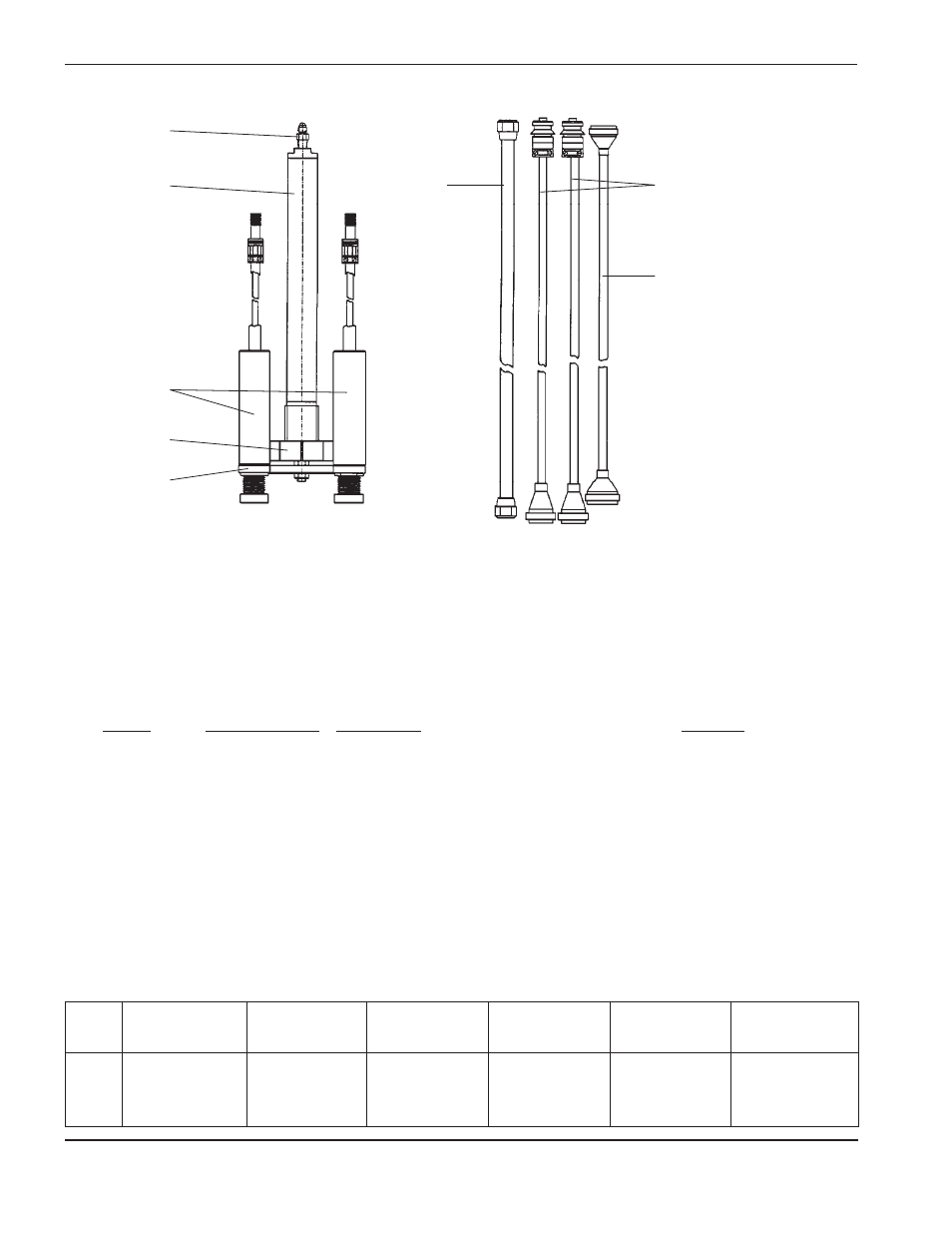

Figure c-2 Montage de la torche IHS inductive avec les faisceaux d’interconnexion pour l’assemblage IHS
Faisceaux d’interconnexion du système IHS inductif
Montage de la torche pour le système IHS inductif
L’IHS inductif n o 028720 comprend les articles énumérés ci-après ainsi que la console de commande de détection
de hauteur initiale donnés à la page 6-11 (anglais uniquement).
1
2
3
4
5
6 7 Voir les détails à la page c-1
8 Voir les détails à la page c-1
