ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
HySpeed HT2000LHF Manuel de l’opérateur a-7
Après avoir coupé avec argon-hydrogène
1. Arrêter la source de courant et débrancher.
2. Tourner MV1 pour le fermer.
3. Débrancher le câble argon-hydrogène 14X1 du système
plasma. Voir page a-2.
4. Débrancher le tuyau de gaz plasma argon-hydrogène de la
torche. Voir la figure a-4.
5. Enlever le raccord 015049 et brancher le tuyau plasma de la
torche à la SV5. Voir les figures a-3 et a-4.
6. Débrancher le tuyau d’alimentation d’azote du raccordement
du gaz de protection de la console des gaz.
7. Raccorder le tuyau d’alimentation d’azote au raccord N
2
de
la console des gaz. Voir figure a-6.
8. Raccorder le tuyau d’alimentation de gaz de protection au
raccord correspondant de la console des gaz.
9. Rebrancher l’extrémité 4X1 du faisceau de câbles de
l’électrovanne au câble d’électrovanne de la source de
courant. Voir les figure a-4.

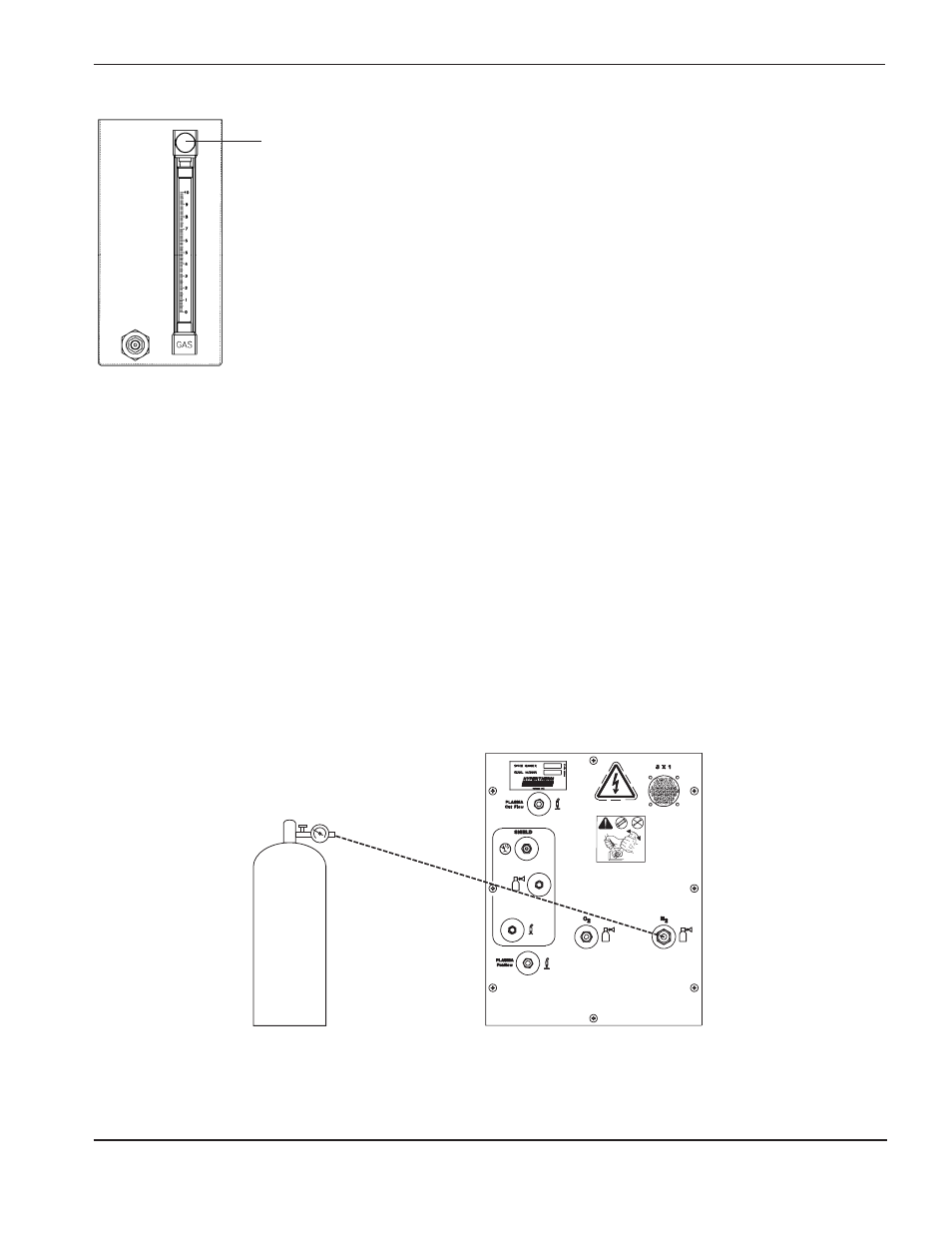

Figure a-6 Raccordement de l’alimentation d’azote à l’entrée N
2
de la console des gaz
MV1
Ni
trogen
2WRENCHES
Azote
