FONCTIONNEMENT
3/27/98
HySpeed HT2000LHF Manuel de l’opérateur 2-3
Module digital télécommandé pour tension/courant
Voyant lumineux de tension
Montre la valeur de la tension de coupe. Pot. réglage de tension :
Règle la tension de coupe de l’arc de 100 à
200 volts. Les valeurs dépendent du type et
épaisseur du métal à découper, et sont
indiquées dans les Tableaux de découpage. Voyant lumineux de courant
Montre la valeur du courant de coupe.
DEL UP/DOWN (HAUT/BAS)
Indiquent que la hauteur de la
torche est réglée vers le haut ou
vers le bas.
Pot. réglage de courant :
Règle le courant de coupe
de l’arc de 40 à 200
ampères.
Module programmable télécommandé pour tension /courant

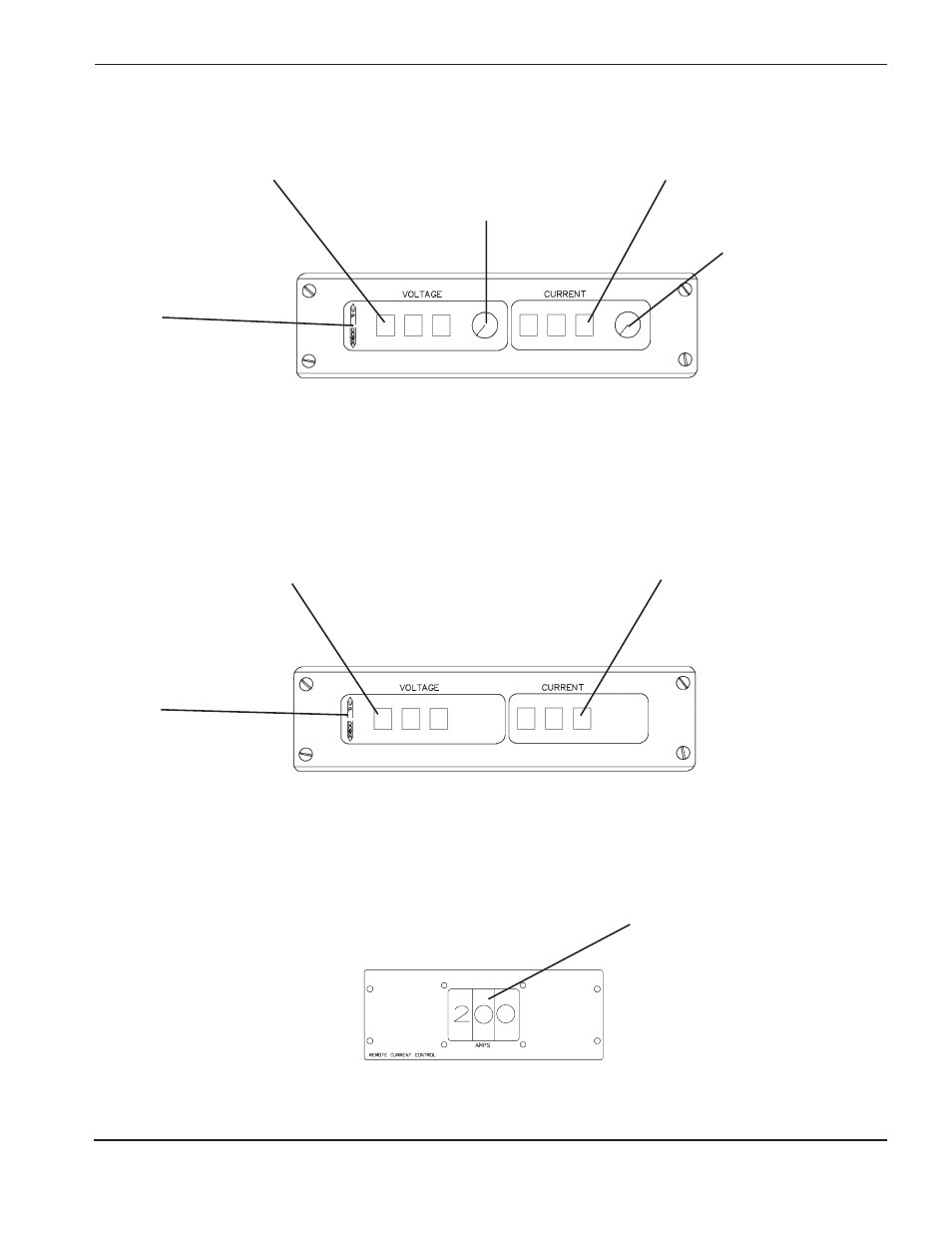

Figure 2-3 Module digital télécommandé pour tension/courant : Commandes et voyants du panneau avant
Figure 2-4 Module programmable télécommandé pour tension/courant :
Commandes et voyants du panneau avant
Figure 2-5 Commandes du panneau avant de la console de télécommande de courant
DEL UP/DOWN (HAUT/BAS)
Indiquent que la hauteur de la
torche est réglée vers le haut ou
vers le bas.
Voyant lumineux TENSION
Montre la valeur de la tension de coupe
pendant la séquence du découpage. Voyant lumineux COURANT
Montre la valeur du courant de coupe
pendant la séquence du découpage.
Console de télécommande de courant
Sélecteur à molettes AMPS (INTENSITÉ)
Règle le courant de l’arc de coupage entre
40 et 200 A. Les valeurs sont choisies à partir
des Tableaux de coupe et dépendent de
l’épaisseur et du type de métal à couper.
