2-2 HySpeed HT2000LHF Manuel de l’opérateur
Console à gaz

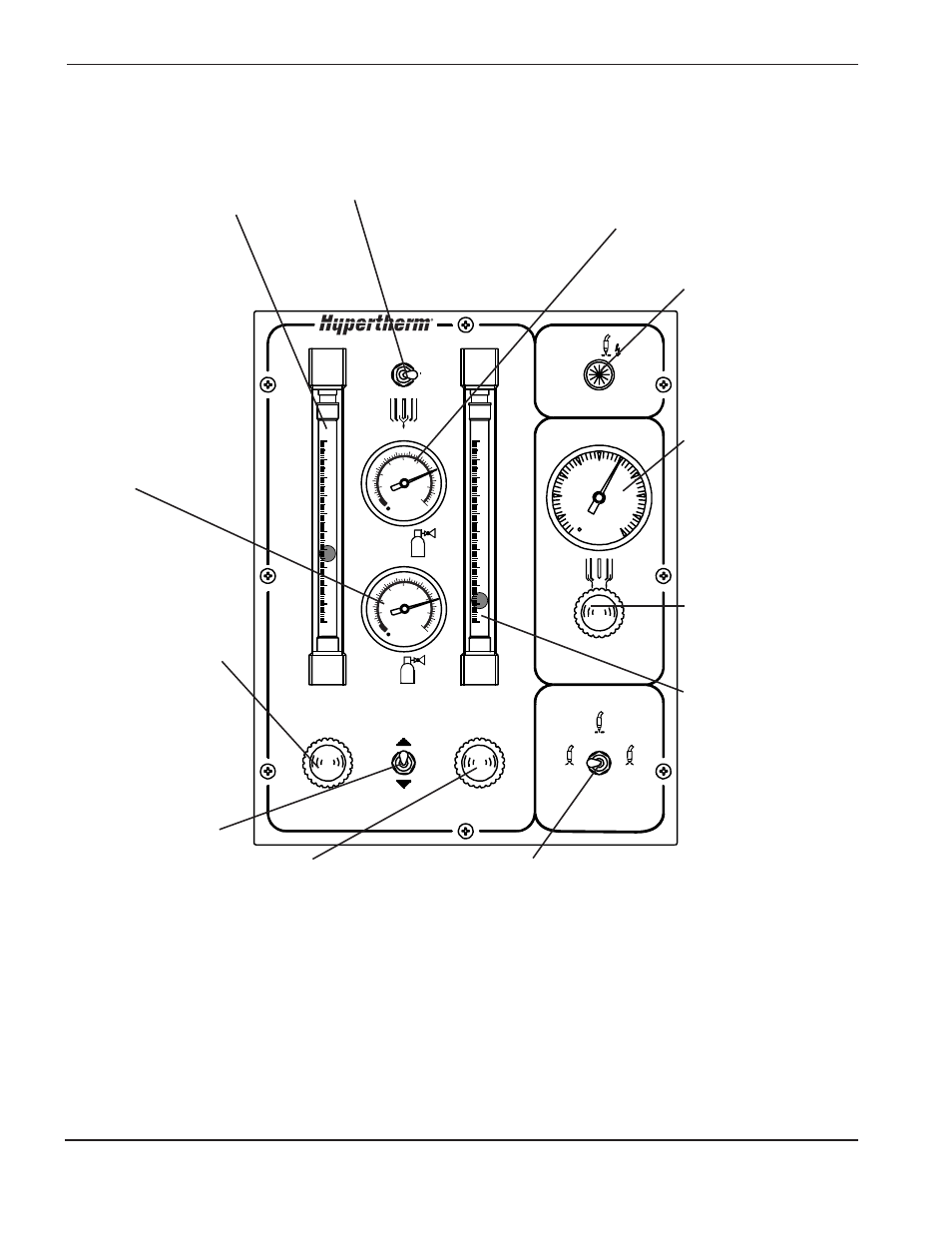

Figure 2-2 Console à gaz : Commandes et voyants du panneau avant
FM1
Indique le pourcentage du débit d’azote ou
d’air plasma. Les pourcentages sont
indiqués dans les Tableaux de coupe.
PG2
Indique la pression d’entrée du
plasma oxygène. Les
spécifications des pressions
d’entrée correctes se trouvent
dans les Tableaux de
découpage.
MV2
Règle le pourcentage du débit
d’azote ou d’air plasma en
mode Test Preflow. Les
pourcentages corrects du débit
du gaz plasma azote ou air
dans le mode Débit
préliminaire s’indiquent dans
les Tableaux de découpage.
MV4
Règle la pression du gaz
secondaire à la torche.
PG3
Indique la pression du gaz
secondaire à la torche.
LT1
S’allume quand le contacteur
principal ferme, indiquant que
la torche reçoit du courant
continu.
MV1
Règle le pourcentage du débit
d’azote, d’air ou d’oxygène
plasma en mode Test Cut
Flow. Le pourcentage correct
du débit d’oxygène dans le
mode Débit préliminaire
s’indique dans les Tableaux de
découpage.
FM2
Indique le pourcentage du
débit d’oxygène plasma. Le
pourcentage correct du débit
s’indique dans les Tableaux de
découpage.
MV3
Règle le pourcentage du débit
d’oxygène plasma en mode Test
Preflow. Les pourcentages du débit
de prégaz plasma sont indiqués dans
les Tableaux de coupe. S2
Test-débit préliminaire – Dans cette position d’essai on
règle le débit préliminaire de plasma sur le débimètre.
Dans cette position le contacteur n’est pas engagé, donc il
n’y a pas d’alimentation de courant à l’électrode et l’arc ne
peut pas être amorcé.
Test-marche – Cette position d’essai permet de régler sur
le débimètre le débit sélectionné du gaz plasma pour le
découpage. Dans cette position le contacteur n’est pas
engagé, donc il n’y a pas d’alimentation de courant à
l’électrode et l’arc ne peut pas être amorcé.
Marche – Cette position engage le contacteur et permet
l’amorçage de l’arc, une fois que le réglage des débits de
gaz a été établi dans les opérations précédentes.
Désignations
FM1-FM2 – Débitmètres
LT1 – Voyant
MV1-MV3 – Robinet motorisé
PG1-PG3 – Manomètres
S1-S2 – Sélecteur à levier
S1
Sélectionne entre azote, air ou oxygène
comme gaz plasma pour le découpage. PG1
Indique la pression d’entrée du plasma
azote ou plasma air. On trouve les
spécifications des pressions d’entrée
correctes dans les Tableaux de
découpage.
