ANNEXE C
7/13/99
HySpeed HT2000LHF Manuel de l’opérateur c-3
Alimentation d’air IHS – Alimentation d’air vers la console IHS
Le client doit fournir l’air comprimé d’atelier détendu à 1,4 bar ainsi qu’un tuyau d’air d’un D.I. de 6 mm entre
le détendeur et la console de commande de hauteur inductive.
Ensemble tuyau d’air – IHS au cylindre d’air du détecteur inductif
Le tuyau d’air de 12 m (40 pi) est un composant des faisceaux d’interconnexion pour le système IHS inductif
– voir page c-4.
14B
14B

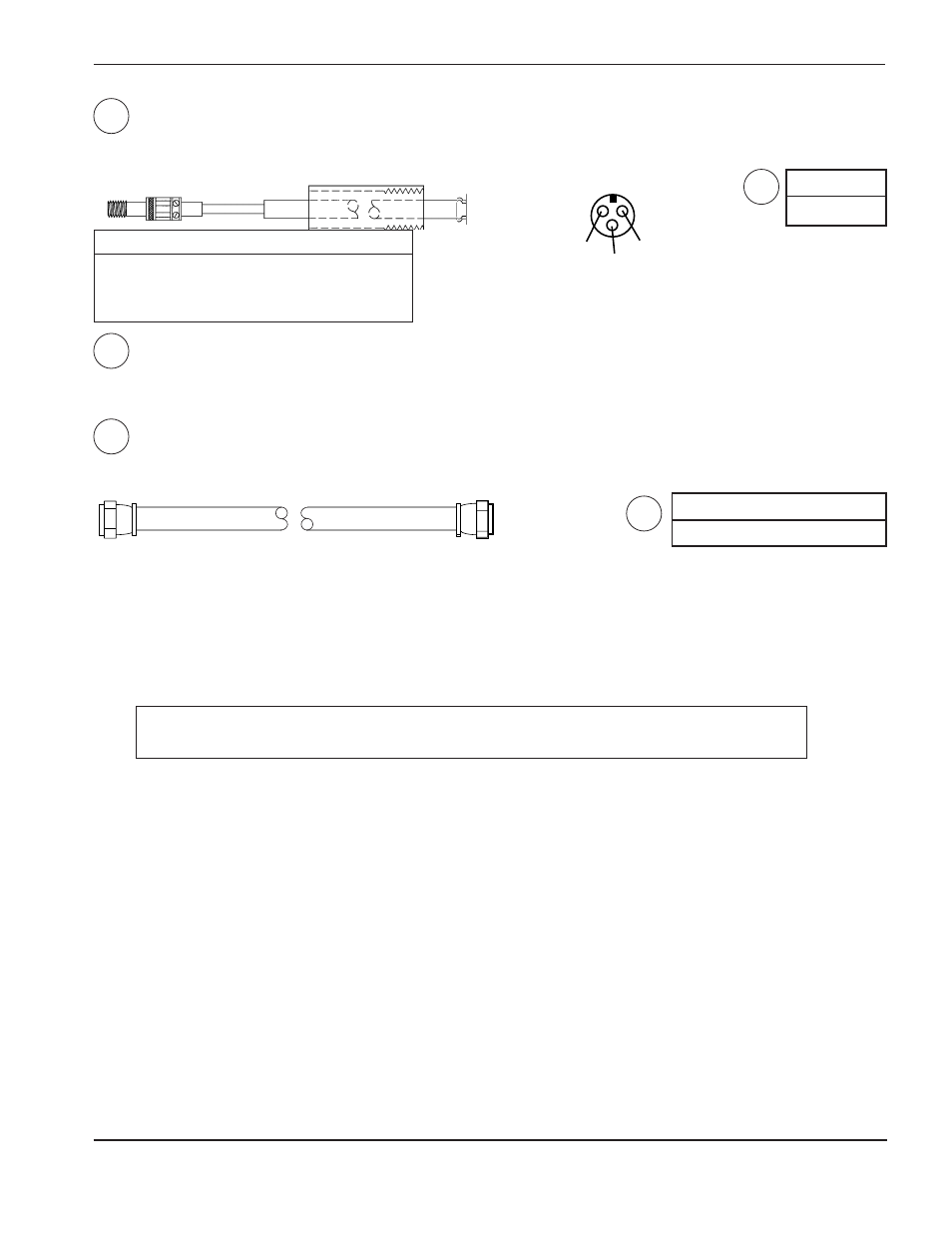

Sondes inductives IHS
Les 2 sondes inductives sont livrées avec le sous-ensemble de montage de torche pour le système IHS inductif
– voir page c-4.
14C
14D
14D
N o de pièce
005074
A
B
C
Vue arrière
Contact Couleur Signal
A Brun Alimentation (+15 V c.c.)
B Bleu Commun
C Noir Signal
N o de pièce Longueur
024144 40 ft (12 m)
Contacteur fin de course supérieur et câble – Contacteur et limiteur de course et câble – contacteur de
course supérieur à la console IHS
Note : Le client doit fournir l’option du contacteur de fin de course supérieur. Caractéristiques techniques
du contacteur : +12 V c.c. à 1,2 mA. Utiliser de préférence des contacts or. Choisir un contacteur
normalement fermé qui s’ouvre quand le levier est levé (quand la torche remonte entièrement). Monter le
contacteur de fin de course supérieur derrière le lève-torche comme on le voit à la figure c-1.
Attention : Suivre la méthode de montage du câble ci-après pour éviter les problèmes
d’interférence électromagnétique avec le faisceau de torche.
1. Utiliser un câble à paire torsadée de grosseur 22-24 (fil toronné 0,6mm, p. ex. Belden n o 8761 aux É.-U.).
2. Au contacteur de fin de course supérieur, raccorder le fil commun (noir) et le fil de signal (transparent) au
contacteur de fin de course supérieur. Couper le fil de blindage (non isolé). Entourer l’extrémité coupée de
ruban adhésif d’électricien.
3. À la console de commande IHS, desserrer les 2 loquets et ouvrir le couvercle avant.
4. Faire passer le câble dans le serre-câble pour connecter les fils du câble à 1TB.
5. Connecter le fil de blindage (non isolé) à 1TB-10 (S). Le blindage du câble ne doit pas toucher le boîtier de la
console IHS.
6. Connecter le fil commun (noir) à 1TB-11 (n o 4).
7. Connecter le fil de signal (transparent) à 1TB-12 (n o 67).
Note : Si le signal du contacteur de fin de course supérieur provient d’une interface sur la machine de coupage,
le blindage doit être isolé de celui des autres câbles. Utiliser un câble distinct pour éviter des problèmes de
boucle de masse.
