7/13/99

ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE

a-6

HySpeed HT2000LHF

Manuel de l’opérateur

Mettez en marche l’unité d’alimentation et réglez la tension/courant

1. Placer le disjoncteur principal sur ON. Voir Indicateurs d’état (Status) avant la mise en marche à la section 2.

2. Mettre la source de courant HT2000LHF en marche en appuyant sur le bouton (PB1) POWER ON (I). S’assurer

que le voyant vert POWER ON s’allume. Continuer à appuyer sur PB1 jusqu’à ce que tous les voyants
s’éteignent.

3. Régler la tension et le courant. Choisir les réglages de courant et de tension d’arc à partir des Tableaux de

coupe argon-hydrogène plus loin dans cette section, en fonction du type et de l’épaisseur du métal à couper.

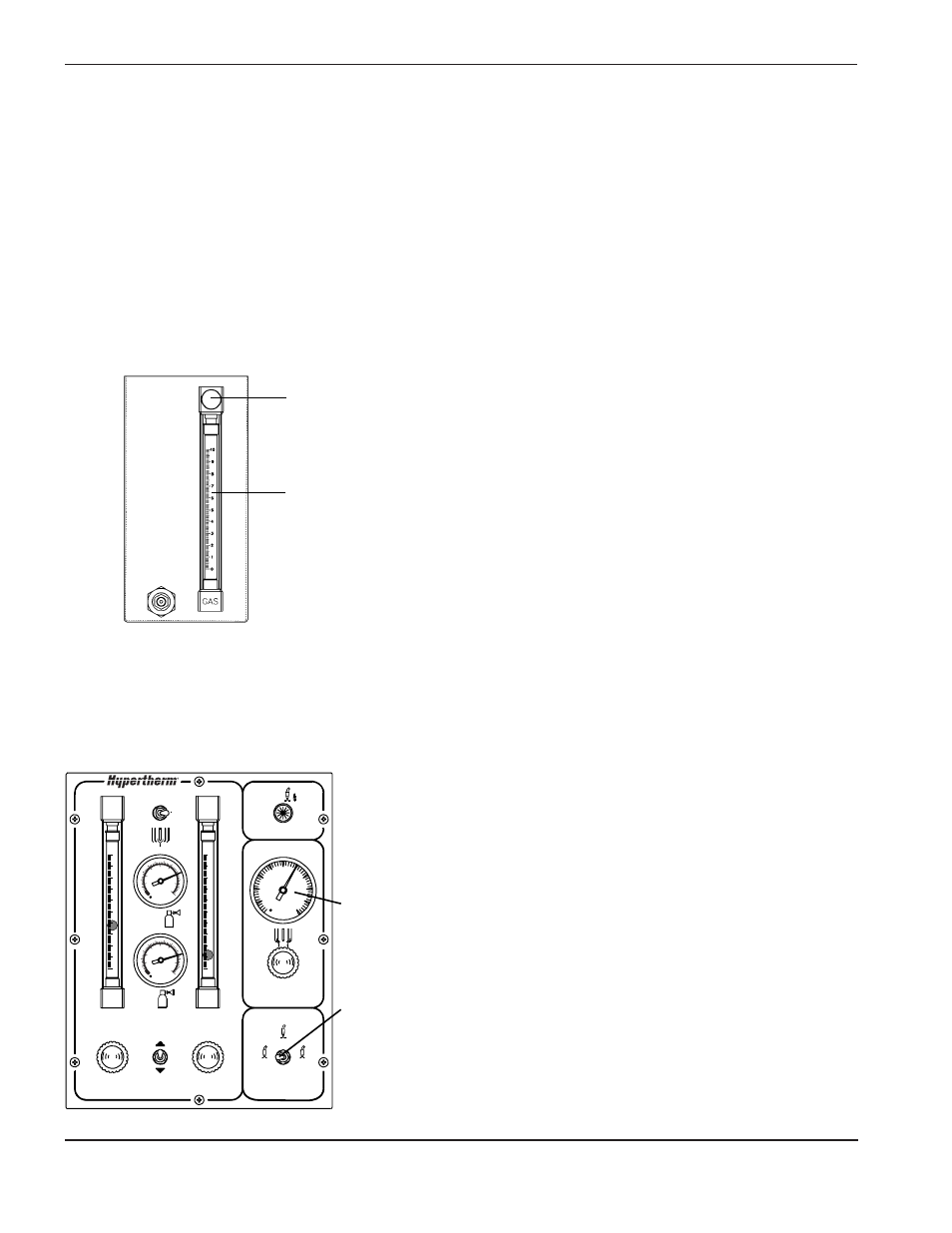

Réglez le débit préliminaire des gaz

1. Mettez S2 sur la console à gaz en position Test-débit

préliminaire. Vérifiez que le manomètre du gaz plasma
argon-hydrogène indique 8,2 bar.

2. Regardez le débimètre (FM1) sur la tubulure à argon-

hydrogène et réglez le pourcentage du débit de gaz plasma
en débit préliminaire en se référant aux Tableaux de
découpage
et en tournant le bouton de réglage du
débimètre pour argon-hydrogène (MV1).

3. Regardez le manomètre du gaz secondaire (PG3) sur la

console à gaz, et réglez le pourcentage du débit en se
référant aux Tableaux de découpage et en tournant le
bouton de réglage du gaz secondaire (MV4).

Note:

Si vous avez remplacé des pièces consommables
ou si la source de courant a été arrêtée pendant plus
d'une heure, purgez les conduites de gaz en laissant
le système sur Test Preflow pendant une minute.

Réglez le débit des gaz pour opérer et préparer la
coupe

1. Mettez l’interrupteur S2 en position Test-Marche.

2. Regarder le débitmètre (FM1) sur le collecteur argon-

hydrogène et régler le pourcentage du débit de gaz plasma
(Cut Flow) en se reportant aux Tableaux de coupe argon-
hydrogène
et en réglant le robinet doseur Plasma Cut Flow.

3. Mettez l’interrupteur S2 en position Marche après avoir

établi les pourcentages de débit des gaz plasma dans les
opérations précédentes.

Le système est prêt à fonctionner maintenant.

PLASMA

N

2

/Air

O

2

SHIELD

N

2

/Air

psi

psi

psi

DC

N

2

/Air

O

2

O

2

PLASMA

Cut Flow

PreFlow

PreFlow

Run

10

9

8

7

6

5

4

3

2

1

0

10

9

8

7

6

5

4

3

2

1

0

Test

Preflow

Test

Cutflow

HySpeed

®

HT2000LHF

®

MV1

FM1

S2

PG3
