ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
a-4 HySpeed HT2000LHF Manuel de l’opérateur
4. Brancher le raccord fileté à gauche 015049
au tuyau de gaz plasma de la torche.
5. Raccorder une extrémité du tuyau de gaz
plasma argon-hydrogène au raccord du
tuyau de gaz plasma qui se trouve à l’avant
du collecteur argon-hydrogène (figure a-4).
6. Brancher l’autre extrémité du tuyau de gaz
plasma argon-hydrogène au connecteur
015049.

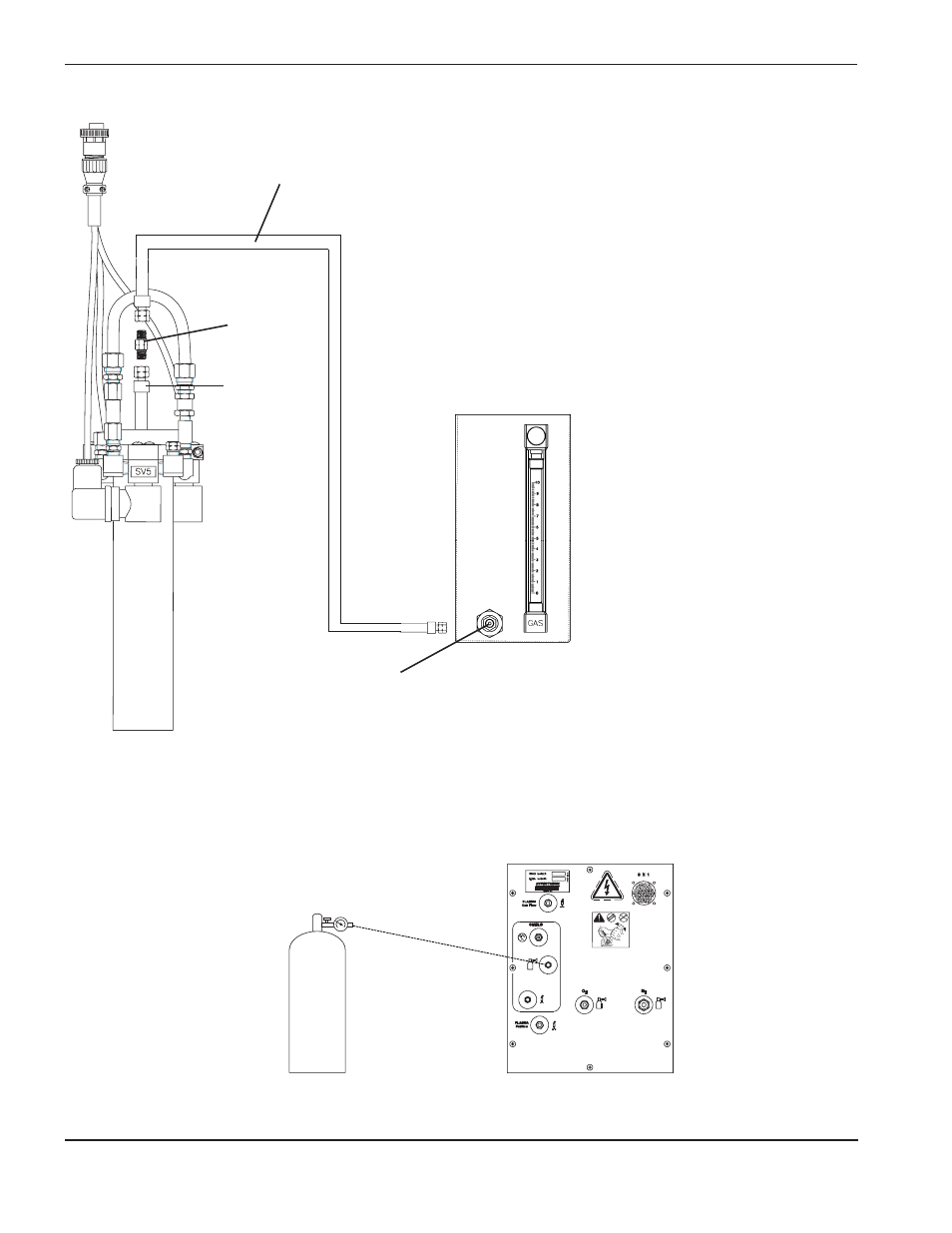

Figure a-4 Transformation de la torche HT2000LHF pour le coupage argon-hydrogène – 2 de 2
Branchement de l’alimentation d’azote à la console des gaz
• Brancher le tuyau d'azote au raccord “SHIELD” à l'arrière de la console des gaz (figure a-5).
Figure a-5 Raccordement de la source d’azote à la console des gaz
Ni
trogen
2WRENCHES
Raccord du tuyau de gaz
plasma de la torche
015049
Connecteur
Tuyau de gaz
plasma de la
torche
Argon-hydrogène tuyau de
gaz plasma de la torche
Azote
