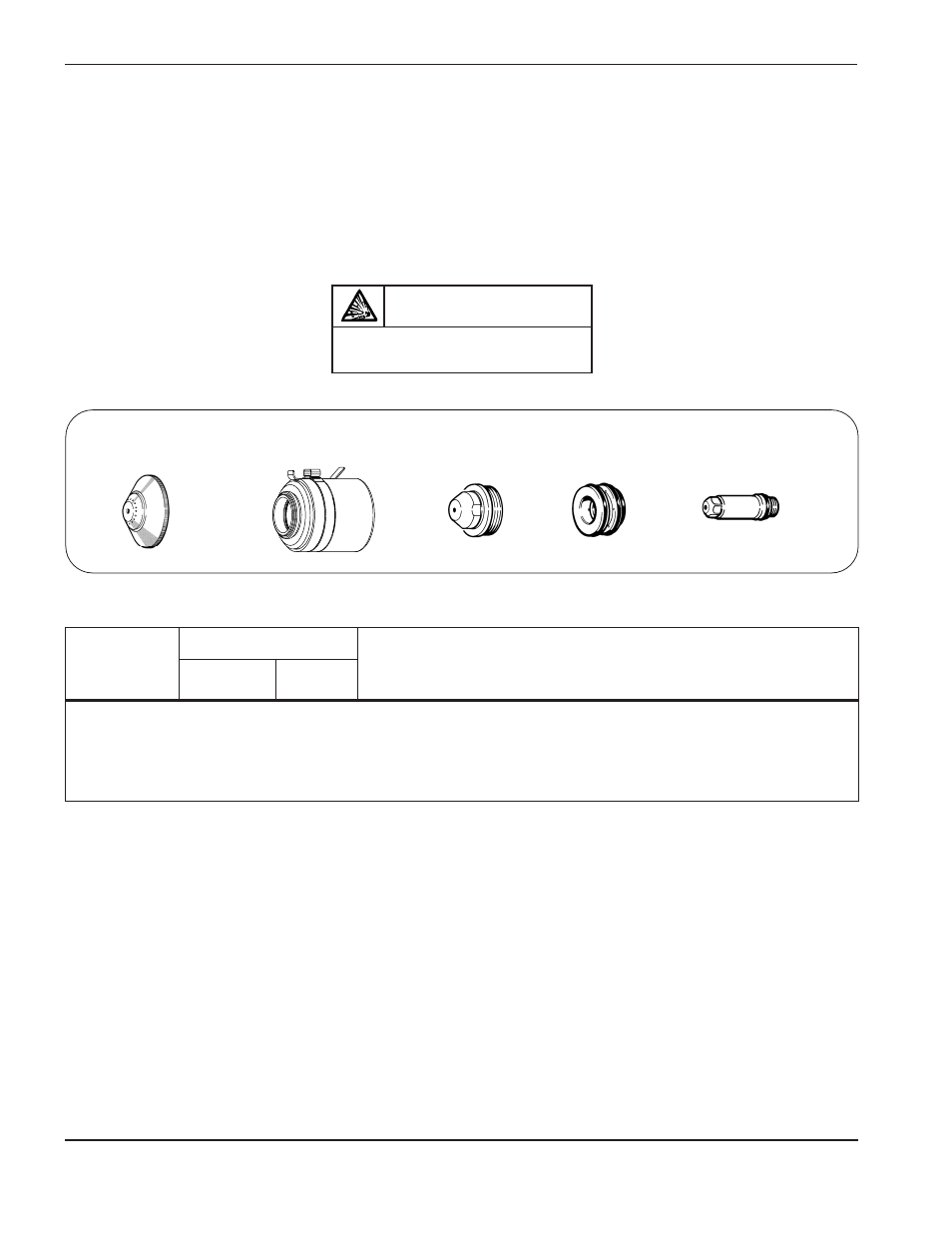

ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
a-12 HySpeed HT2000LHF Manuel de l’opérateur
Aluminium
100 A Plasma H35 / Gaz secondaire N
2
Tubulure d’argon-hydrogène requis
Cette combinaison de gaz donne une bonne vitesse de découpage avec peu de bavures, et est très économique.
% du débit Pression Distance Hauteur de Réglage Délai
de gaz plasma du gaz torche- perçage initiale de tension Vitesse de approx. de
Epaisseur Débit préliminaire Marche secondaire pièce de la torche dd’arc déplacement mouvement
du métal (%H35) (%H35) (N
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
1
⁄
8
" 3 mm 13 13 60/4 2,5 5 135 2440
3 ⁄ 16 " 5 mm 3 6 140 2200 0,5
1 ⁄ 4 " 6 mm 22 22 130 3 6 145 1980 0,5
3 ⁄ 8 " 10 mm l/min l/min l/min 3 6 145 1530 0,5
1 ⁄ 2 " 12 mm 3 6 150 1280
Notes : Régler la pression d’entrée du gaz plasma à 120 lb/po 2 (8,3 bars).
Régler la pression d’entrée du gaz de protection à 90 lb/po 2 (6,2 bars).
Le coupage de production de plus de 10 mm d’épaisseur n’est pas recommandé.
Au-dessus de l’eau uniquement
AVERTISSEMENT
N’utilisez pas la buse derideau d’eau avec
la tubulure d’argon-hydrogène !
020448
Protecteur 120837
Couvercle de retenue 020611
Buse
020607
Anneau de gaz 020415
Électrode
