2-36 ArcGlide THC Manuel d’instructions
INSTALLATION
Connecter les câbles séparés
Dans une configuration séparée, les liaisons de communication se font du module de commande à la HMI, à la CNC,
au système plasma et à la console de l’opérateur (facultative). Dans ce type de configuration, le module de commande
et la HMI communiquent à l’aide d’un élément Hypernet unique. C’est la seule configuration qui ne nécessite pas un
commutateur Ethernet. Consulter la Description du système pour une configuration séparée dans ce chapitre.
Il est également possible d’avoir une configuration mixte, Hypernet et séparée, où l’ArcGlide THC communique avec la
CNC, le système plasma ou les deux sur des connexions séparées et se sert de communications Hypernet pour l’autre
liaison. Pour les configurations dans lesquelles il y a plus d’un élément Hypernet, un commutateur Ethernet de qualité
industrielle est nécessaire pour les connexions Hypernet.
Utilisez les parties des directives suivantes qui concernent votre configuration.
Note : Chaque port de l’avant du module de commande porte la couleur qui correspond au connecteur du câble
d’interface qui s’y connecte, tel qu’illustré pour chaque câble plus loin dans ce chapitre.
1. Connecter la HMI au module de commande :
a. Insérer une extrémité du câble HMI au connecteur
Hypernet à l’avant du module de commande.
b. Insérer l’autre extrémité du câble dans l’un des ports
Hypernet à l’arrière de la HMI.
2. Connecter la CNC au module de commande :
a. Insérer l’extrémité du câble E/S CNC avec la bande jaune
dans le connecteur E/S CNC à l’avant du module de
commande.
b. Connecter les fils de l’autre extrémité du câble aux
signaux E/S de la CNC.
Pour en savoir plus, consulter la description du câble E/S CNC
plus loin dans ce chapitre.

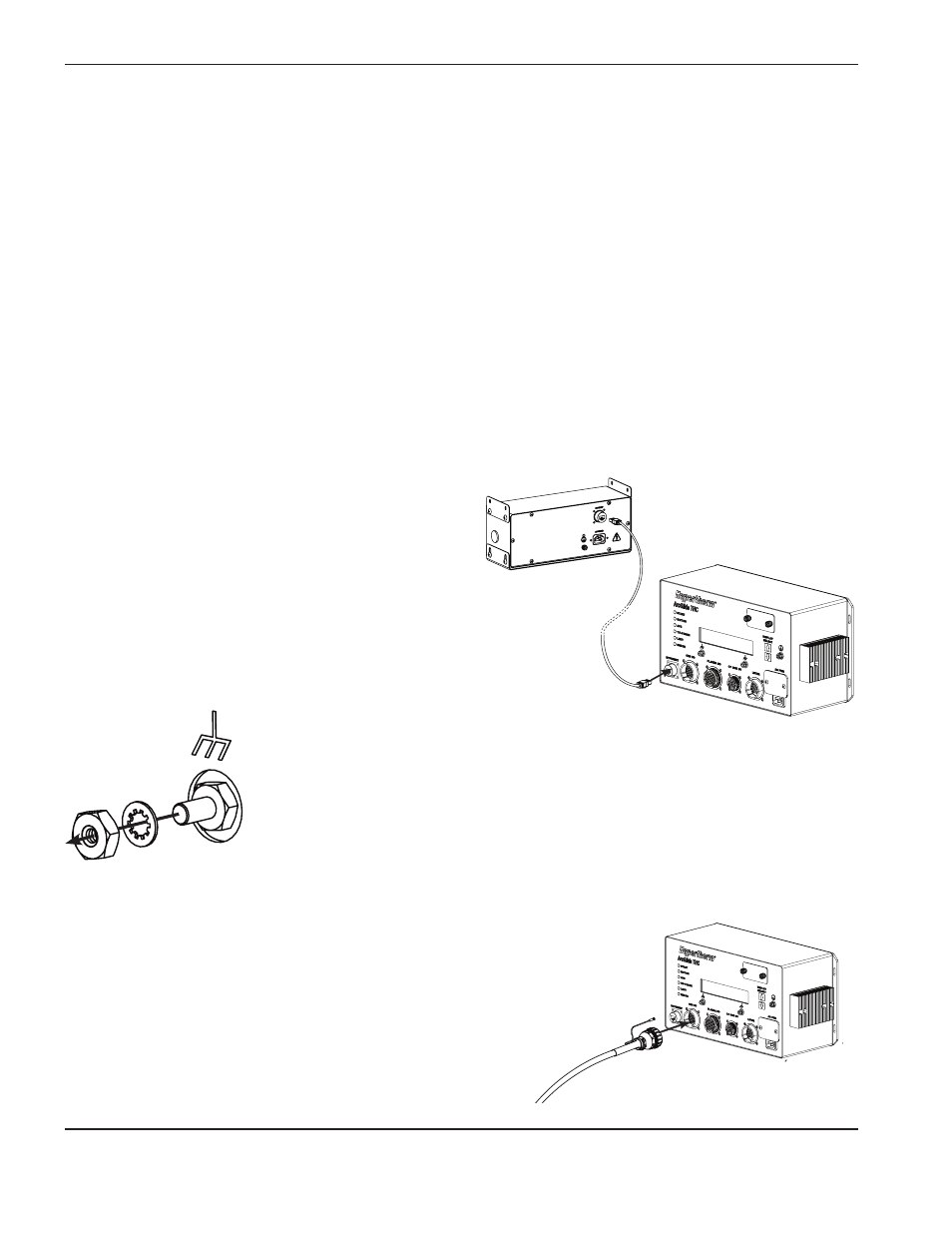

Connexion séparée à la CNC
Connexion entre la HMI et le
module de commande
Mettre tous les câbles avec des connecteurs circulaires à la terre :
1. Retirer le boulon et la rondelle supérieurs de l’ensemble de mise à la terre.
2. Placer la borne du câble de masse sur le câble par dessus la tige de mise à la terre.
3. Replacer le boulon et la rondelle supérieurs sur la tige de mise à la terre et serrer le
boulon à la main de manière à ce que la borne de masse soit en contact avec la rondelle
et le boulon.
Pour plus de renseignements, consulter Recommandations relatives à la mise à la terre
et au blindage
