2-34 ArcGlide THC Manuel d’instructions
INSTALLATION
2
Il est également possible d’avoir une configuration mixte, Hypernet et séparée, où l’ArcGlide THC communique
uniquement avec la CNC ou le système plasma sur l’Hypernet et se sert de la communication séparée pour la liaison
alternative. Utilisez les parties des directives suivantes qui concernent votre configuration.
1. Utiliser un câble Hypernet pour connecter le module
de commande au commutateur Ethernet :
a. Insérer une extrémité du câble Hypernet dans
le connecteur Hypernet à l’avant du module
de commande.
b. Insérer l’autre extrémité du câble dans l’un des
ports du commutateur Ethernet.
Connecter les câbles Hypernet
Une configuration de système dans laquelle il y a plus d’un élément Hypernet nécessite un commutateur Ethernet de
qualité industrielle. Pour obtenir plus de renseignements sur les exigences s’appliquant à ce commutateur, consulter
les Spécifications.
Dans ce type de configuration, les liaisons Hypernet se font directement de l’ArcGlide au commutateur Ethernet et de
là à la CNC ou au système plasma. Consulter la Description du système pour une configuration Hypernet qui se trouve
plus haut dans ce chapitre.
Notes : Chaque unité assignée à un poste doit avoir la même adresse d’unité Hypernet. Cette adresse d’unité
commune permet au commutateur Ethernet de diriger les communications aux unités du poste concerné.
Consulter le chapitre Entretien pour les sites des commutateurs d’adresse des unités sur les circuits
imprimés.
Les connexions Hypernet et la connexion Ethernet à un LAN ne peuvent pas se faire à l’aide du même
commutateur. Si votre système de coupage est connecté à un LAN à l’aide de l’Ethernet, vous devez
vous servir d’un commutateur Ethernet distinct pour ces connexions.

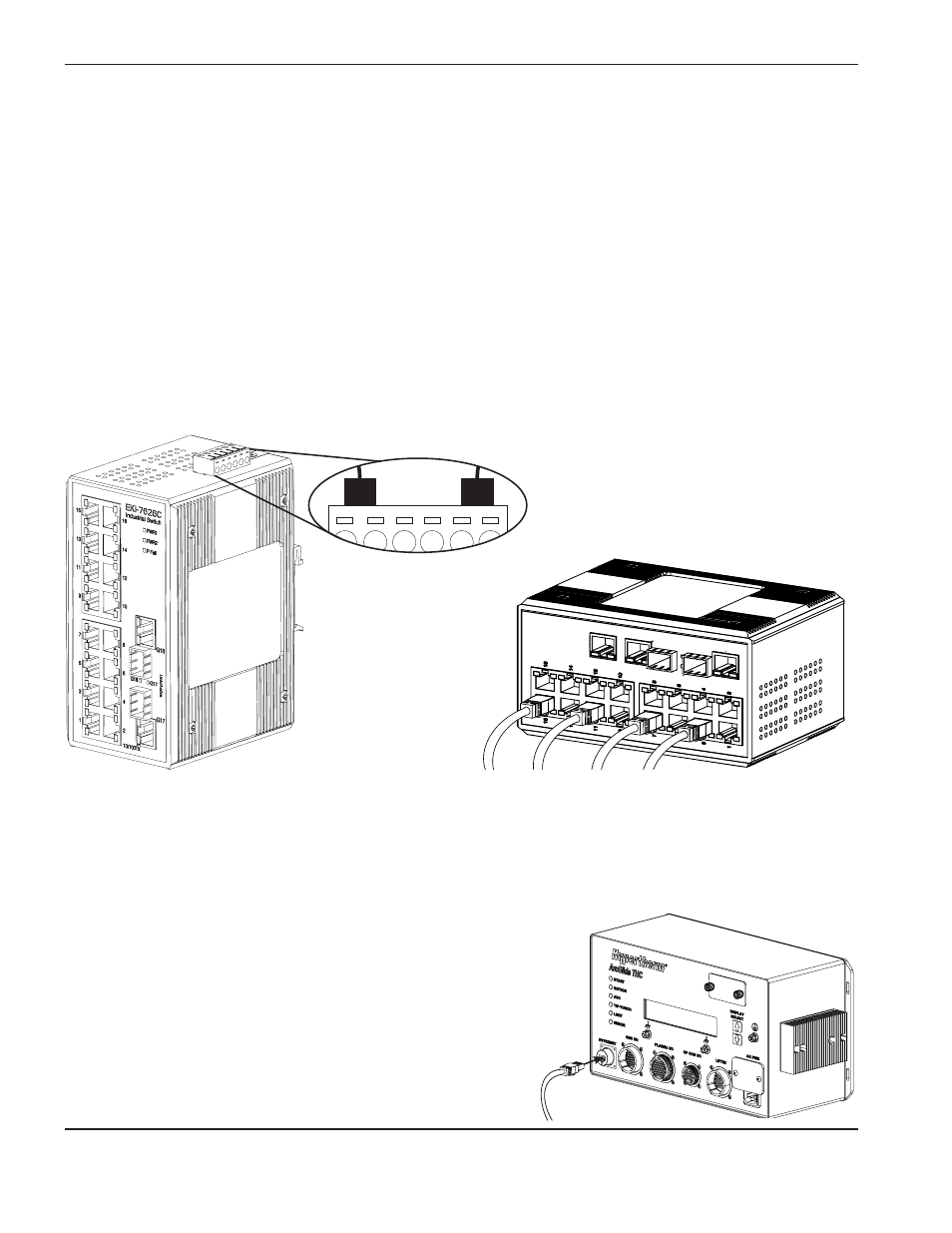

Connexions Hypernet au commutateur Ethernet
Au commutateur Ethernet
Connexions d’alimentation
au commutateur Ethernet
PWR2 PWR1 1A @24V
1 2 3 4 5 6
À la source de courant 2
À la source de courant 1
+ - - +
