ArcGlide THC
Manuel d’instructions
2-17

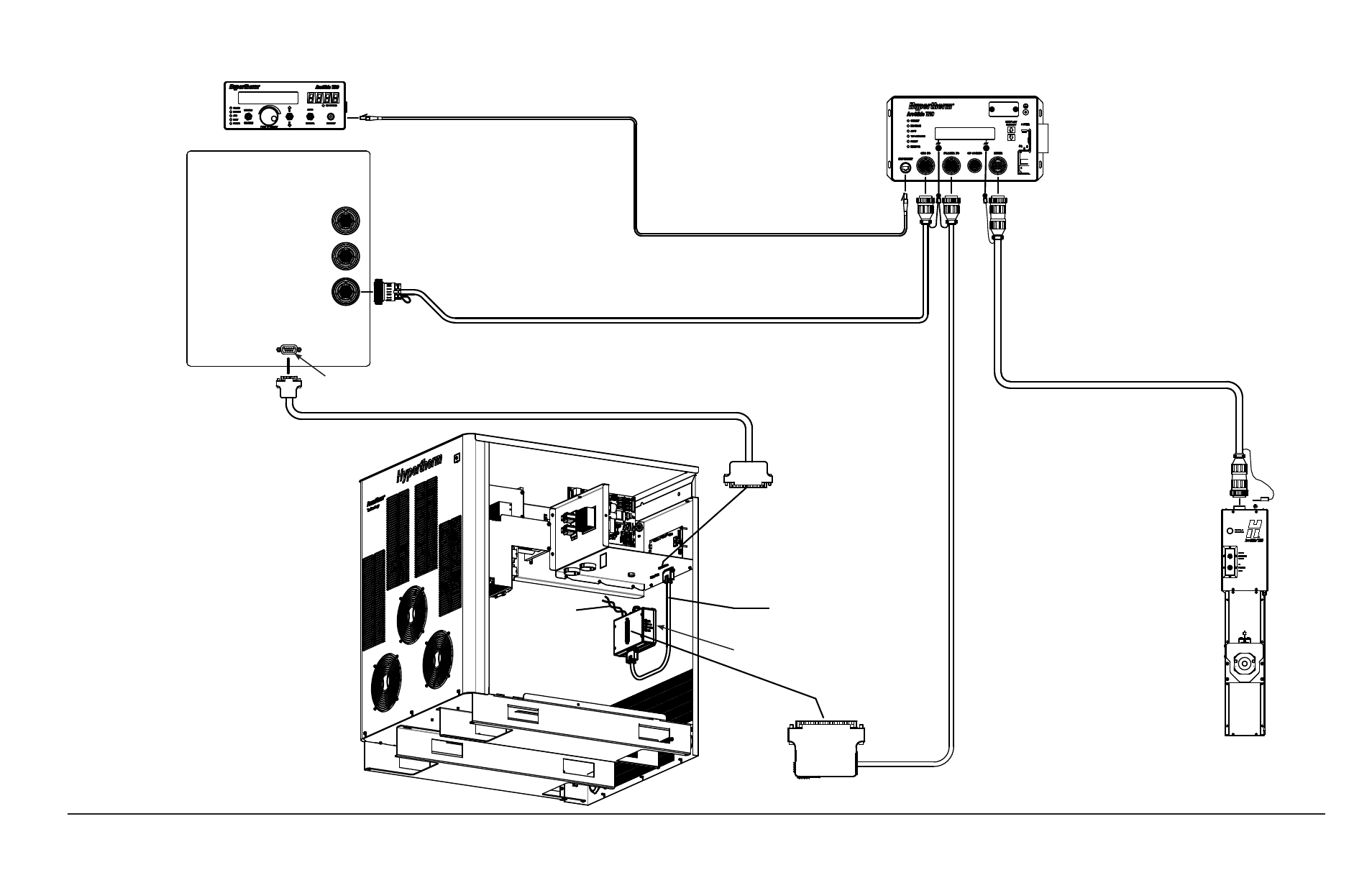

L’ArcGlide THC avec une connexion séparée à une CNC générique et un HPR400XD
Câble Ethernet blindé
Module de commande ArcGlide adresse 1
HMI ArcGlide adresse 1
Au port CNC RS-422,
terminer au besoin
Câble E/S CNC
Câble d’interface plasma
Câble d’interface lève-torche
Lève-torche ArcGlide
DB50 mâle
Câble 223192 sans série
(avec gaine rouge thermorétractable)
Fils de
détection de la
tension de l’arc
Interface plasma (090052)
DB37 femelle
Axes 3, 4
Axes 1, 2
E/S
CNC générique avec une
communication série
Port série RS-422
Câble fourni par l’OEM
