ArcGlide THC
Manuel d’instructions
2-11
INSTALLATION
2
Description du système pour une configuration séparée

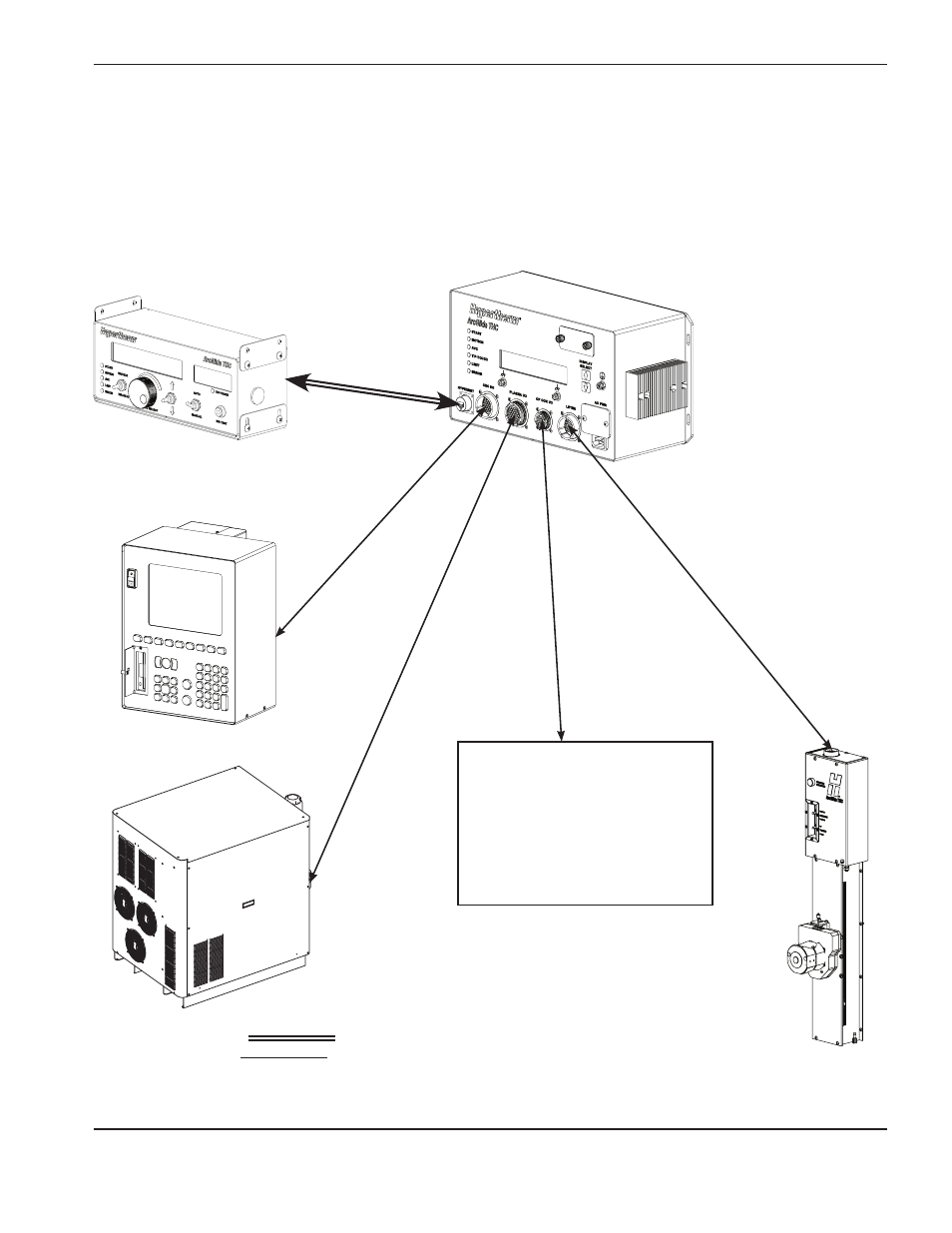

Le schéma qui suit illustre les connexions de câbles et de signaux pour une configuration de communication séparée.
Note : Pour de plus amples renseignements sur les configurations multi-points, consulter le manuel d’instructions
de votre système plasma.
Câbles de commande et de signal séparés
Console opérateur fournie
par le client (facultatif)
Interrupteur marche/arrêt du poste
Voyant d’activité du poste
Commutateur monter/descendre
du lève-torche
Lève-torche
HMI
Module de commande
CNC
Système plasma
Légende :
Connexion Hypernet
Connexion séparée
