FONCTIONNEMENT
2

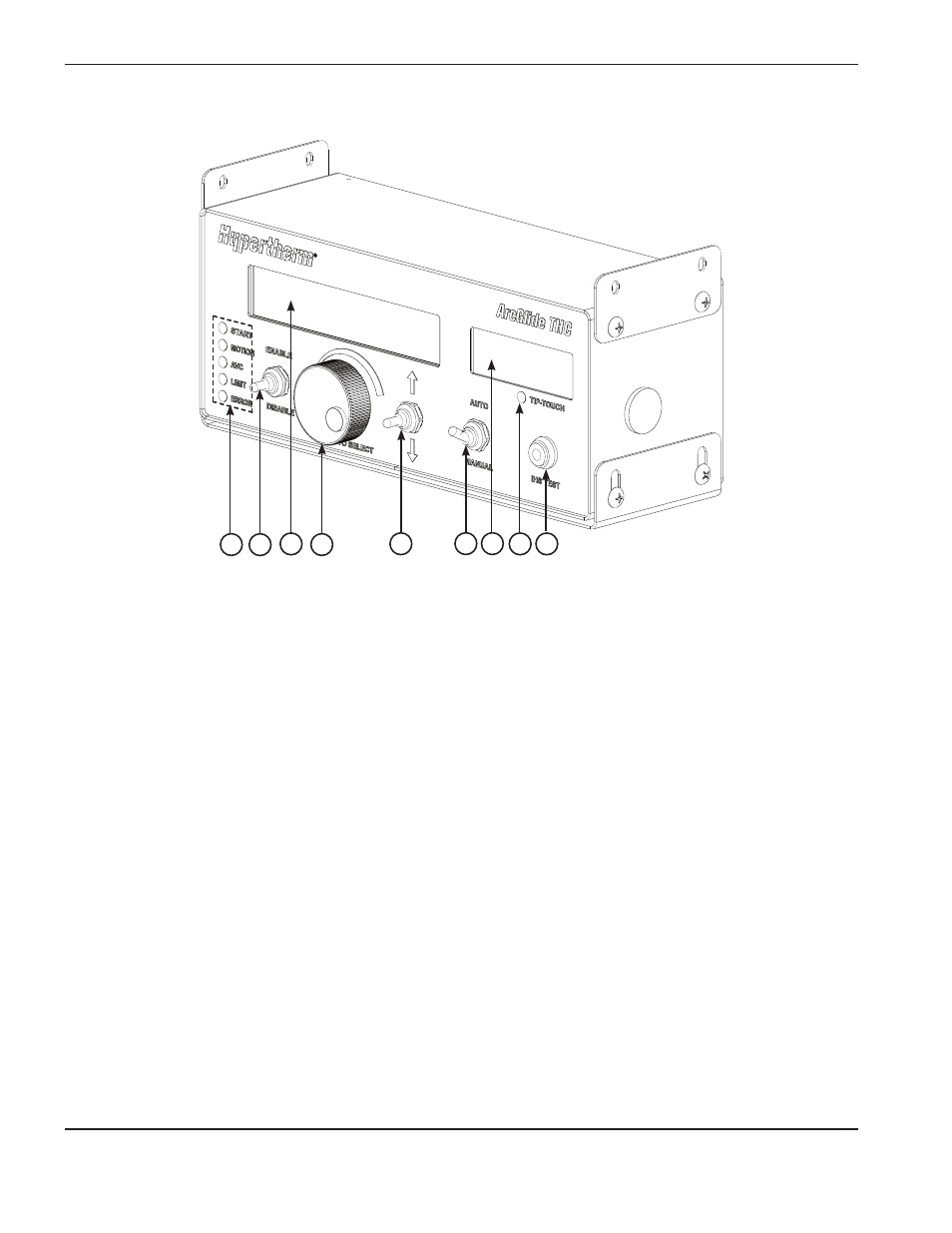

HMI
1 2 3 4 5 6 7 8 9
N° Commande Description
1 DEL Ces DEL indiquent l’état des tâches du système.
2 Commutateur
d’activation et de
désactivation du poste
Actionner ce commutateur vers le haut pour activer le lève-torche pour une tâche.
Actionner le commutateur vers le bas pour désactiver le lève-torche avant l’entretien,
pour remplacer les consommables ou pour mettre le lève-torche OFF (HORS
TENSION). Dans les systèmes HPR et HPR XD où la mise sous tension à distance est
installée sur l’interface plasma, cet interrupteur peut être utilisé pour mettre le système
plasma ON (SOUS TENSION) ou OFF (HORS TENSION).
3 Fenêtre des
paramètres
Affiche les paramètres de préparation et de fonctionnement ainsi que les messages
d’erreur et d’état. Si le système ne possède pas une CNC connectée à Hypernet,
l’opérateur peut également modifier les valeurs des paramètres.
4 Bouton de défilement
et de sélection
Permet à l’utilisateur de choisir, de fixer et de visualiser les valeurs des paramètres
dans la fenêtre des paramètres. Tourner le bouton pour le défilement, l’appuyer pour
sélectionner.
5 Commutateur
monter/descendre
du lève-torche
Actionner ce commutateur vers le haut ou vers le bas pour faire monter ou descendre
la torche.
6 Commutateur de
sélection de mode
manuel ou automatique
Actionner ce commutateur vers le haut ou vers le bas pour sélectionner le mode
manuel ou automatique.
7 Fenêtre de la tension
de l’arc
Cette fenêtre indique la tension de l’arc réelle ou OFF (HORS TENSION)
si le lève-torche est désactivé.
8 DEL de contact
de la pointe
Cette DEL s’allume lorsque la torche est en contact ohmique avec la pièce à couper.
9 Bouton d’essai IHS Appuyer sur ce bouton pour tester la fonction IHS du lève-torche. Avec chaque
pression successive, la torche passe des positions transfert à retrait en alternance.
