ArcGlide THC Manuel d’instructions 2-33
INSTALLATION
Mettre la HMI à la terre
Pour installer la HMI :
1. Retirer le support de fixation de la HMI.
2. Placer le support de fixation sur la surface où la HMI sera montée et fixer le support à l’aide de vis dans les orifices
de la partie inférieure du support.
3. Remonter la HMI dans le support de fixation en vissant les vis, sans les serrer, à travers les côtés du support dans
les orifices supérieurs ou inférieurs des côtés de la HMI.
4. Ajuster la HMI à l’angle désiré et serrer les vis.
5. Attacher une extrémité du cordon d’alimentation au connecteur d’alimentation c.a. à l’arrière de la HMI. Préparer
l’autre extrémité pour la prise de courant 120/240 V c.a.

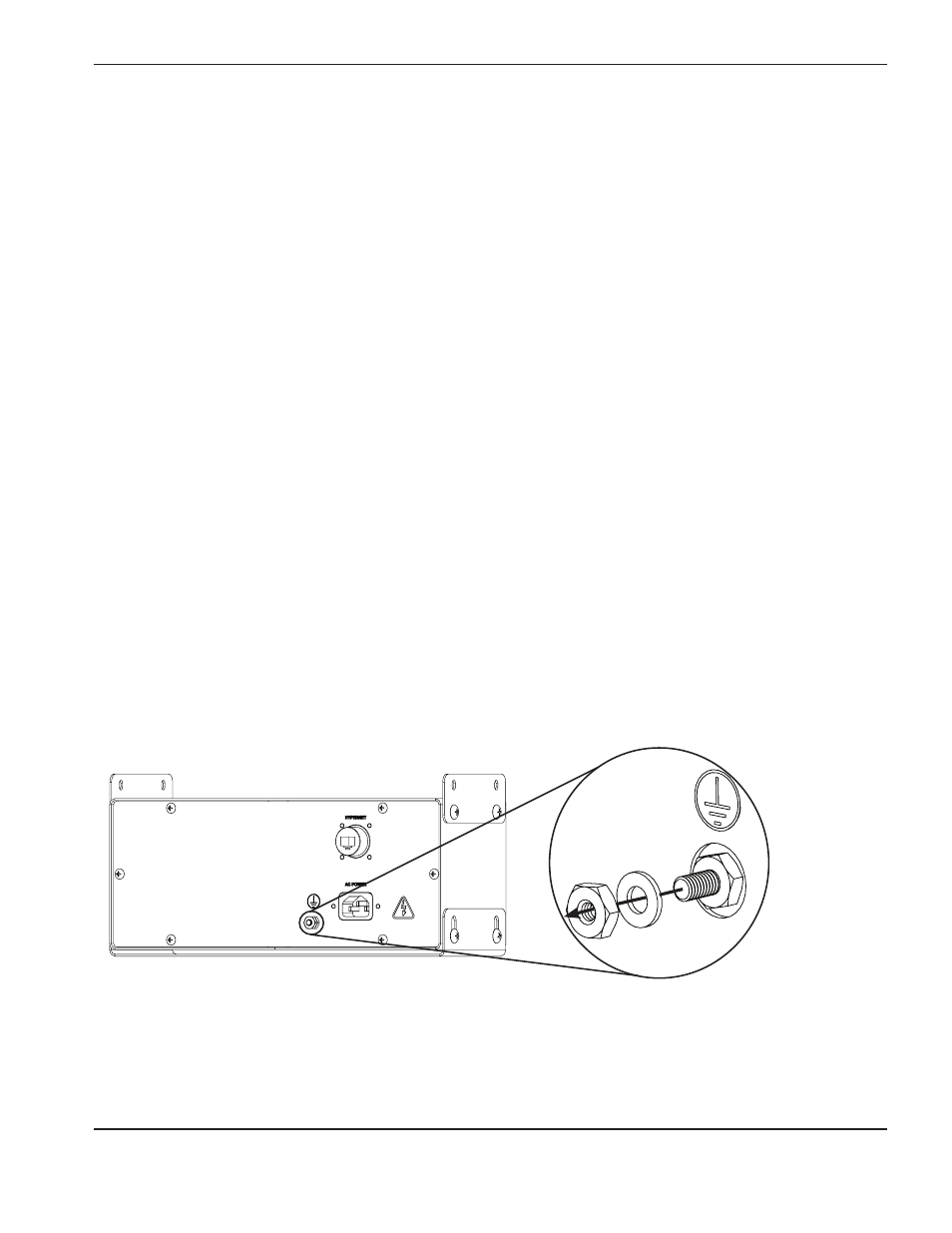

Mettre la HMI à la terre
Pour mettre la HMI à la terre :
1. Retirer le boulon et la rondelle supérieurs de l’ensemble de mise à la terre à l’arrière de la HMI.
2. Placer la borne du câble de masse sur la tige de mise à la terre.
3. Replacer le boulon et la rondelle supérieurs sur la tige de mise à la terre et serrer le boulon à la main de manière
à ce que la borne de masse soit en contact avec la rondelle et le boulon.
4. Connecter l’autre extrémité du câble de masse à une borne sur la barre omnibus du portique de la table de coupe.
Pour plus de renseignements, consulter Recommandations relatives à la mise à la terre et au blindage.
