Flowserve Corporation, Valtek Control Products, Tel. USA 801 489 8611 60-9
58
20
55
108
1
31
30
32
34
33
50
93-99
59
8
40
116
16
41
42
60
113
106
5
117
112
138
117
112
80
88
90
93-99
109
51
114
40
52

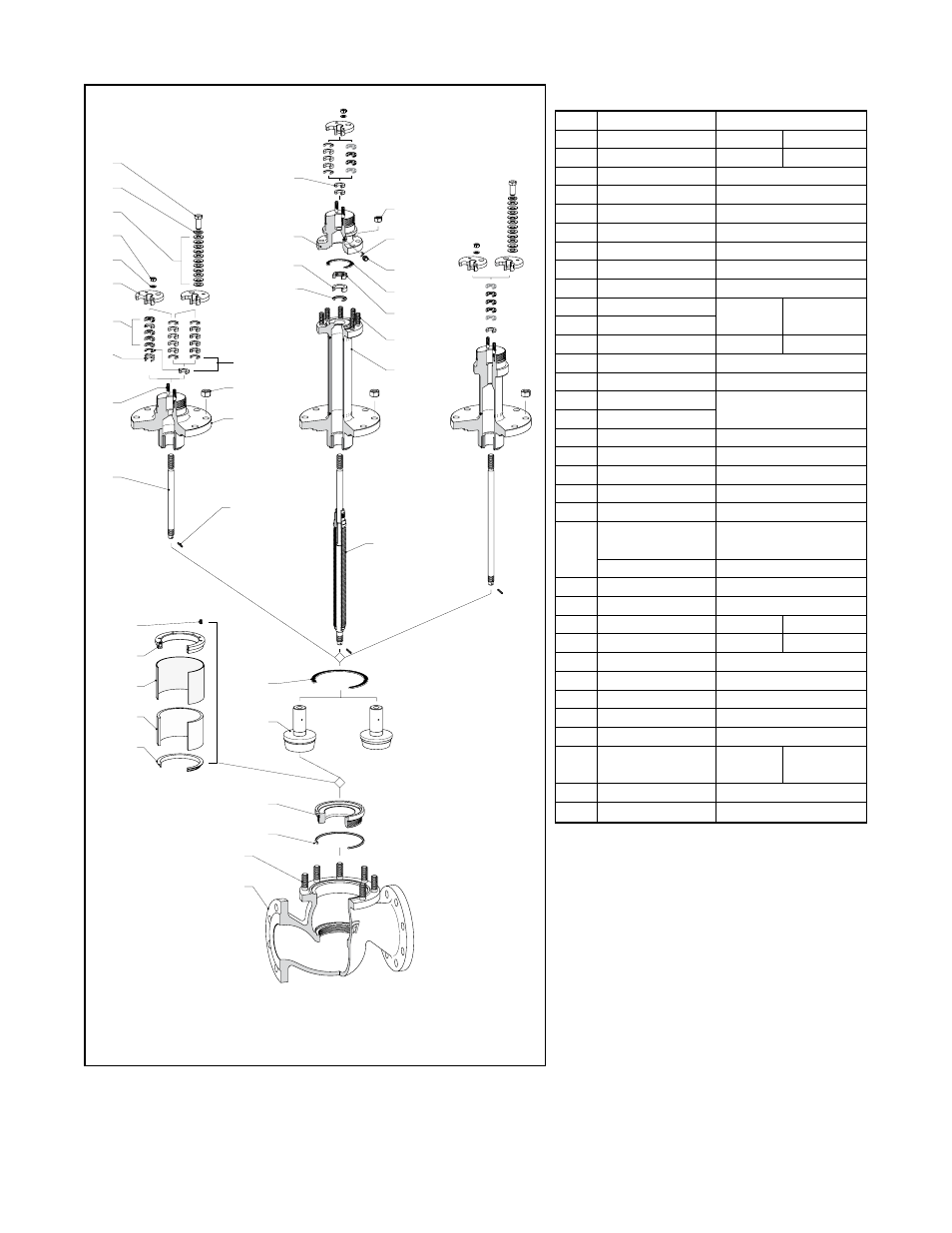

Figure 11 : Vanne Flowtop
code désignation Matériels
1 Corps A216WCB A351 CF8M
5 Logement du soufflet A105 A 182 F 316 L
6 Bloc d’étanchéité MBS 316 SS inox
20 Bague de siège 316 SS inox
30 Rehausse à trous multiples 1.4571
31 Treillis métallique 1,4404 (SS) inox
32 Bague de retenue supérieure 1.4571
33 Bague inférieure 316 SS inox
34 Ressort du « Silent Pac » 1.4310
40 Chapeau standard A105 A 182 F 316 L
40 Allonge de chapeau
40 Chapeau MBS A A 182 F 316 L
41 Bouchon de la purge du joint plat Graphite pur
42 Bouchon de purge A2 (SS) inox
50 Tête de l’obturateur 316 SS inox
51 Tige
52 Goupille de ressort A2 (SS) inox
55 Joint plat du siège Graphite pur
59 Joint plat MBS Graphite pur
60 Joint plat MBS Graphite pur
80 Bride du presse-étoupe 316
88 Boîte à garniture Téflon – Graphite pur
Sans charge
Avec charge Bagues Téflon Graphite pur
90 Ressort de pression 1,4571 (SS) inox
93–99 Entretoise de garniture 1,4571 (SS) inox
106 Goujon A193 A193 B8 M2
108 Goujon A193 A193 B8 M2
109 Goujon de la boîte à garniture A193 B8 M2
117 Ecrou hexagonal 316
112 Rondelle plate A2 (SS) inox
112 Rondelle plate 316
113 Contre-écrou 316 SS inox
114 Ecrou hexagonal A194 3 A194 8 M
116 Ecrou hexagonal
117 Ecrou de la boîte à garniture A194 8 M
138 Rondelle élastique Belleville A2 (SS) inox
table Vii : nomenclature
