60-8 Flowserve Corporation, Valtek Control Products, Tel. USA 801 489 8611

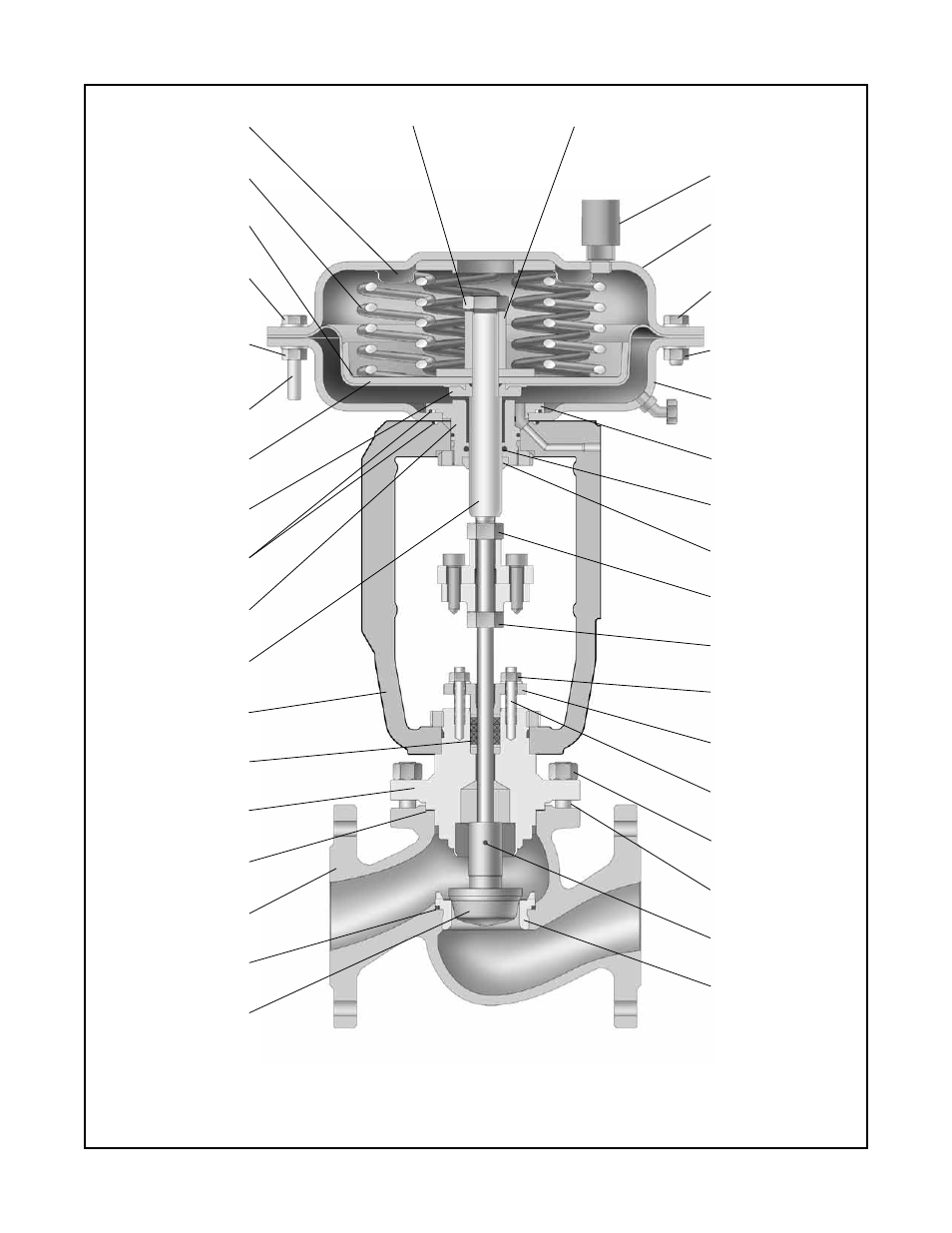

Figure 10 : Vanne de contrôle d’usage général Flowtop
REMARQUE : Les numéros de code des items sont exactement identiques à ceux de la nomenclature de la vanne.
Reportez-vous à cette nomenclature pour toute référence spécifique.
Plateau de la membrane
(Item n° 227)
ressort de l’actionneur
(Item n° 229, 230)
Membrane
(Item n° 225)
tige de l’actionneur
(Item n° 211)
tête de l’obturateur
(Item n° 50)
Ecrou hexagonal
(Item n° 348)
douille d’écartement
(Item n° 253)
Bouchon de reniflard
(Item n° 258)
carter supérieur
de la membrane
(Item n° 203)
Boulon à tête
hexagonale Qté (8)
(Item n° 335, 336)
disque
(Item n° 228)
carter inférieur
de la membrane
(Item n° 202)
Ecrou de la boîte
à garniture
(Item n° 117)
Bride du presse-étoupe
(Item n° 80)
Goujon de la boîte
à garniture
(Item n° 109)
arcade
(Item n° 201)
Ecrou hexagonal
(Item n° 114)
chapeau
(Item n° 40)
Goujon
(Item n° 108)
corps
(Item n° 1)
Bague de siège
(Item n° 20)
Joint plat du chapeau
(Item n° 58)
cabochons de filetages
(Item n° 337)
Boulons de compression
du ressort
(Item n° 336)
Ecrous des boulons de
compression du ressort
(Item n° 352)
Platine d’ajustement
du ressort
(Item n° 326)
rondelle de butée
(Item n° 260)
Joints toriques Qté (2)
(Item n° 271)
Bloc d’étanchéité de la tige
(Item n° 257)
Ecrou hexagonal Qté (8)
(Item n° 351)
Joint torique
(Item n° 275)
Joint d’étanchéité
(Item n° 275)
contre-écrou
(Item n° 113)
Joint plat du siège
(Item n° 55)
Goupille
(Item n° 52)
Garniture
(Item n° 88)
contre-écrou
(Item n° 217)
