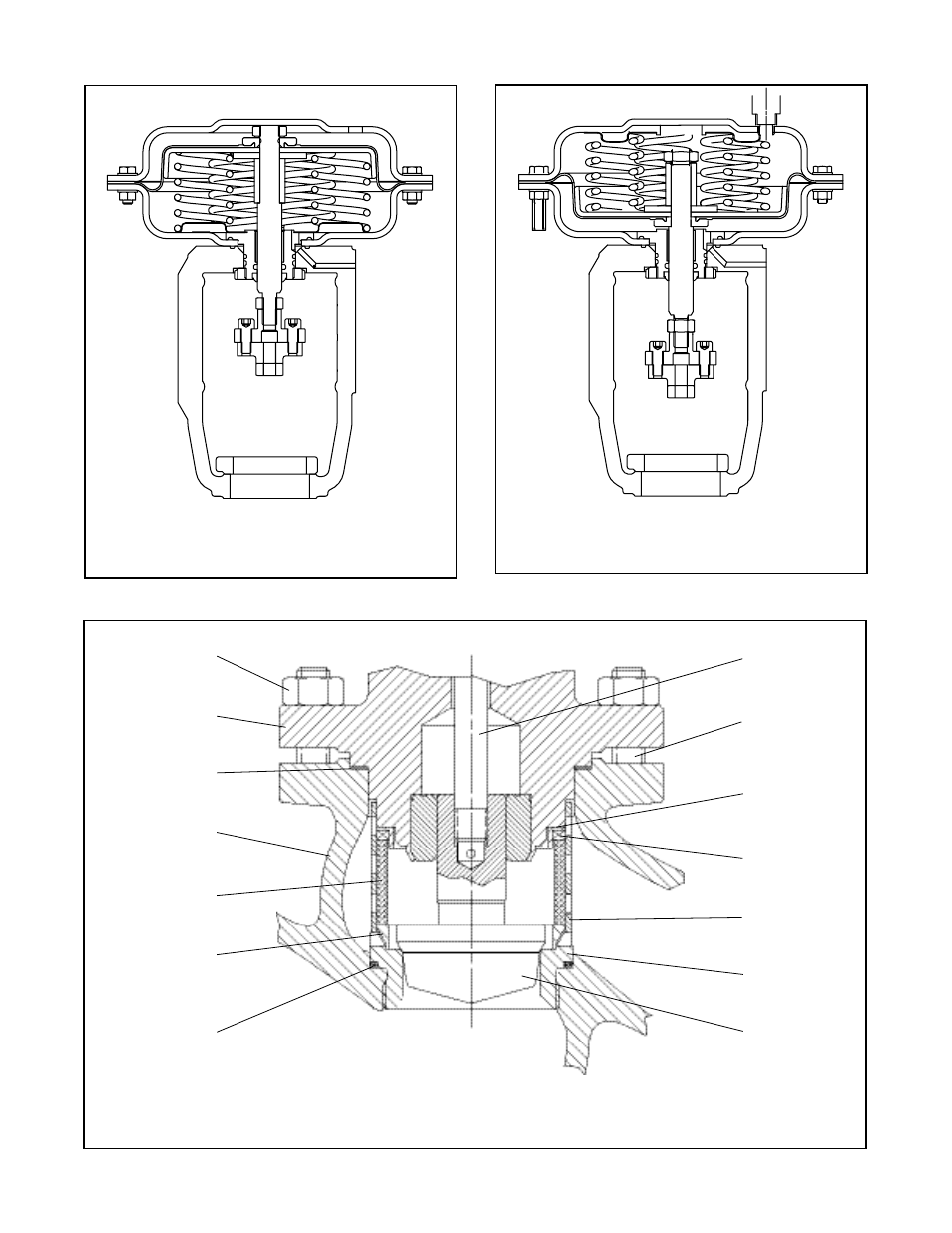

Figure 12 : Modèle « Flowact », ouverture du ressort
(air-pour-fermer / position par défaut ouverte)
Figure 13 : Modèle « Flowact », fermeture du ressort
(air-pour-ouvrir/ position par défaut fermée)
Figure 14 : Vanne « silent Pac » à déflecteur faible bruit utilisée pour gaz et vapeurs
Goujon
(Item n° 108)
tête de l’obturateur
(Item n° 50)
Ecrou hexagonal
(Item n° 114)
chapeau
(Item n° 40)
corps
(Item n° 1)
Bague de siège
(Item n° 20)
Joint plat du chapeau
(Item n° 58)
Joint plat du siège
(Item n° 55)
Bague de retenue
supérieure
(Item n° 32)
ressort Qté (6)
(Item n° 34)
tige de l’obturateur
(Item n° 51)
treillis métallique
(Item n° 31)
Bague de retenue
inférieure
(Item n° 33)
rehausse à trous
multiples
(Item n° 30)
