60-6 Flowserve Corporation, Valtek Control Products, Tel. USA 801 489 8611

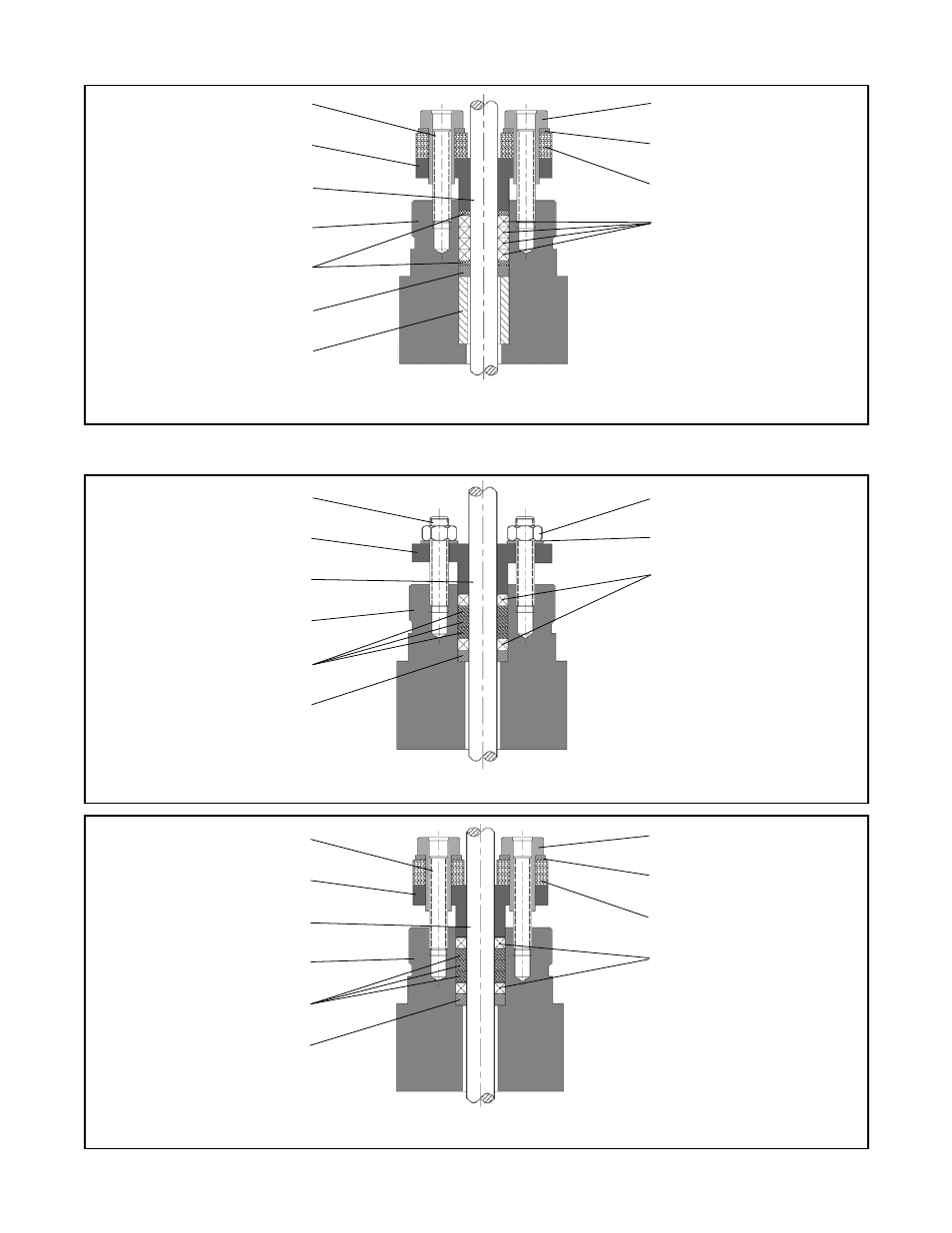

Figure 5 : Bague en graphite
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
tresse de graphite
(Item n° 88)
Bague racleuse en téflon
(Item n° 93-99)
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
Bagues en tresse de graphite
(Item n° 93-99)
Figure 6 : chapeau standard « ultraGuard » (avec « live-loading » externe)
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
tresse de graphite
(Item n° 88)
Bague racleuse en téflon
(Item n° 93-99)
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
« live-loading »
(rattrapage automatique d’usure)
(Item n° 138)
Bagues en tresse de graphite
(Item n° 93-99)
avec allonge de chapeau (configuration de la garniture uniquement – allonge non indiquée)
Figure 4 : chapeau standard à bague en téflon (avec « live-loading » externe)
Ecrou hexagonal
(Item n° 117)
rondelle
(Item n° 112)
« live-loading »
(rattrapage automatique d’usure)
(Item n° 138)
Garniture tressée de téflon
(Item n° 88)
Goujon de la bride du presse-étoupe
(Item n° 109)
Bride du presse-étoupe
(Item n° 80)
tige de la vanne
(Item n° 51)
chapeau
(Item n° 40)
Bague téflon à remplissage carbone
(Item n° 93-99)
Bague racleuse en téflon
(Item n° 93-99)
Entretoise de garniture
(Item n° 93-99)
