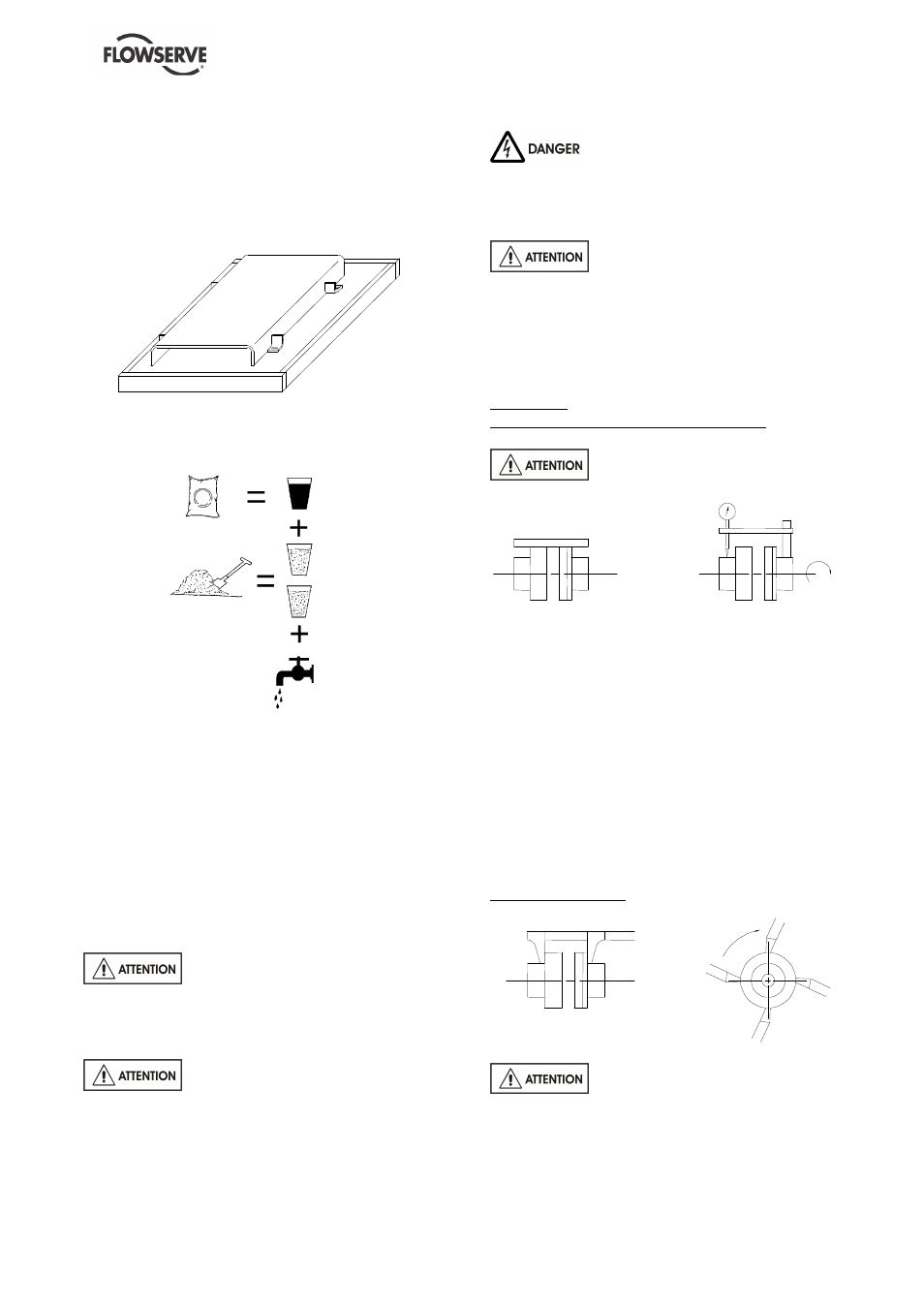

4.3 Scellement
4.3.1 Scellement des socles
a) Préparer le site pour le scellement. Nettoyer la
surface sur laquelle sera coulé le béton, et
réaliser un coffrage extérieur comme
représenté :
b) Préparer le produit de scellement (béton,
résine) suivant les instructions des fabricants.
c) Utiliser des produits de scellement sans retrait.
d) Verser le produit jusqu'au niveau souhaité,
lisser les surfaces. Prendre les précautions
nécessaires pour éviter la formation de poches
d'air.
e) Déposer le coffrage, casser les angles
extérieurs, lisser les différentes surfaces.
f) Après prise du produit de scellement, serrer
définitivement les boulons d'ancrage.
g) Procéder à un alignement comme décrit ci-
après.
4.4 Alignement initial
Avant de connecter les
accouplements, vérifier le sens de rotation du
moteur.
4.4.1 Dilatation thermique
Normalement la pompe et le moteur
devront être alignés à la température ambiante, et
l’on devra tenir compte du coefficient de dilatation
thermique à la température de fonctionnement.
Sur les groupes pompant des liquides à haute
température, on devra les faire fonctionner à la
température réelle ; les arrêter, et immédiatement
après vérifier leur alignement.
4.4.2 Méthodes d’alignement
S’assurer que la pompe et le moteur
sont bien isolés électriquement et que les
accouplements sont déconnectés.
Vérifier que les tuyauteries d’aspiration et de
refoulement sont connectées.
L’alignement DOIT être vérifié.
Bien que la pompe soit alignée en usine, il est
probable que la pompe ait été désalignée durant le
transport ou la manutention. Si nécessaire aligner
le moteur sur la pompe et non la pompe sur le
moteur.
Alignement
Contrôle de parallélisme et concentricité
Mesurer en 3 ou 4 positions avant
branchement de tuyauteries.
avec une règle avec un comparateur
Tolérances admissibles pour un moteur monté sur
roulements avec des accouplements de type
Européens :
= 0.15 mm en parallélisme
= 0.1 mm angulaire
Pour les accouplements US, les valeurs à utiliser
sont :
= 0.02 in. en parallélisme
= 0.05 in. angulaire
Pour plus de détails, consulter la notice des
accouplements.
Contrôle angulaire :
avec pied à coulisse avec jauge d'épaisseur
Un alignement définitif aura lieu
après branchement de la tuyauterie (voir § 4.5.1).
