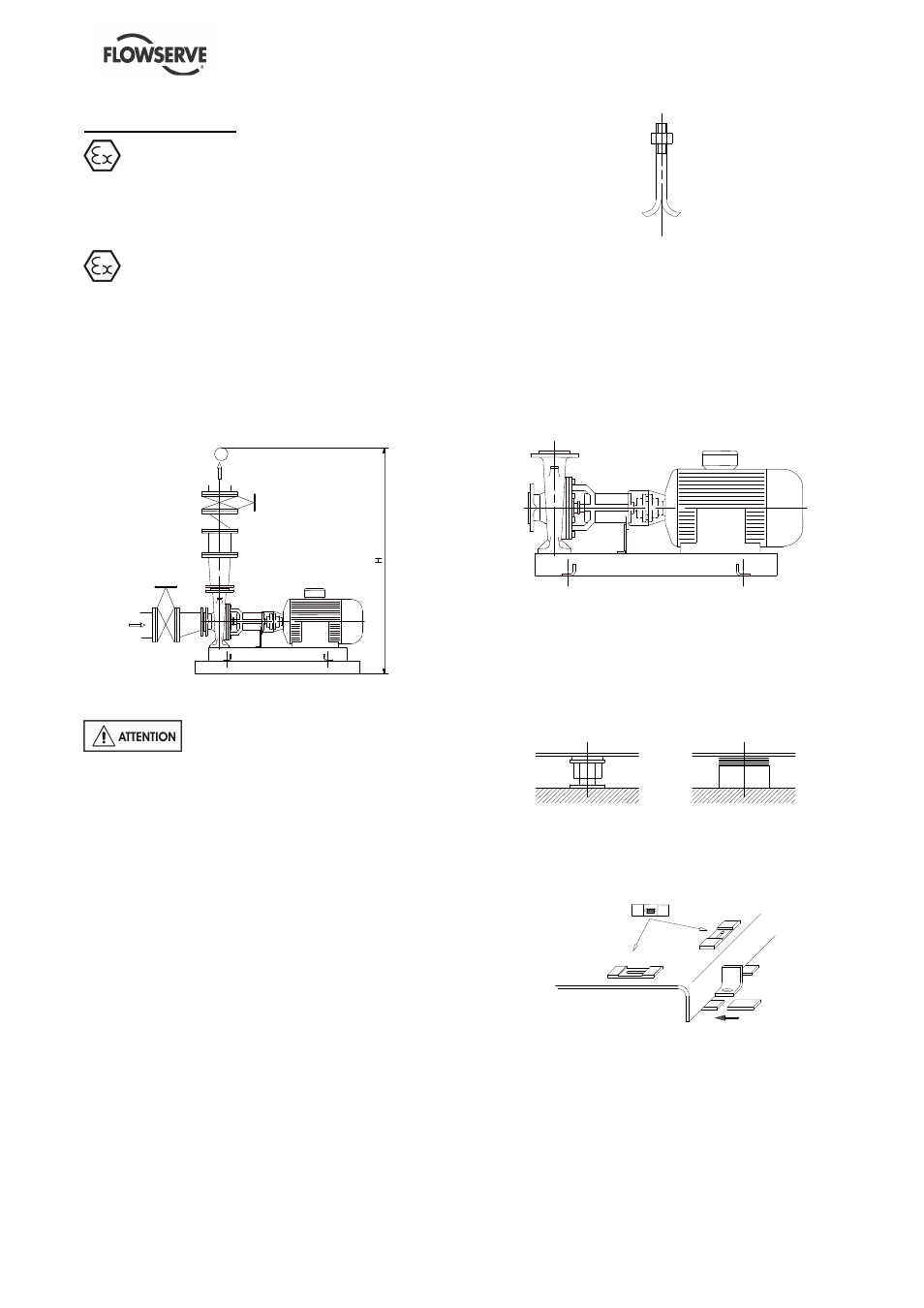

4 INSTALLATION
L'équipement fonctionnant en zone
dangereuse doit respecter les réglementations de
protection contre les explosions. Voir section 1.6.4,
Produits utilisés dans des atmosphères
potentiellement explosives.
Tout l’équipement doit être mis à la terre.
4.1 Emplacement
La pompe sera installée en prévoyant un accès
aisé et de l'espace pour la ventilation,
l'exploitation, la maintenance et le contrôle, et
assez de hauteur pour tous travaux de
manutention. L'emplacement sera aussi proche
que possible de la prise d'aspiration.
4.2 Fondations
Il existe différentes méthodes pour
installer un groupe motopompe sur son massif. Le
choix dépendra de la taille du groupe, du type
d’installation et du niveau de bruit/vibration
admissible.
Le non respect des règles de l’art relatives à une
fondation correcte et à une bonne assise conduit à
une défaillance de la pompe et par conséquent à
l’annulation des conditions de garantie.
Le socle devra être installé sur une assise rigide,
en béton de qualité et d'épaisseur convenable ou
sur une assise en acier rigide. Le socle ne sera
pas déformé sur sa fondation, mais posé sur celle-
ci, afin de maintenir l'alignement d'origine du
groupe moteur et pompe.
Les boulons de scellement de dimensions
adaptées aux trous de fixation seront conformes
aux standards et de longueur suffisante pour
assurer une fixation en toute sécurité dans les
fondations. Dans le cas de socles séparés, les
boulons de scellement doivent résister au couple
de démarrage du moteur.
NF E 27 811
Prévoir des trous de scellement suffisamment
larges et profonds pour installer les boulons.
Aménager, si nécessaire, des goulottes de coulée
de béton.
Généralement, la pompe et le moteur sont montés
sur un socle commun. Sinon, des socles séparés
sont montés sous chaque machine. Les socles
doivent être scellés.
4.2.1 Mise en place des socles pour scellement
a) Nettoyer parfaitement la surface des
fondations.
b) Placer des cales (épaisseur totale 20 à 25 mm
ou 0.79 à 0.98 in.) de chaque côté des trous
de scellement (en variante, on peut utiliser des
vis vérins).
c) Poser le socle et mettre à niveau dans les
deux directions à l'aide de cales
supplémentaires. Défaut maxi admissible 0.5
mm pour 1 mètre (0.02 pour 3.3 ft).
