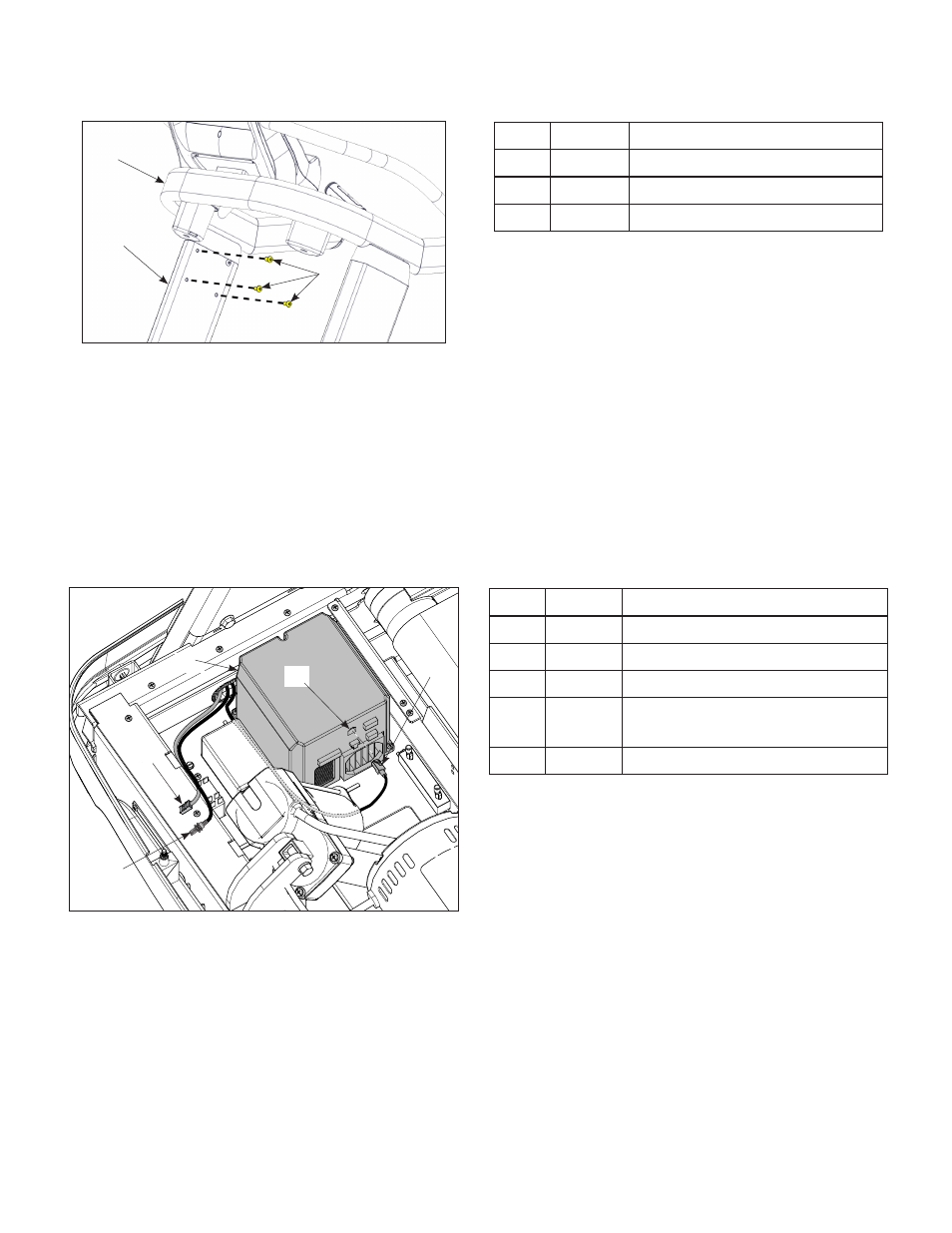

4. Vissez les six boulons dans les trous restants des montants droit et gauche.
3
2
1
Article Description
1 2 Console
2 4 Montant (affichage droit)
3 15 Boulon
5. Vissez tous les boulons à l’aide de la clé Allen de 7/32 po et clé à fourches de 9/16 po.
Connectez le câble d'affichage
Le câble d'affichage et le câble CSAFE possèdent les mêmes connecteurs. Le câble d'affichage est
noir et le câble CSAFE est rouge.
1. Faites passer les câbles sous tous les autres câbles et orientez-les vers la semelle du châssis.
2. Branchez le câble d'affichage, situé en dessous de l'assemblage du montant dans le port de
communication du contrôleur.
3
4
5
2
1
Article Description
1 Contrôleur
2 Port de communication
3 Câble d'affichage, noir
4 Câble CSAFE, rouge (en
option)
5 Câble coaxial (en option)
