Manuel d’utilisation de la Cybex
37

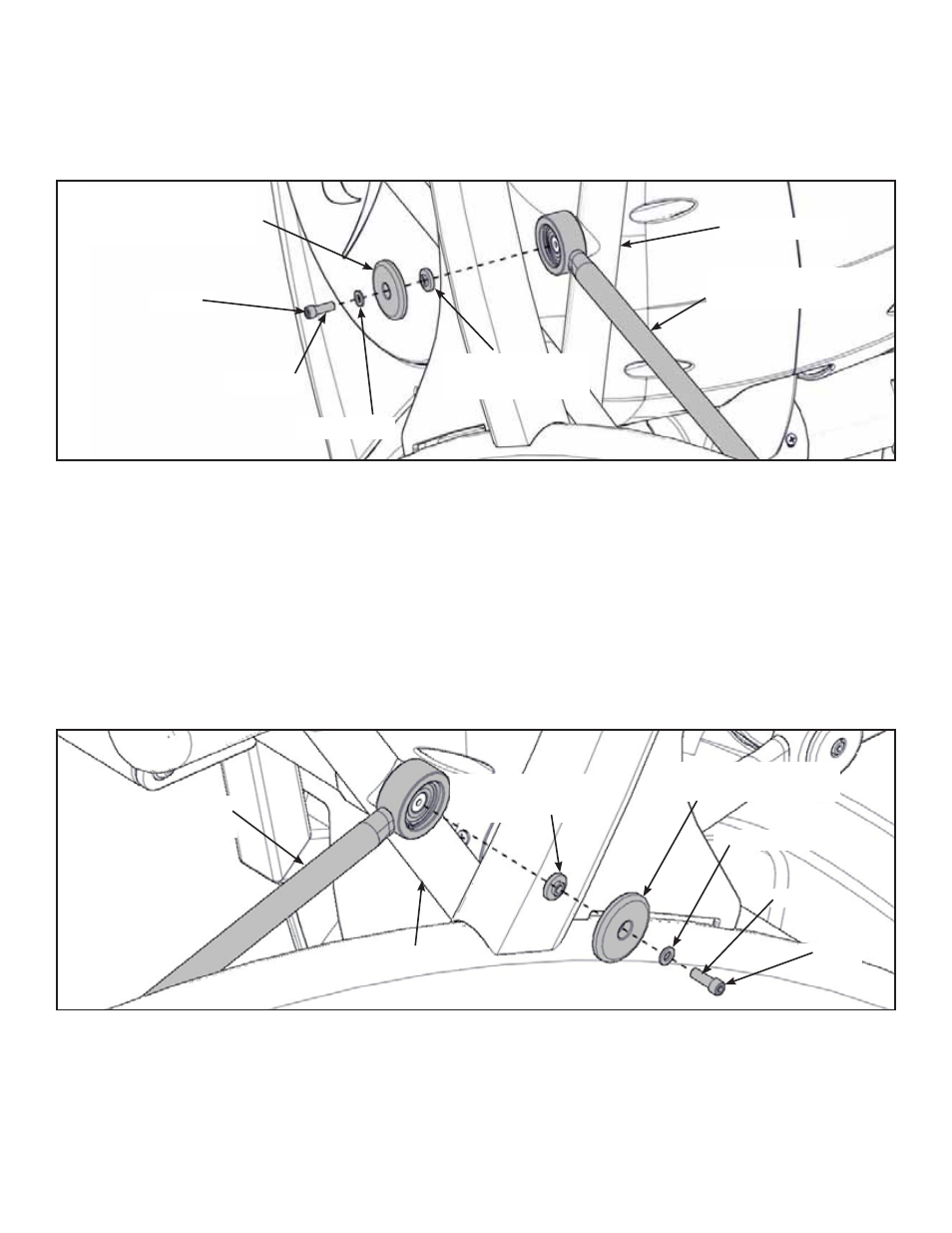

,QVWDOODWLRQGHO¶HQVHPEOHGHSRLJQpHJDXFKH
 Placez la poignée gauche à l’emplacement adéquat sur le côté gauche d’où la poignée droite
a été retirée à l’étape précédente.
Barre de liaison
PpFDQLTXHJDXFKH
&DSXFKRQGHEDUUH
de liaison mécanique
Vis
Rondelle
%UDVJDXFKH
Entretoise
d’accouplement Loctite
 Déposez une goutte de Loctite sur la vis.
 Installez la vis, la rondelle, la barre de liaison mécanique et l’entretoise d’accouplement
à l’aide d’une clé Allen de 3/16 po.
 Serrez la vis à un minimum de 90 po/lb.
Installation de l’ensemble de poignée droite
 Placez la poignée droite à l’emplacement adéquat sur le côté droit d’où la poignée droite
a été retirée à l’étape précédente.
Barre de liaison
mécanique droite
&DSXFKRQGHEDUUH
de liaison mécanique
Vis
Rondelle
Bras droit
Entretoise
d’accouplement
Loctite
 Déposez une goutte de Loctite sur la vis.
 Installez la vis, la rondelle, la barre de liaison mécanique et l’entretoise d’accouplement
à l’aide d’une clé Allen de 3/16 po.
 Serrez la vis à un minimum de 90 po/lb.
