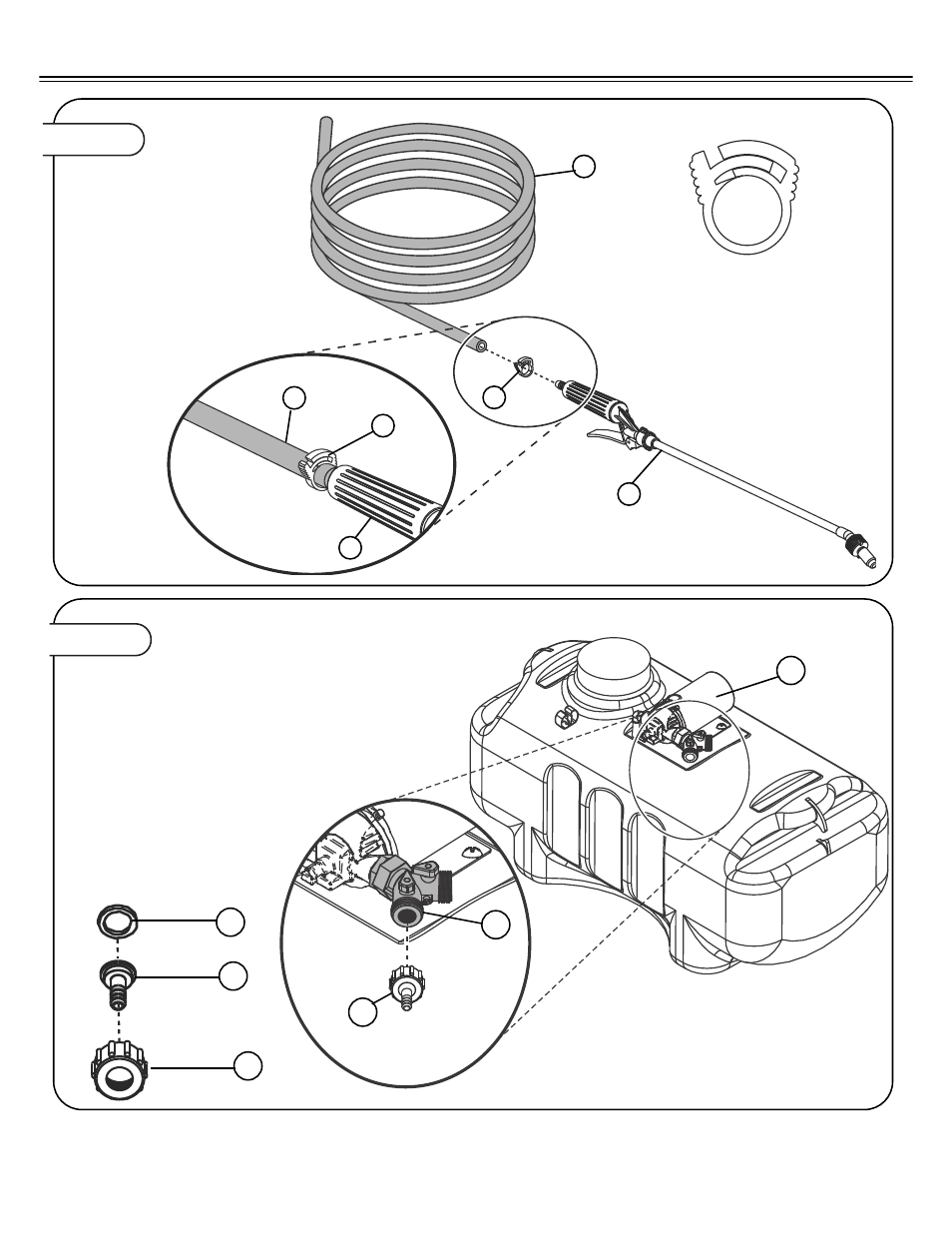

Figure 3.
ATTACHEZ LE TUYAU À LA
BAGUETTE MAGIQUE
3a. Employez les pinces et la fin
de la bride une de 3/8 pouce X
le tuyau de 12 pieds (14) à la
baguette magique de main (10)
à l'aide d'un collier de la con-
duite (15), comme montré.
Figure 4. ÉCROUS DE PIVOT DE TUYAU
D'ASSEMBLAGE
4a. Passez une bavure de tuyau (23) dans le
côté fileté de chaque écrou de pivot de tuyau
(24), comme montré.
4b. Insérez une rondelle de vinyle (11) con-
tre l'arrière de la bavure de tuyau (23) pour
assurer que les garnitures ne fuient pas.
4c. Vissez les écrous assemblés de pivot
(24) aux deux garnitures duelles de la valve
de pièce en t (9) plac sur l'Assemblée de
pompe (4), comme montré.
14
15
24
11
23
15
Collier de serrage de tuyau
Qté. 1
10
10
15
14
24
4
9
ASSEMBLAGE
