L-1914FR- D 11.
ASSEMBLAGE
45
39 40
50
41

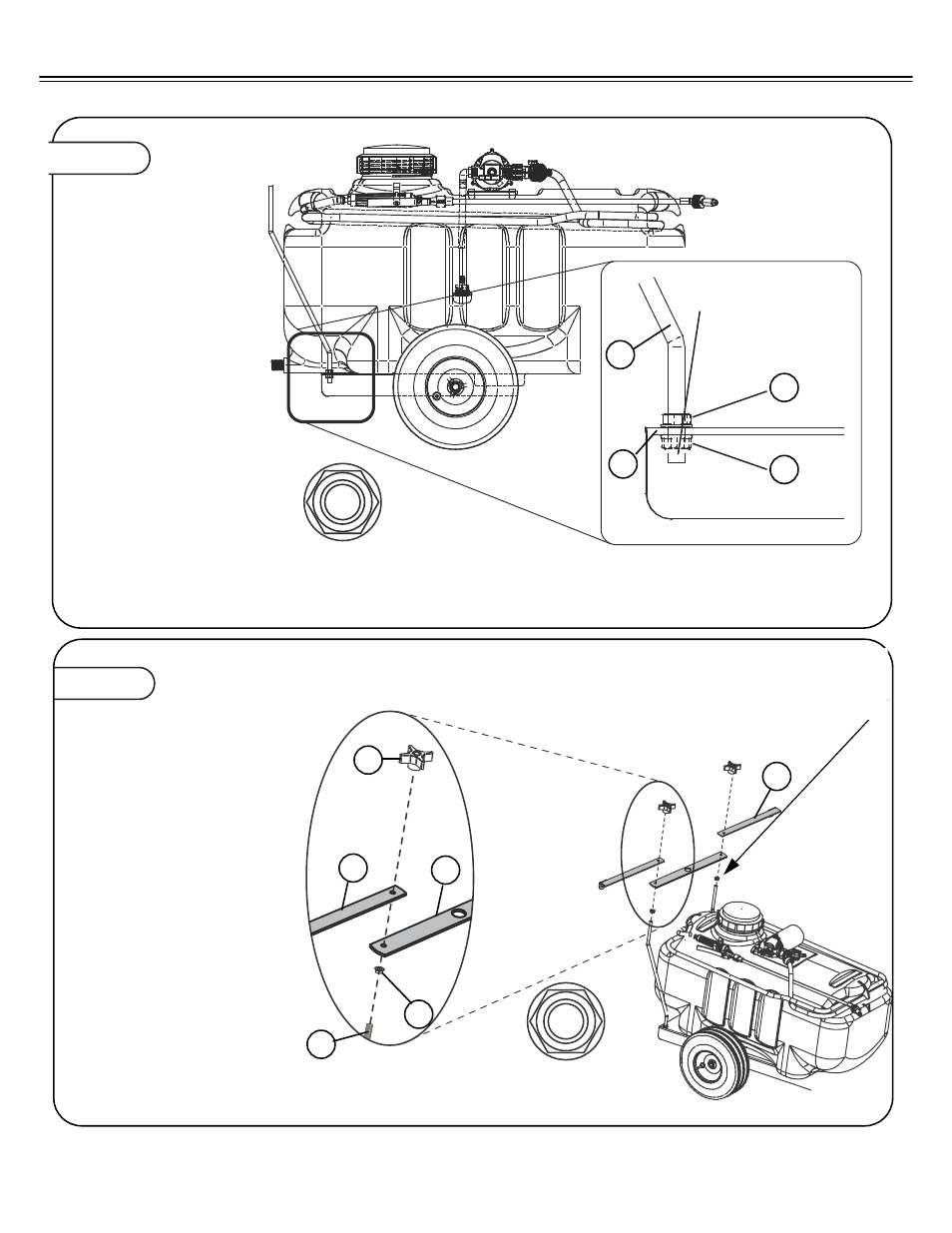

Figure 9. INSTALL BOOM
SUPPORTS
9a. Installez les tirants (38) à
gauche et à droite de l'assem-
blage de base arrière (36) avec
2 contre-écrous (45), comme
indiqué
Remarque : insérez le contre-écrou
jusqu'à l'extrémité du
tirant.
45
45
48
36
Remarque : insérez le contre-écrou jusqu'à
l'extrémité du tirant.
Figure 10.
10a. Installez un contre-écrou
(45) sur les deux tirants (38)
avec l'embase vers le haut,
comme indiqué.
10b. Positionnez la jambe de
force (39) sur les deux tirants
(38).
10c. Installez les extensions de
flèche droite et gauche (40 et
41) sur les tirants et serrez bien
avec la molette (50).
INSTALLATION DE LA JAMBE DE
FORCE ET DES EXTENSIONS DE
FLÈCHE
Remarque : sitôt l'assemblage complété et le tout raccordé au tracteur, mesurez la dis-
tance entre chaque extension de flèche et le sol et ajustez cette distance à
l'aide de l'écrou fileté jusqu'à ce que cette dernière soit d'à peu près 42 cm
(16 1/2 po) avant de pulvériser.
45
Contre-écrou séparateur de 0,8 cm
(5/16 po)
Qté. 4
45
Contre-écrou séparateur de 0,8 cm
(5/16 po)
Qté. 2
38
Remarque : sitôt l'assemblage effectué et le tout raccordé au véhicule
tracteur, mesurez la distance entre chaque extension de flèche et le
sol et ajustez cette distance à l'aide de l'écrou fileté jusqu'à ce que
cette dernière soit d'à peu près 42 cm (16,5 po) avant de pulvériser.
