L-1914FR- D 13.

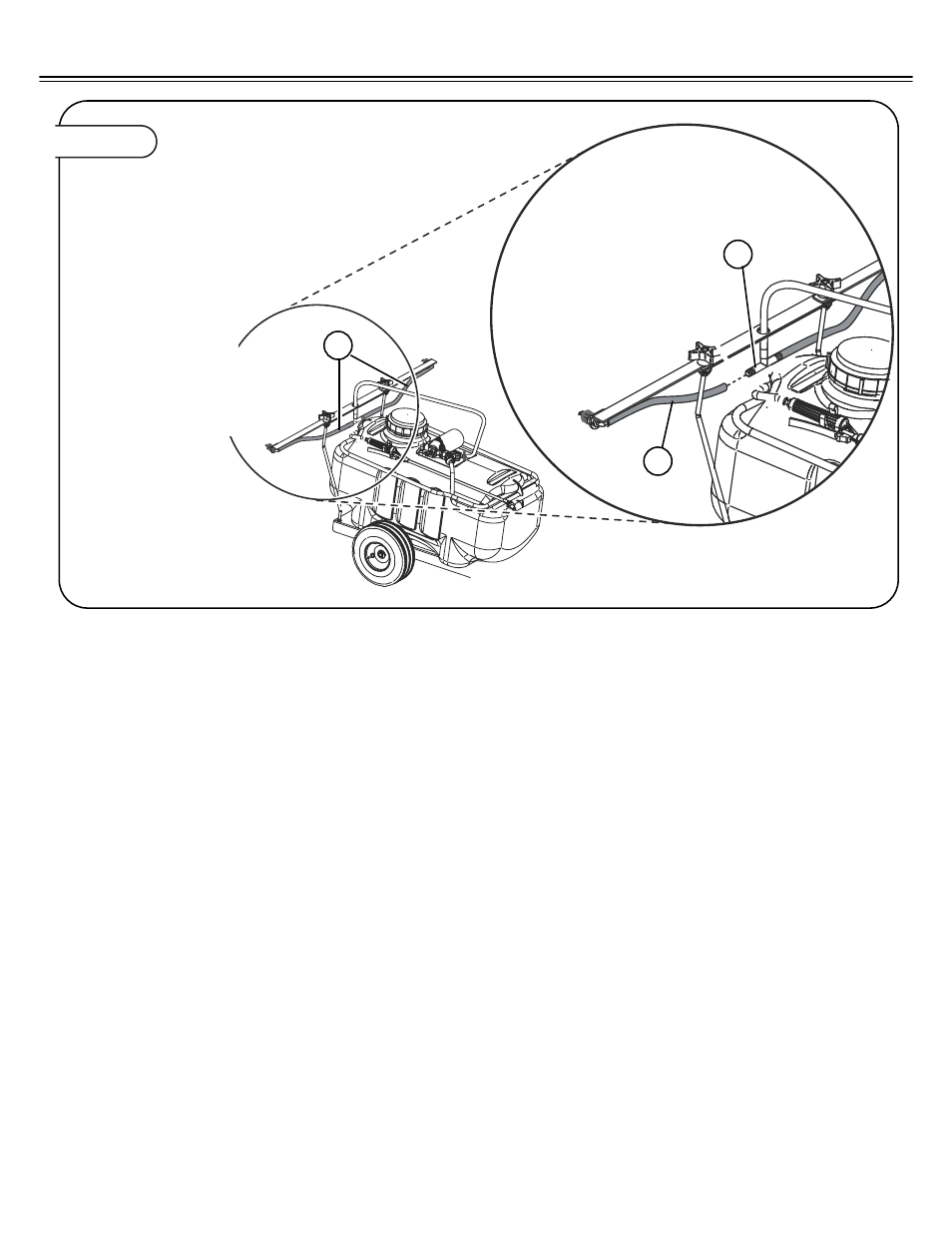

Figure 13.
RACCORDEMENT DES TUYAUX DE PULVÉ-
RISATEUR
13a) Reliez le tuyau de pul-
vérisateur (16) pour les
deux becs gauches et droits
de pulvérisateur à la bavure
de tuyau (21), comme mon-
tré.
13b) Mesurez la distance
entre la perche exten les
sions et la terre. Ajustez
l'écrou fileté jusqu'à ce que
vous obteniez une distance
d'approximativement 16.5
pouces. Voir l'étape 10a.
16
16
21
ASSEMBLAGE
13b) Une fois raccordé au
véhicule tracteur, mesurez
la distance entre les
extensions de flèche et le
sol. Ajustez cette distance
à l'aide de l'écrou fileté
jusqu'à ce que cette
dernière soit d'à peu près
42 cm (16,5 po). Voir la
figure 10
