L-1914FR- D 12.

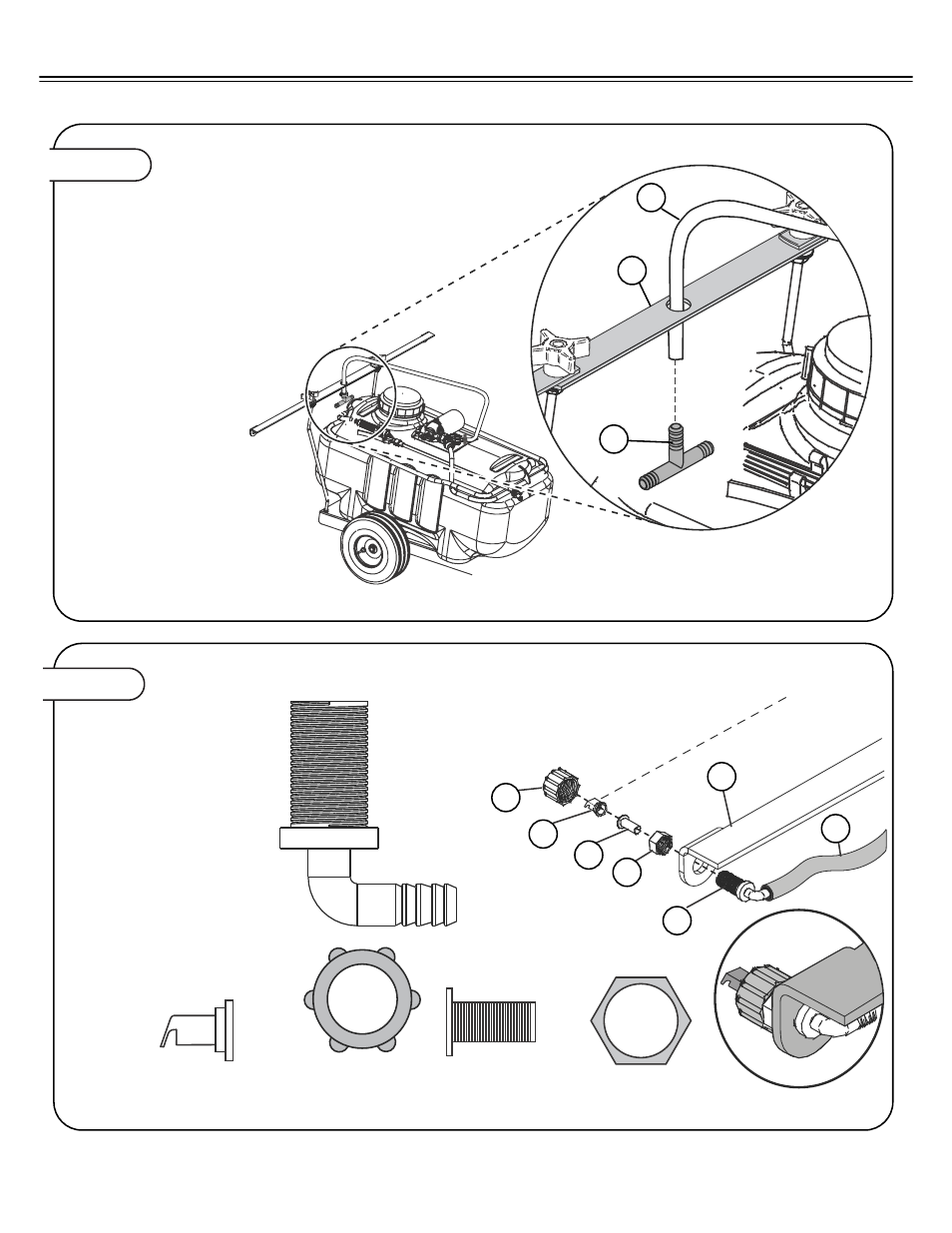

Figure 11.
11a. Faites passer
l'extrémité libre du tuyau
d'alimentation de pompe
(17) par le trou dans la
jambe de force (39), comme
indiqué.
11b. Placez le collier de ser-
rage de tuyau (15) sur
l'extrémité du tuyau d'ali-
mentation de pompe (17) et
rentrez l'orifice central de la
cannelure du tuyau (21)
dans l'extrémité du tuyau,
comme indiqué.
11c. Serrez le collier de ser-
rage de tuyau avec une
pince.
RACCORDEMENT DU TUYAU D'ALIMENTA-
TION DE POMPE À LA FLÈCHE
17
39
21
Figure 12.
Remarque : L'embout de pulvérisateur
(25) et la crépine
d'injecteur (26) peuvent se
perdre facilement lorsque
le raccord d'embout
d'écrou est retiré. Faites
attention.
12a. Assemblez le tuyau de pul-
vérisateur (16) et l'équipement
d'embout de pulvérisateur se
trouvant dans le sac d'embouts à
l'extension de flèche droite (40),
comme indiqué.
12b. Répétez l'étape 7a pour
l'extension de flèche gauche (41).
Remarque : Faites attention de NE
PAS trop serrer les rac-
cords en plastique.
INSTALLATION DES TUYAUX DE PULVÉRISATION
28
28
Écrou, raccord d'embout
Qté. 2
26
Crépine, injecteur
Qté. 2
25
Embout, pulvérisateur 90°
Qté. 2
27
Écrou de jambage, raccord
d'injecteur
Qté. 2
25
26
27
40
16
19
19
Corps d'injecteur, 90 deg, 0,95 cm
(3/8 po)
Qté. 2
été assemblé
Alignez les bouts avec l'extrémité ouverte se dirigeant vers bas
ASSEMBLAGE
