Assemblage – Brinly ST-151 BH Spot Sprayer Manuel d'utilisation

Page 10

Advertising
background image

L-1914FR-

D

9.

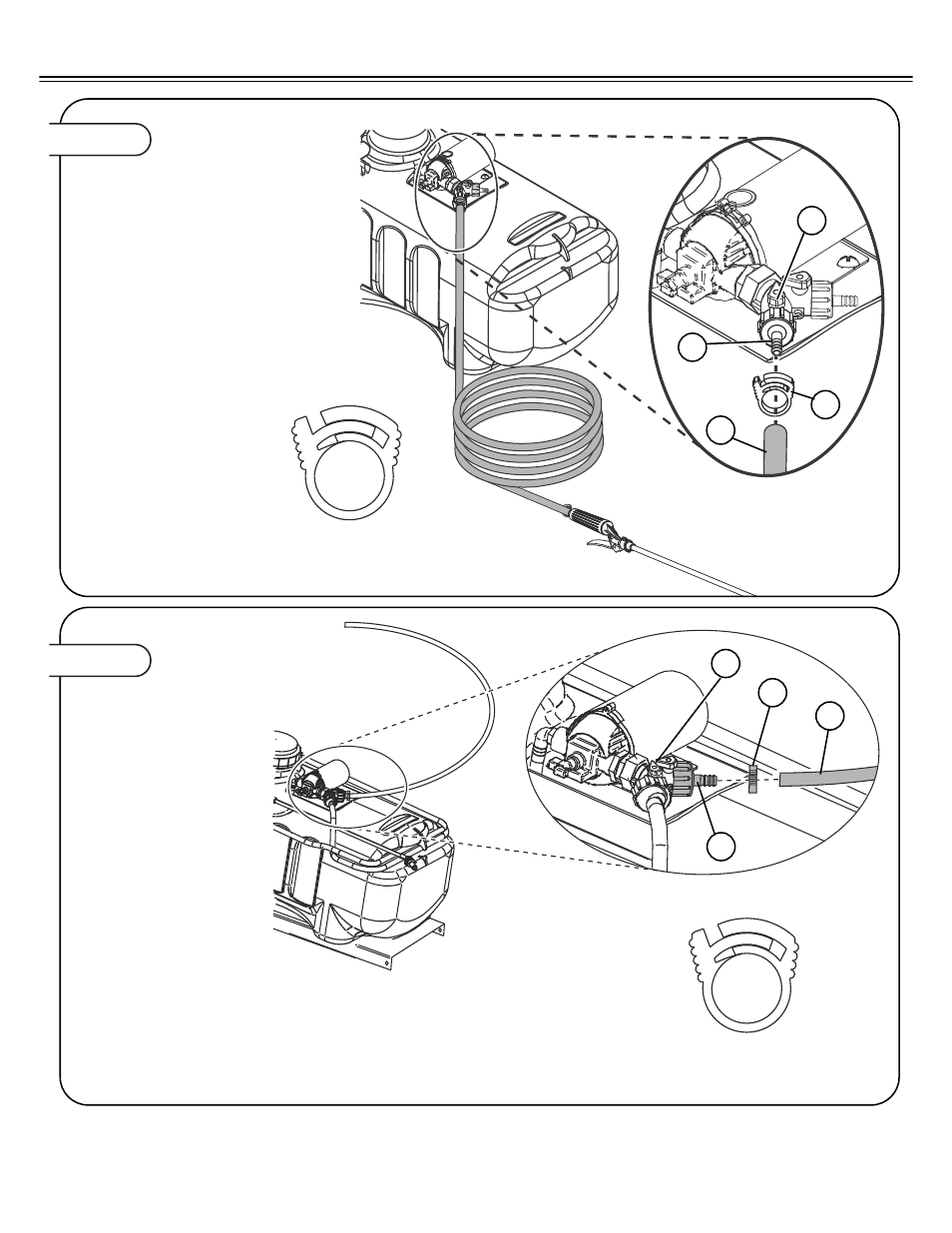

Figure 5.

5a. Attachez le tuyau de

baguette magique (14) previ de

bavure de tuyau aux 23) (ously

installés sur la valve duelle de

pièce en t (9) comme montré.

5b. Maintenez employer en

place de tuyau des pinces pour

fixer le collier de la conduite

(15) au-dessus de la bavure de

tuyau.

5c. Arrimez la baguette

magique et le tuyau en l'envel-

oppant autour du dessus du

réservoir de pulvérisateur, fix-

ent alors la baguette magique

à l'agrafe de support de

baguette magique.

ATTACHEZ LE TUYAU DE
BAGUETTE MAGIQUE À LA POMPE

15

Collier de serrage de tuyau

Qté. 1

15

14

9

23

Figure 6.

6a. Raccordement des tuyau

de 30 pouces (17) à la bavure

restante de tuyau (23) installée

sur la valve duelle de pièce en t

(9) comme montré.

6b. Maintenez employer en

place de tuyau des pinces pour

fixer le collier de la conduite

(15) au-dessus de la bavure de

tuyau (23).

RACCORDEMENT DES TUYAU
DE PERCHE À LA POMPE

17

15

9

9

15

Collier de serrage de tuyau

Qté. 1

23

ASSEMBLAGE

Advertising
