L-1914FR- D 10.

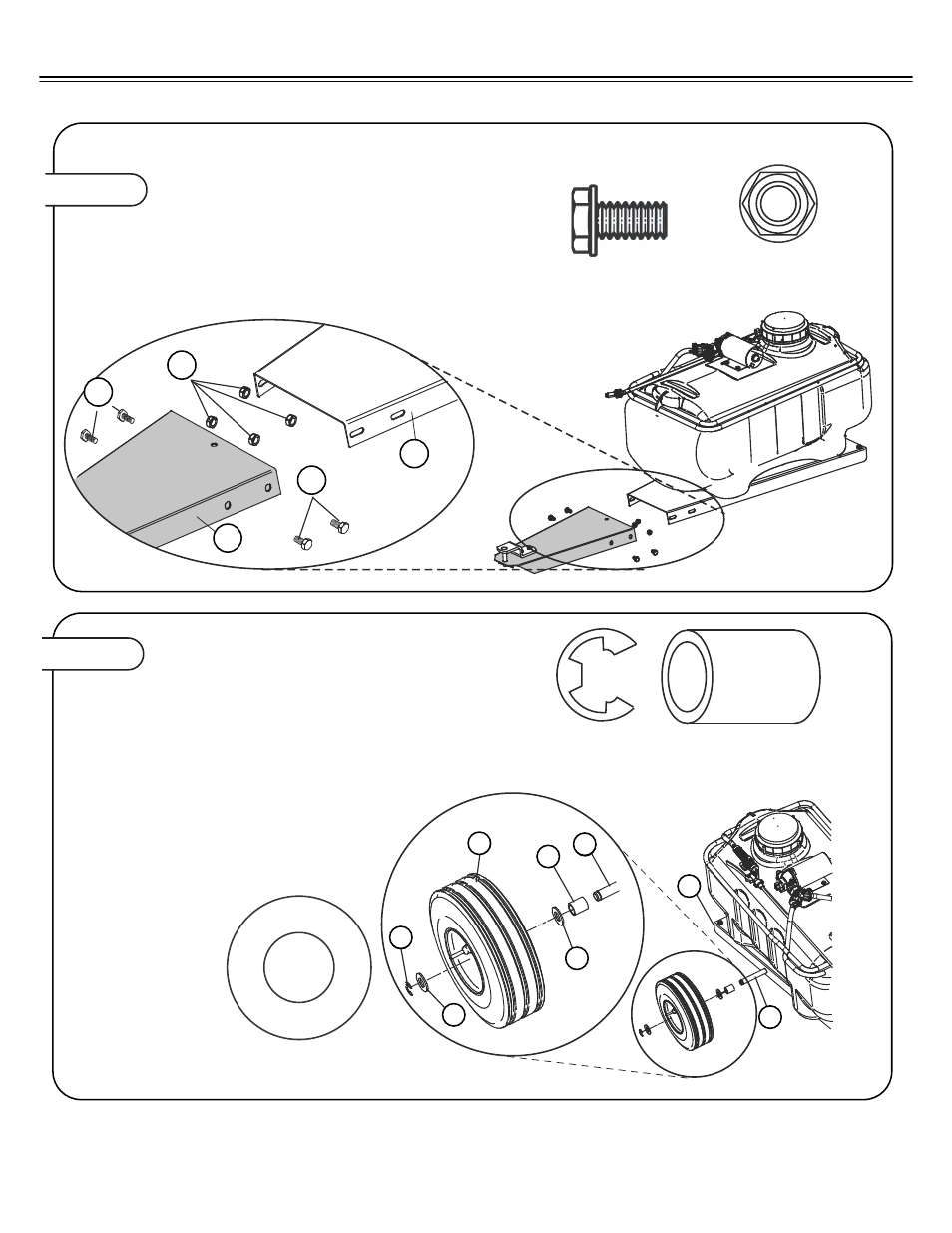

Installez la barre de traction
(34) sur la base arrière (36)
comme indiqué
INSTALLATION DE LA BARRE DE TRACTION Figure 7.
47
47
45
34
36
42
47
37
44
50
44 37
36
Figure 8. INSTALLATION DES ROUES
8a. Installez l'essieu (37) sur la base arrière
(36).
8b. Installez l'entretoise d'essieu (46) sur un
côté de l'essieu (37), puis une rondelle plate
(43), la roue (42) et une autre rondelle plate
(43).
Remarque : Assurez-vous que la tubulure de la valve
est vers l'extérieur pour garantir un bon
gonflement des pneus.
8c. Attachez la bague en E (49) pour bien
fixer la roue à l'essieu.
8d. Répétez les étapes 8a à 8c pour l'autre
roue.
49
43
43
46
37 42
37
36
43
Rondelle plate de 1,58 cm (5/8 po)
Qté. 4
49
Bague en E 1,6 cm (5/8 po)
Qté. 2
46
Entretoise d'essieu
Qté. 2
45
Contre-écrou séparateur de 0,8 cm
(5/16 po)
Qté. 4
47
Boulon à tête hexagonale à embase de
0,8 x 1,6 cm (5/16 x 5/8 po)
Qté. 4
ASSEMBLAGE
