L-1914FR- D 7.

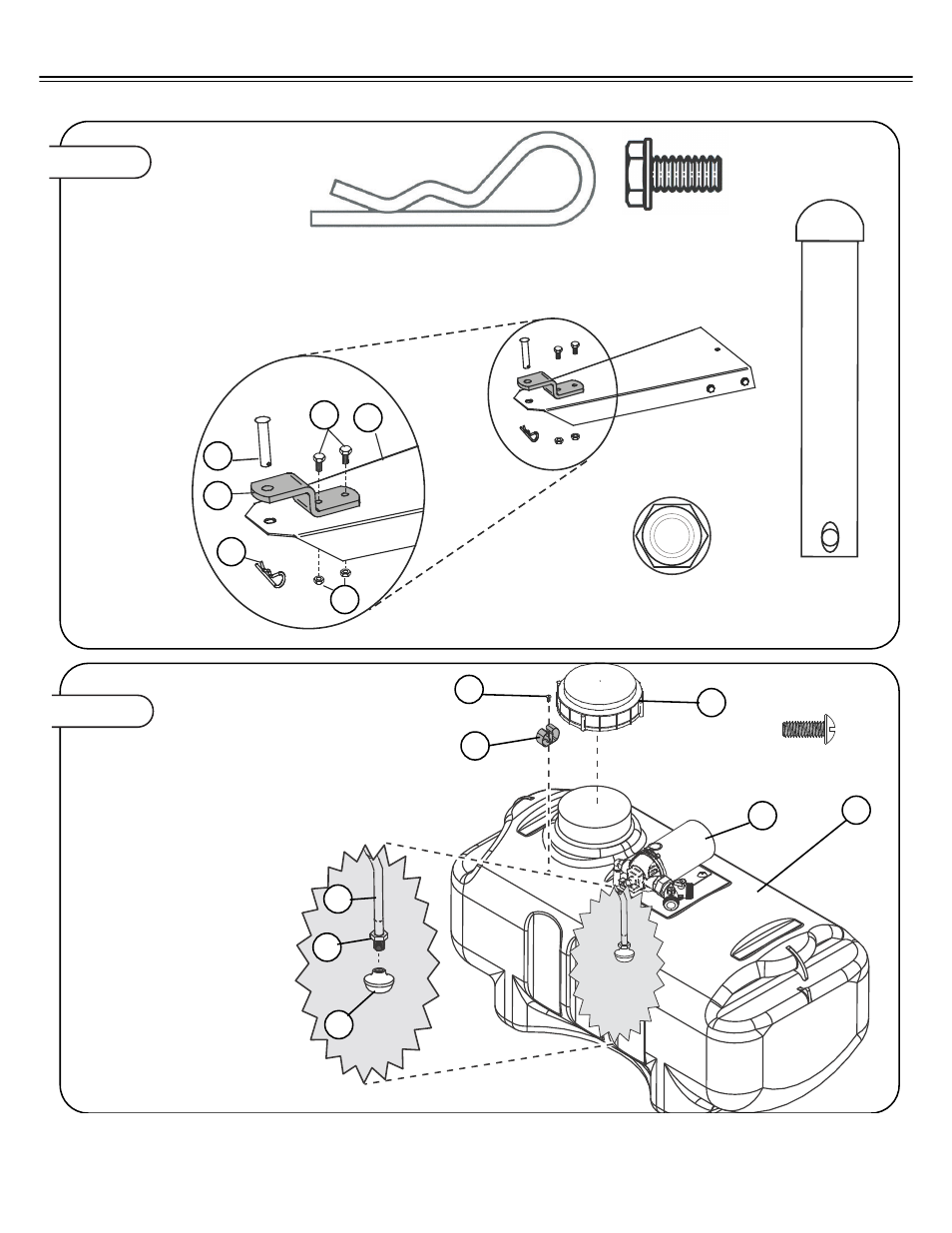

Figure 1. FIXATION DE LA MANILLE
1a. Fixez la manille (33) à la barre
de traction (34).
1b. Installez la goupille d'attelage
(44) et fixez-la à l'aide de la
goupille fendue (48).
2a. Attachez l'agrafe de support
de baguette magique (3) au rés-
ervoir de pulvérisateur (1) en util-
isant le #10-14 X la vis de 3/8
pouce (29), comme montré.
2b. Enlevez le chapeau de réser-
voir (2), au besoin.
2c. Attachez le tamis de maille
(13) l'atteinte dans le réservoir (1)
et en vissant le tamis à l'adapteur
de 1/4 pouce (12) sur l'extrémité
du tuyau d'aspiration (18).
Remarque : Le tuyau d'aspiration (18)
est déjà fixé à la pompe.
ATTACHEZ L'AGRAFE DE SUP-
PORT DE BAGUETTE MAGIQUE
Figure 2.
33
48
44
47 34
45
3
1
29
29
Vis, n° 10-24 x 0,95 cm
(3/8 po)
Qté. 1
48
Goupille fendue
Qté. 1
45
Contre-écrou séparateur de 0,8 cm
(5/16 po)
Qté. 2
47
Boulon à tête hexagonale à embase de
0,8 x 1,6 cm (5/16 x 5/8 po)
Qté. 2
44
Goupille d'attelage”
Qté. 1
13
2
12
18
4
ASSEMBLAGE
