68 AX 2001...2020 Manuel du Produit
Installation électrique
07/2007
BECKHOFF

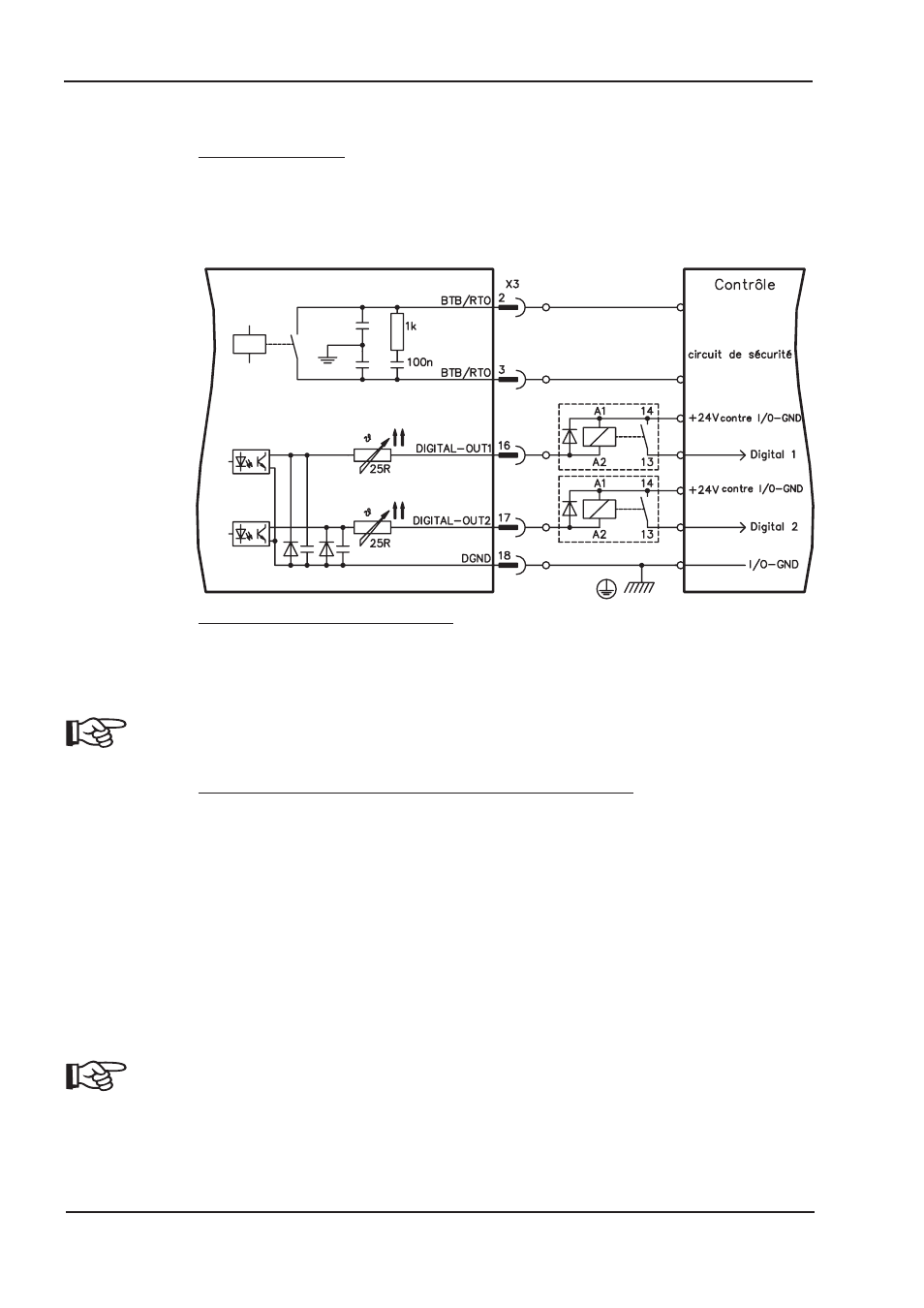

8.14.4 Sorties numériques (X3)
Propriétés techniques
— La masse de référence est Digital GND (DGND, borne X3/18)
— Toutes les sorties numériques sont sans potentiel
— DIGITAL-OUT1 et 2 : Open-Collector, 30V DC, 10mA max.
BTB/RTO
: Sortie sur relais, 30 DC ou 42 V AC, 0.5 A max.
— Taux d’échantillonnage 250 μs
Contact “Prêt” à fonctionner BTB/RTO
L'état prêt à fonctionner (bornes X3/2 et X3/3) est signalé via un contact à relais sans potentiel.
Le contact est fermé pour le variateur prêt à fonctionner, le message n'est pas influencé par le
signal Enable, par la limitation I²t et par le seuil de ballast.
Tous les défauts engendrent une retombée du contact BTB et une inactivation de
l'étage final (en cas de contact BTB ouvert, l’étage final est bloqué -> pas de
puissance). Vous trouverez une liste des messages de défaut à la page 88.
Sorties numériques librement programmables DIGITAL-OUT 1 / 2:
Vous pouvez utiliser les sorties numériques DIGITAL-OUT1 (borne X3/16) et DIGITAL-OUT2
(borne X3/17) pour écrire en sortie des messages de fonctions mémorisées et programmées dans
le variateur.
Le page d’écran “I/O analog” de notre logiciel de mise en service indique la liste des fonctions pré-
programmées.
Dans le cas où le message d'une fonction programmée serait réaffecté à une sortie, le jeu de don-
nées doit être mémorisé dans l'Eeprom du variateur et l'alimentation en courant auxiliaire de
24 V du variateur doit être arrêtée et mise en marche à nouveau
(remise à zéro du logiciel du variateur).
Il faut évaluer les sorties avec un relais inversé (voir schéma de racc. ci-dessus), comme par exem-
ple Phönix DEK-REL-24/I/1 (temp. de démarrage: 6 ms, temp. de coupe circuit: 16ms).
La logique (high-, low-active) explicée dans le manuel d’opération et dans le
système d'aide du logiciel setup se réfère au sortie de relais.
Faire attention au temporisations!
-4.031.1/10,45
AX2000
