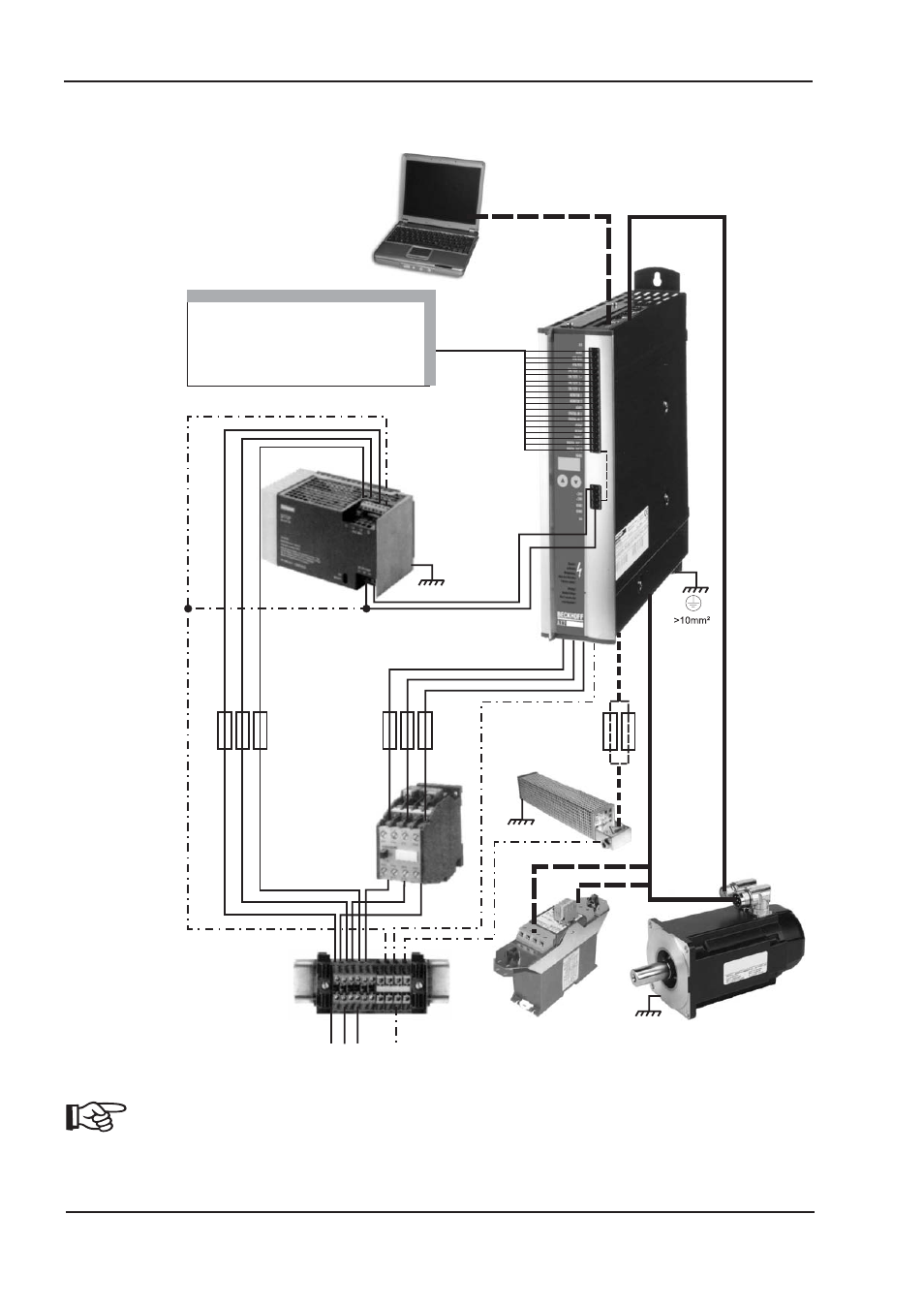

8.4 Composants d'un servosystème
Des conduites dessinées grassement sont blindées. Des conducteurs de
protection sont représentés tiret-pointillé. Des appareils optionnels sont liés tiret à
l’amplificateur.
44 AX 2001...2020 Manuel du Produit
Installation électrique
07/2007
BECKHOFF
Bloc d'alimentation
secteur 24 V
Fusibles
Contacteur d'en-
traînement
Bornes de
connexion
Moteur
Résistance bal-
last (optional)
PC
Bobine de moteur
(optional)
Control / API
Option -AS-
I/O
