10.2.7 Module d'expansion - 2CAN -
Le connecteur X6 du AX2000 transmet les signaux de l’interface RS232 et de l’interface CAN.
L’affectation des broches des interfaces ne correspond donc pas à la norme et nécessite l’utilisation
d’un câble spécial si les deux interfaces doivent être utilisées simultanément.

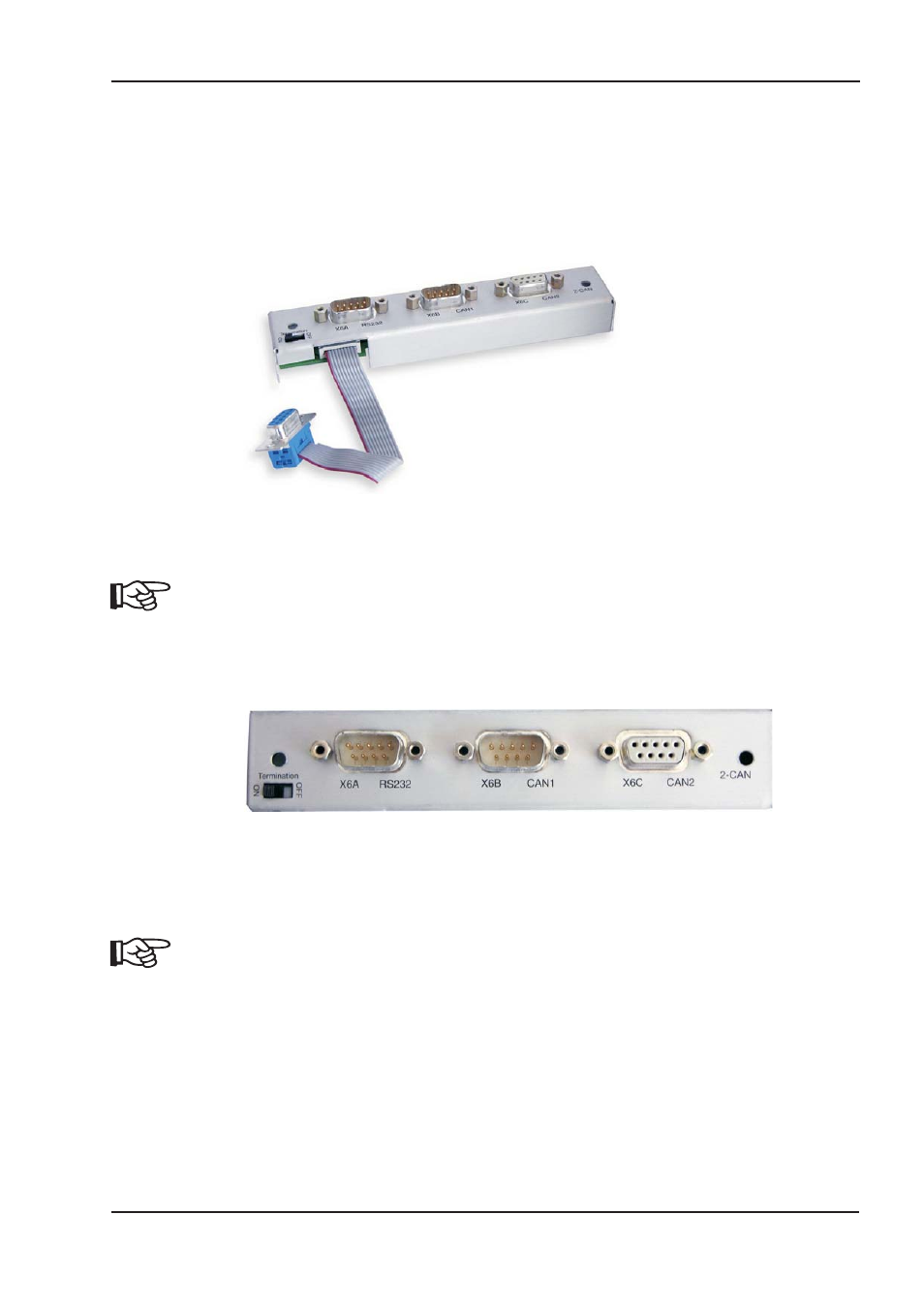

Le module d’expansion -2CAN- présente ces interfaces séparées sur deux connecteurs SubD. Les
deux connecteurs CAN sont câblés en parallèle. Le commutateur permet d’ajouter une résistance
de terminaison (120
W) au bus lorsque le AX2000 constitue la terminaison du bus.
10.2.7.1 Montage de la carte d'expansion
Le module se visse à l’emplacement des options, une fois le couvercle enlevé (voir p. 98):
l Visser les boulons de distance dans les alésages filetés de la patte de fixation.
l Placez le module d'expansion sur l'emplacement des options.
l Visser les vis dans les boulons de distance.
l Mettez la douille SubD9 dans le Connecteur X6 à le variateur.
10.2.7.2 Vue de face
10.2.7.3 Technique de raccordement
Il est possible d’utiliser du câble normalisé avec blindage pour les interfaces RS232 et CAN.
Lorsque le variateur constitue le dernier élément du bus CAN, le commutateur de
terminaison doit être basculé sur ON.
Sinon, le commutateur doit rester sur la position OFF (état à la livraison).
