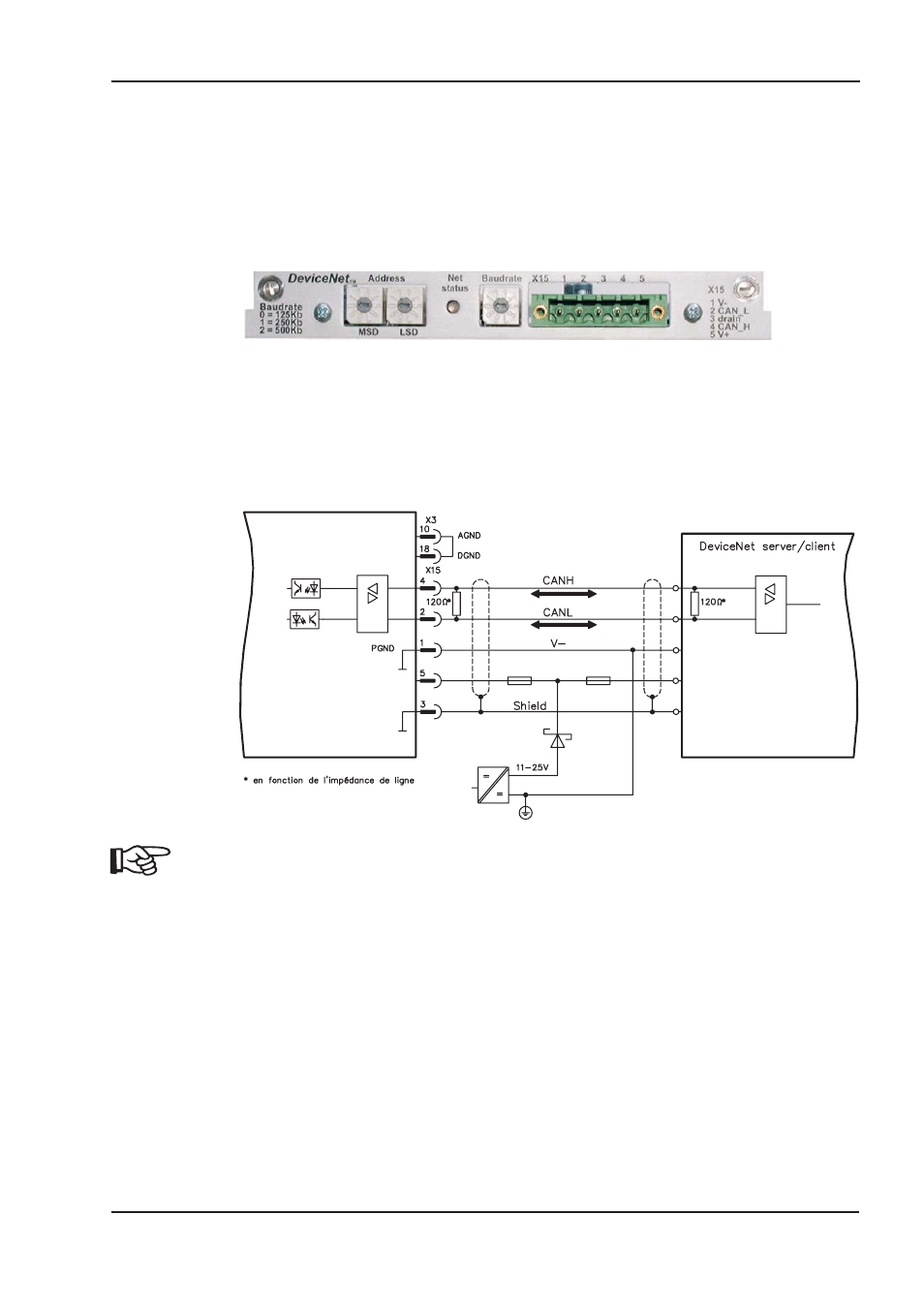

Carte d'expansion - DEVICENET -
Ce documentation décrit la carte d’expansion DeviceNet de variateur AX2000.
Les informations relatives à l’étendue des fonctions et le protocole logiciel figurent dans le manuel
relatif au profil de communication DeviceNet.
10.2.5.1
Vue de face
10.2.5.2
Technique de raccordement
Le choix des câbles, le câblage, le blindage, le connecteur, la terminaison de bus et les temps de
fonctionnement sont décrits dans le document “Spécification DeviceNet, tome I, II", publié par
l’ODVA.
10.2.5.3
Schéma de raccordement
AGND et DGND (connecteur X3) doivent être strappés !
AX 2001...2020 Manuel du Produit
