HD SCAN™
PAGE 27
Chapitre 4 : MISE EN SERVICE

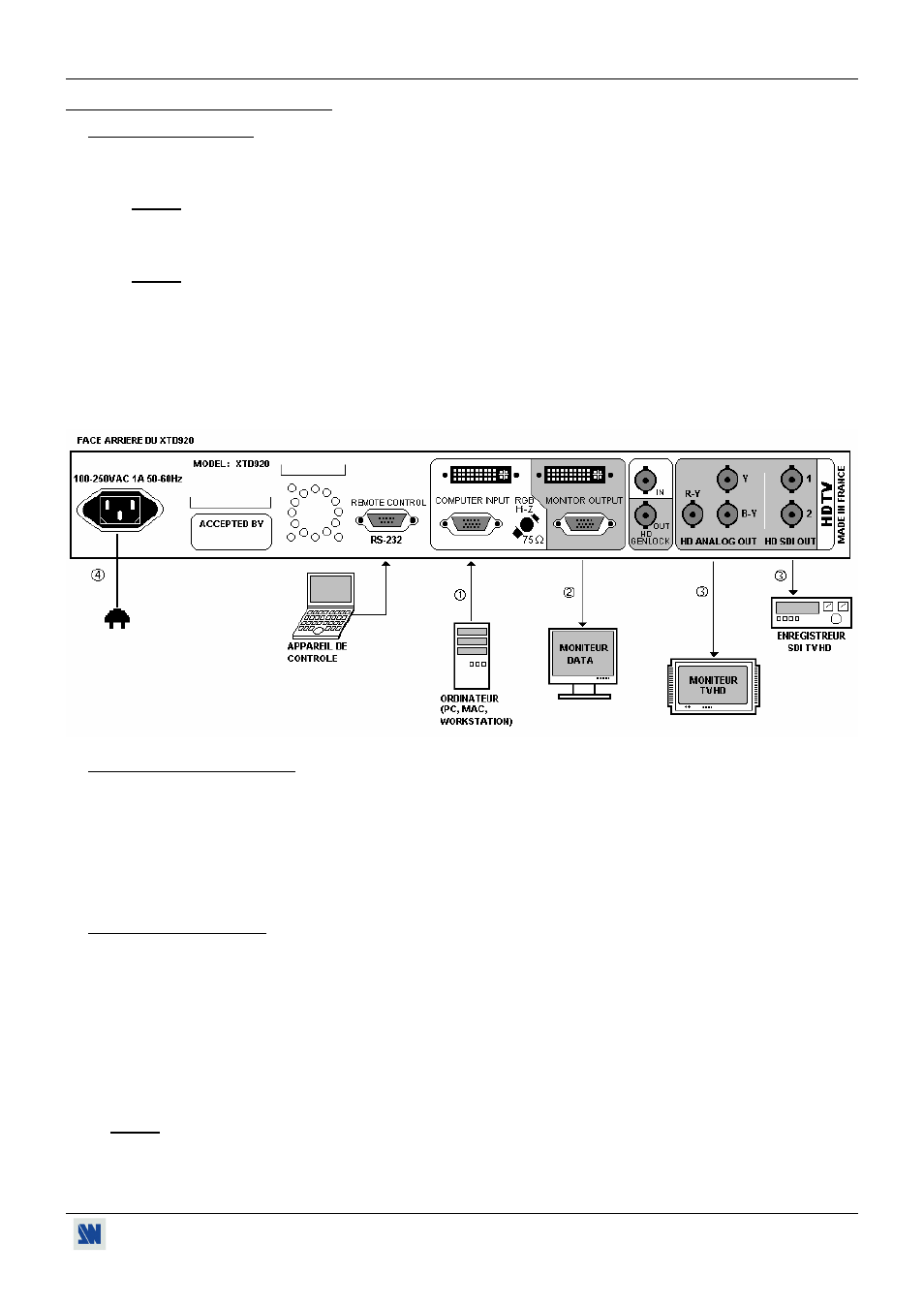

4-1. RACCORDEMENTS
c Raccordez votre ordinateur (PC, MAC ou Station de travail) à l’entrée "COMPUTER INPUT" du HD SCAN ™
(connecteur HD15 femelle ou DVI-I)
NOTE: Les connecteurs DVI-I sont optionnels (COMPUTER INPUT et MONITOR OUTPUT).
d Raccordez le moniteur de votre ordinateur à la sortie "MONITOR OUTPUT" du HD SCAN ™ (connecteur HD15
femelle ou DVI-I).
NOTE: Positionnez le bouton Hi-Z/75Ω sur Hi-Z si vous raccordez un moniteur sur le connecteur "MONITOR
OUTPUT". Sinon positionnez le sur 75 Ω.
e Raccordez votre afficheur TVHD (moniteur TVHD, enregistreur TVHD) à la sortie HDTV (ANALOG ou SDI) du
HD SCAN ™ .
f Raccordez le cordon secteur au HD SCAN ™ et mettre l’interrupteur principal sur "I" (face avant).
g Mettez sous tension l'afficheur (moniteur TVHD ...) et ensuite votre ordinateur.
4-2. RÉGLAGES DU PRODUIT
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts du HD SCAN ™ (menu
4-5 de l'écran LCD).
d Sélectionnez un format de sortie avec le menu 2-2 de l'écran LCD.
e Sélectionnez un mode de synchronisation (output rate) avec le menu 2-3 de l'écran LCD.
f Sélectionnez un type de synchro de sortie avec le menu 2-4 de l'écran LCD.
4-3. RÉGLAGES D'IMAGE
c Sélectionnez le mode 16/9 avec les boutons de la face avant (la LED 16/9 est allumée).
d Réglez la position et la taille avec les boutons de la face avant pour afficher l'image en plein écran.
e Sélectionnez si nécessaire un mode (4/3 ou ZOOM). Si vous sélectionnez ZOOM, réglez la taille verticale et
horizontale de l'image avec les boutons de la face avant.
f Appuyer sur le bouton STORE (jusqu'à ce que la LED clignote une fois) pour mémoriser tous les réglages.
g Effectuez les autres réglages, si nécessaire, disponible dans le menu 3 de l'écran LCD (black level, RGB level,
flicker level, horizontal smooth...). Validez tous les réglages du LCD avec ENTER.
NOTE: Le HD SCAN ™ est équipé de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire contient les
paramètres du format d'entrée et tous les réglages d'image (position, taille, brightness...). Lorsque les 40 blocs
mémoire sont occupés, chaque nouvelle mémorisation efface la mémoire la plus ancienne.
