HD SCAN™
PAGE 26

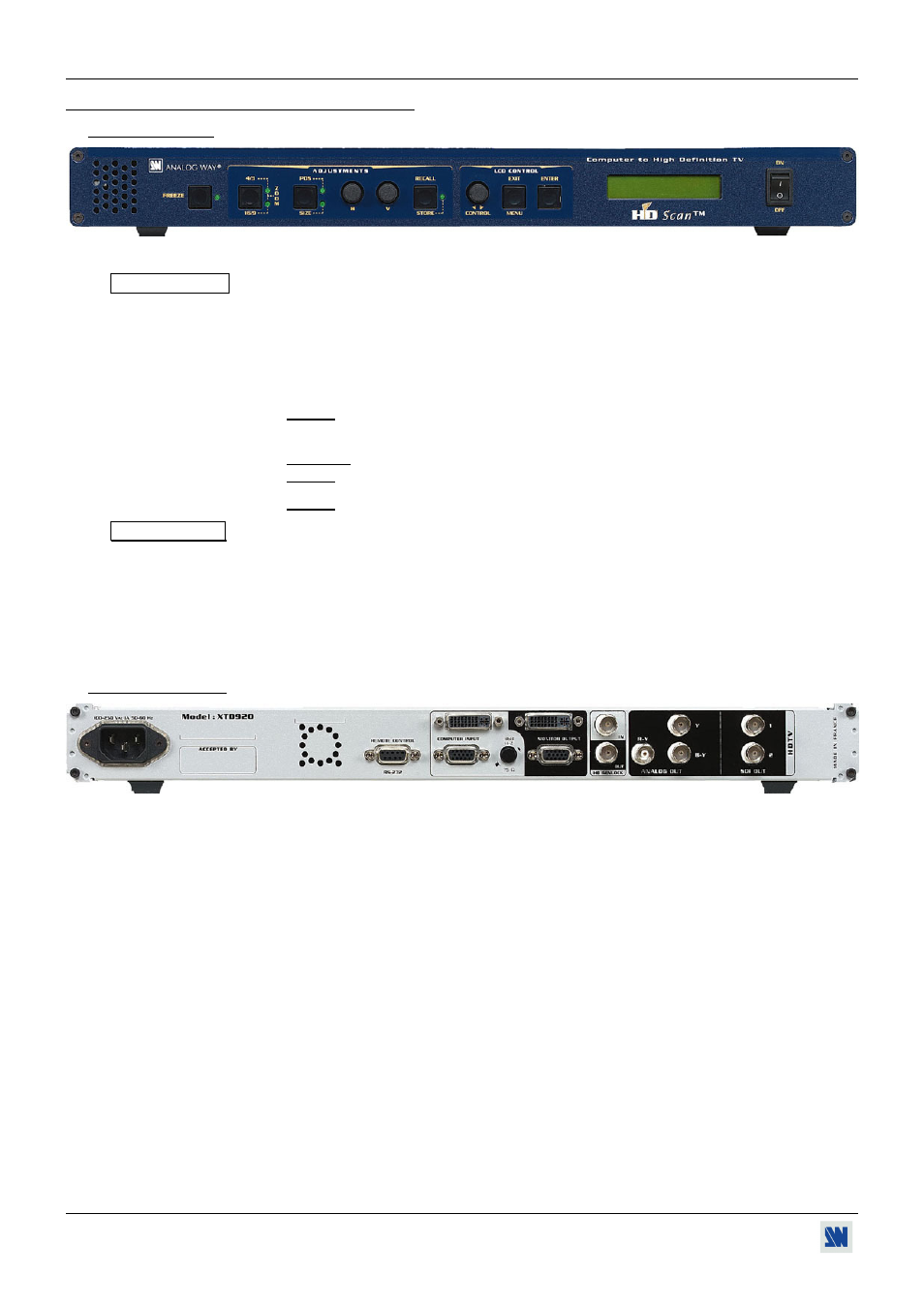

Chapitre 3 : DESCRIPTION TECHNIQUE
3-1. FACE AVANT
FREEZE:
Gel d’image (Actif quand la LED clignote). Voir aussi le menu 4-3 de l'écran LCD.
ADJUSTMENTS
4/3 - 16/9 - ZOOM:
Sélection des modes 4/3, 16/9 ou ZOOM.
POS / SIZE:
Sélection des modes "Position" et "Taille" de l’image.
H:
Réglage Horizontal de l’image.
V:
Réglage Vertical de l’image.
NOTE: Les codeurs H et V agissent sur la position et la taille de l'image en fonction du
mode sélectionné par la touche POS/SIZE.
RECALL / STORE: RECALL
(Appui Bref): Permet de rappeler tous les réglages d'image enregistrés.
STORE (Appui Long, la LED s’allume): Permet d’enregistrer tous les réglages d’image.
NOTE: Le HD SCAN
™
est équipé de 40 blocs mémoire de réglages.
LCD CONTROL
CONTROL :
Permet de naviguer dans les menus de l'écran LCD.
EXIT / MENU:
Permet de sortir des menus de l'écran LCD.
ENTER:
Permet de valider une fonction.
ON / OFF:
Interrupteur d’alimentation générale (O = OFF, I = ON).
3-2. FACE ARRIÈRE
ENTRÉE SECTEUR:
Connecteur au standard CEI (100-250 VAC, 50-60 Hz Automatique).
REMOTE CONTROL:
Interface au standard RS-232 sur connecteur DB9 femelle.
COMPUTER INPUT:
Entrée informatique sur connecteur HD15 femelle (connecteur DVI-I en option).
RGB Hi-Z / 75 Ω:
Charge des signaux RGB. Si vous raccordez un moniteur sur le connecteur MONITOR
OUT, positionnez ce bouton sur Hi-Z. Sinon positionnez le sur 75 Ω.
MONITOR OUTPUT:
Sortie moniteur (passage en boucle) sur connecteur HD15 femelle (connecteur DVI-I en
option).
HD GENLOCK:
IN:
Entrée GENLOCK sur 1 connecteur BNC (HDSDI sur XTD920-HDDG ou HD analogique
sur XTD920-HDAG).
OUT:
Sortie GENLOCK (passage en boucle).
HDTV:
Sortie TVHD (analogique et numérique).
ANALOG OUT:
Sortie TVHD composante analogique (R-Y, Y , B-Y) sur 3 connecteurs BNC.
SDI OUT (1 et 2):
Double sortie TVHD numérique (SDI) sur connecteurs BNC.
