Mode 2-Way Active (2-WAY)

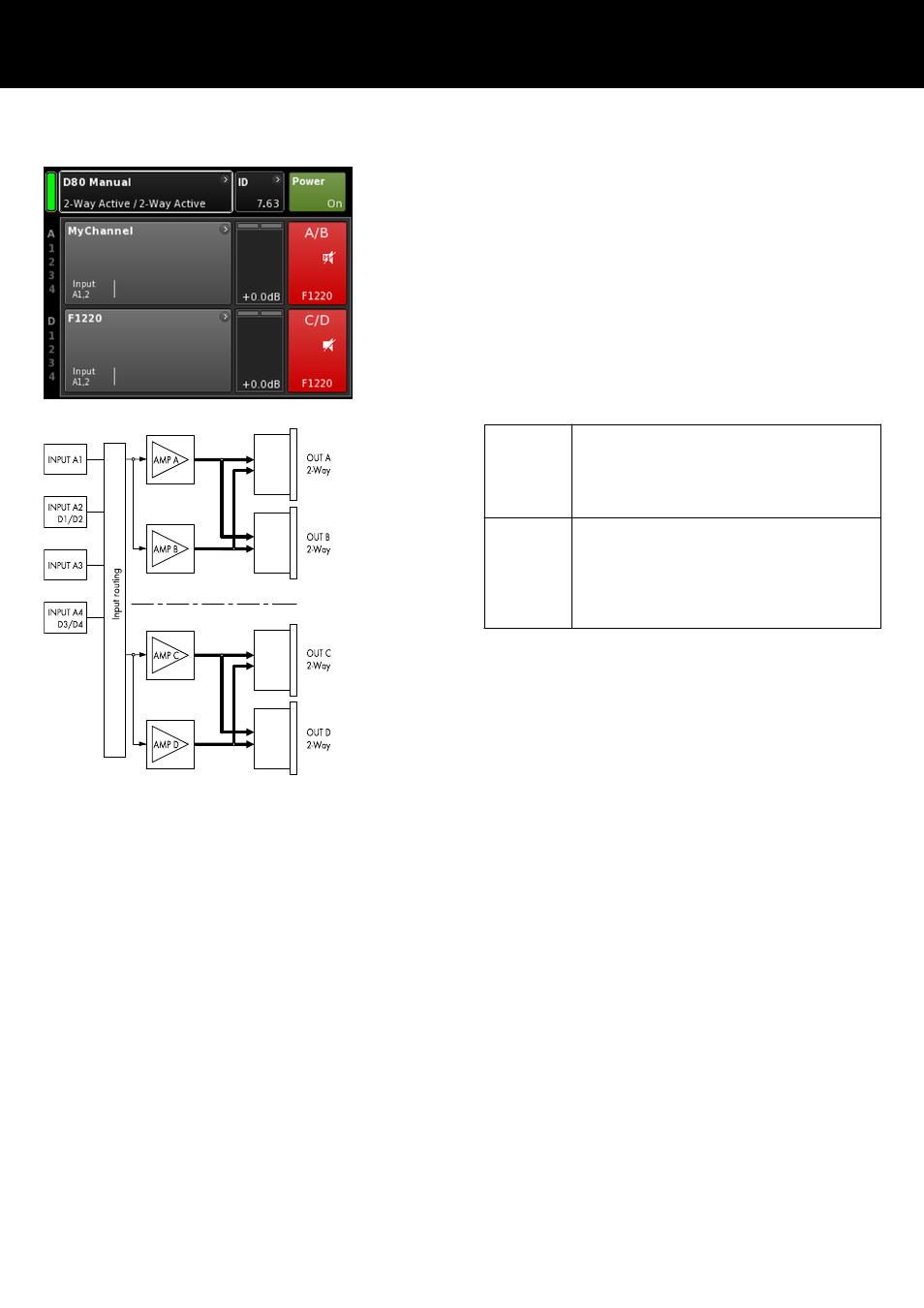

Le mode 2-Way Active est destiné à des systèmes d&b actifs.
En mode 2-Way Active, les deux canaux d'amplificateur de la
paire correspondante (AMP A/B, AMP C/D) sont raccordés aux
connecteurs de sortie (AMP A et AMP B vers OUT A et OUT B... ).
L'entrée audio de chaque paire de canaux d'amplification peut
être affectée par le routage d'entrée.
Tous les paramétrages du canal A (C) et le signal d'entrée corres‐
pondant sont reliés au canal B (D).
Les équivalences des broches des connecteurs NL4 et EP5 au
mode de sortie figurent dans le tableau ci-dessous.
NL4 SORTIE ENCEINTE A/B (C/D):
1+ = Amp A (C) pos. (LF)
1— = Amp A (C) neg.(LF)
2+ = Amp B (D) pos. (MF/HF)
2— = Amp B (D) neg. (MF/HF)
EP5 SORTIE ENCEINTE A/B (C/D):
1 = Amp A (C) pos. (LF)
2 = Amp A (C) neg. (LF)
3 = Amp B (D) pos. (MF/HF)
4 = Amp B (D) neg. (MF/HF)
5 = n.c.
Mode 2 x 2-Way Active
