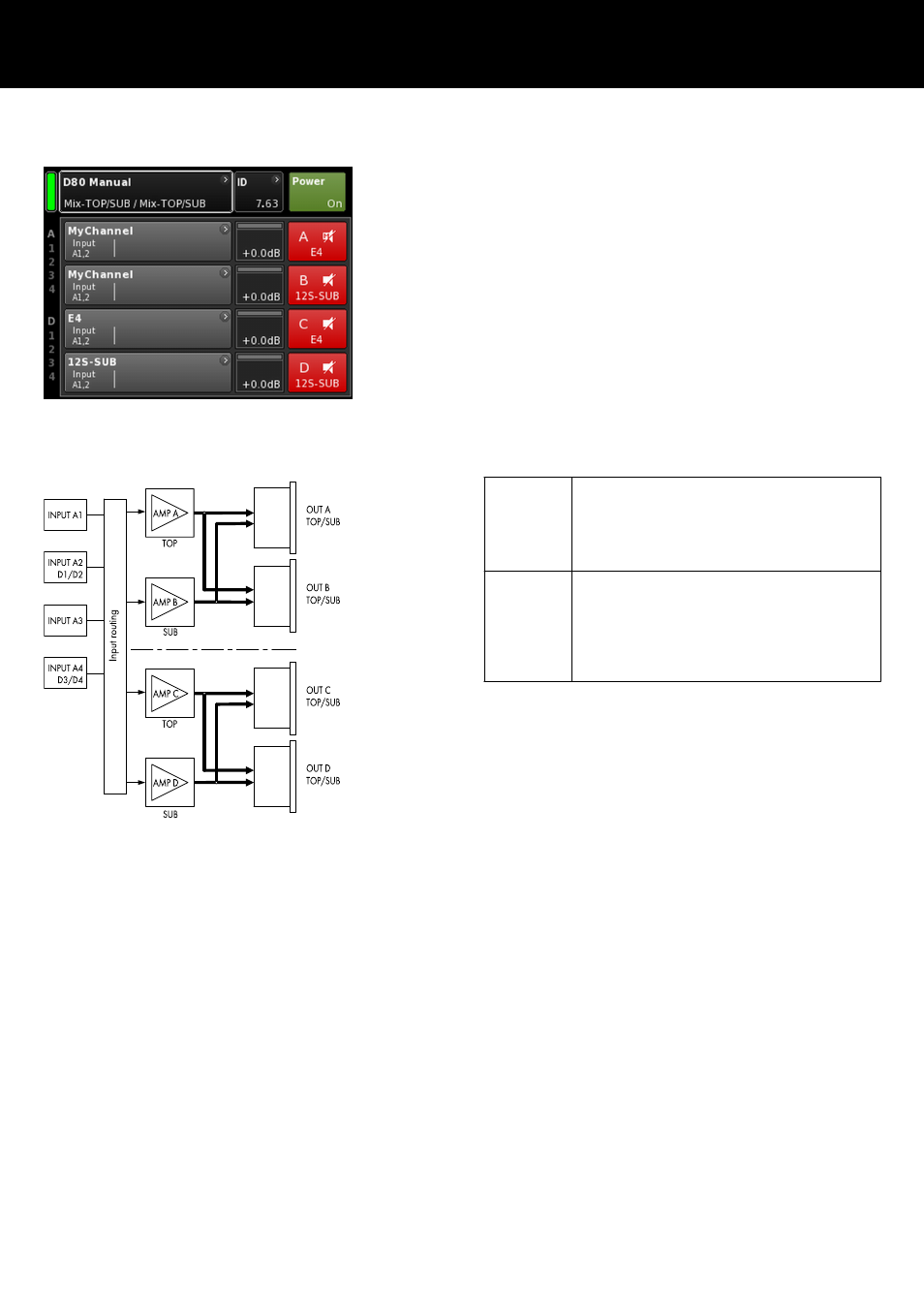

Mode Mix TOP/SUB (A/B MIX, C/D MIX)
Le mode Mix TOP/SUB permet d'associer des systèmes passifs
d&b et des Sub-Bass d&b actifs et de les raccorder à l'amplifica‐
teur à l'aide d'un câble à 4 conducteurs.
Les réglages des enceintes TOP peuvent être sélectionnés sur le
canal A (C) et ceux des SUBS sur le canal B (D).
En mode Mix TOP/SUB, les deux canaux de l'amplificateur de la
paire correspondante (AMP A/B, AMP C/D) sont raccordés aux
connecteurs de sortie (AMP A et AMP B vers OUT A et OUT B...).
L'entrée audio de chaque canal d'amplification peut être affectée
par routage d'entrée.
Deux connecteurs de sortie (A/B, C/D) sont câblés en parallèle,
utilisant les pins correspondants pour les configurations TOP et
SUB.
Les équivalences des broches des connecteurs NL4 et EP5 au
mode de sortie figurent dans le tableau ci-dessous.
NL4 SORTIE ENCEINTE A/B (C/D):
1+ = Amp A (C) pos. (TOP)
1— = Amp A (C) neg.(TOP)
2+ = Amp B (D) pos. (SUB)
2— = Amp B (D) neg. (SUB)
EP5 SORTIE ENCEINTE A/B (C/D):
1 = Amp A (C) pos. (TOP)
2 = Amp A (C) neg. (TOP)
3 = Amp B (D) pos. (SUB)
4 = Amp B (D) neg. (SUB)
5 = n.c.
Mode 2 x Mix TOP/SUB
