4.3.3. Connecteurs de sortie
AVERTISSEMENT !
Risque d'électrocution.
Les connecteurs de sortie de l'amplificateur peuvent véhiculer une
tension électrique dangereuse.
–
N'utiliser que des câbles d'enceintes isolés avec des connec‐
teurs correctement équipés.
–
Ne jamais raccorder un connecteur de sortie d'amplificateur à
un autre connecteur de sortie ou d'entrée, ou à une prise de
terre.

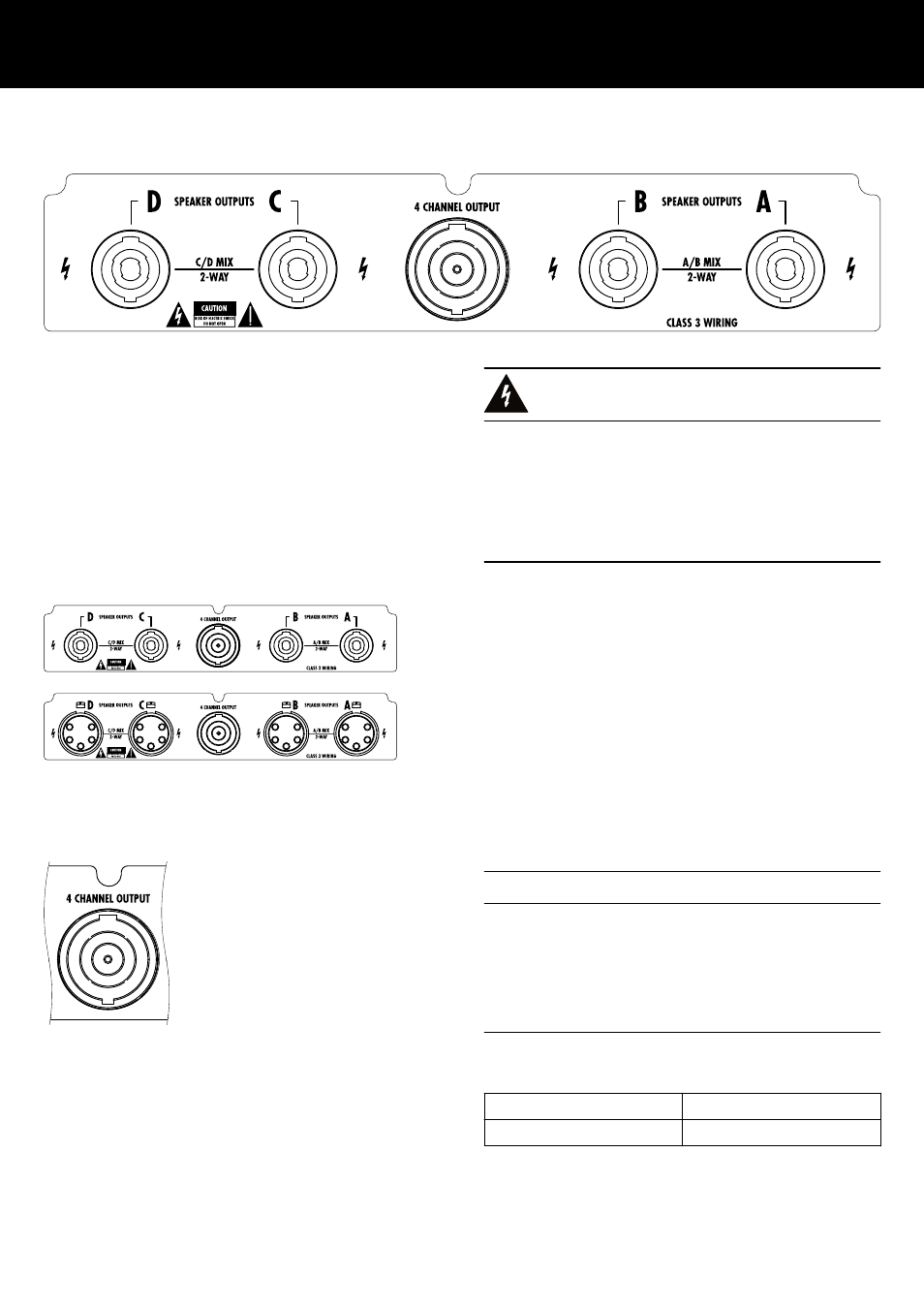

SPEAKER OUTPUTS
Selon l'option de connexion choisie, l'amplificateur est fourni avec
quatre connecteurs de sortie NL4 ou EP5 (1 pour chaque canal de
sortie d'amplification).
L'affectation des broches des connecteurs de sortie est automati‐
quement modifiée en fonction du mode de sortie sélectionné.
Note : Une description détaillée des modes de sortie appli‐
cables et les procédures de configuration du mode de sortie
approprié figurent en Þ Chapitre 9.3.1. "Mode Output"
à la page 37.
Pour plus d'informations relatives aux modes de sortie applica‐
bles de chaque enceinte, se référer au manuel de l'enceinte
correspondante.
4 CHANNEL OUTPUT
AVIS !
Le connecteur 4 CHANNEL OUTPUT sert uniquement d'interface
vers des plaques de connexion en face avant de rack, des câbles
multiconducteurs et des adaptateurs de dérivation.
Ne pas connecter d'enceinte (passive ou active) à ce connecteur,
sous peine de risquer d'endommager les composants de l'enceinte
ou l'amplificateur.
Le connecteur central NL8 véhicule les signaux de sortie des
quatre canaux d'amplification. En voici l'affectation des broches :
1+/— = Canal A pos. / neg.
2+/— = Canal B pos. / neg.
3+/— = Canal C pos. / neg.
4+/— = Canal D pos. / neg.
