10. Enlevez les caches I du bandeau (R7).
11. Dévissez et enlevez la charnière du haut L à droite
(R7).
12. Dévissez le bandeau M et enlevez-le en soulevant la
partie du haut, en partant du milieu, de façon à dé-
gager les trois picots situés à l'intérieur. Faites pivoter
le bandeau vers le bas, puis latéralement, pour déga-
ger le câble (R8).
13. Dévissez le passe-câble N et dégagez-le de son loge-
ment, à droite de l'appareil. Enlevez le câble de son
logement à droite, faites pivoter le passe-câble de
180°, insérez-le dans le logement à gauche et vissez-
le pour le fixer (R12). Insérez le câble dans les loge-
ments , à gauche de la traverse.
14. Remontez le bandeau en faisant passer le câble et le
passe-câble dans l'emplacement prévu à gauche O.
Positionnez correctement les picots de la partie cen-
trale en haut et en bas du bandeau, puis vissez le
bandeau pour le fixer (R10).
15. La charnière supérieure de gauche P est placée à l'in-
térieur de la plinthe (R11). Enlevez-la puis introdui-
sez-la dans le logement situé à gauche sur le
bandeau R. Fixez-la avec les 2 vis (R12).
16. Introduisez et fixez les caches Q sur le bandeau
(R12).
17. Faites sortir le câble du passe-câble vers le haut en
faisant attention à ne pas l'entortiller et fixez-le sur le
bandeau avec du ruban adhésif.
18. Afin de ne pas égarer la charnière supérieure de droi-
te dont vous pourriez avoir besoin plus tard, rangez-
la dans le logement situé dans la plinthe (R11).
19. Enlevez le cache orifices S sur le côté gauche de la
porte du réfrigérateur (R13)
Inversion du sens d'ouverture des portes FR
I

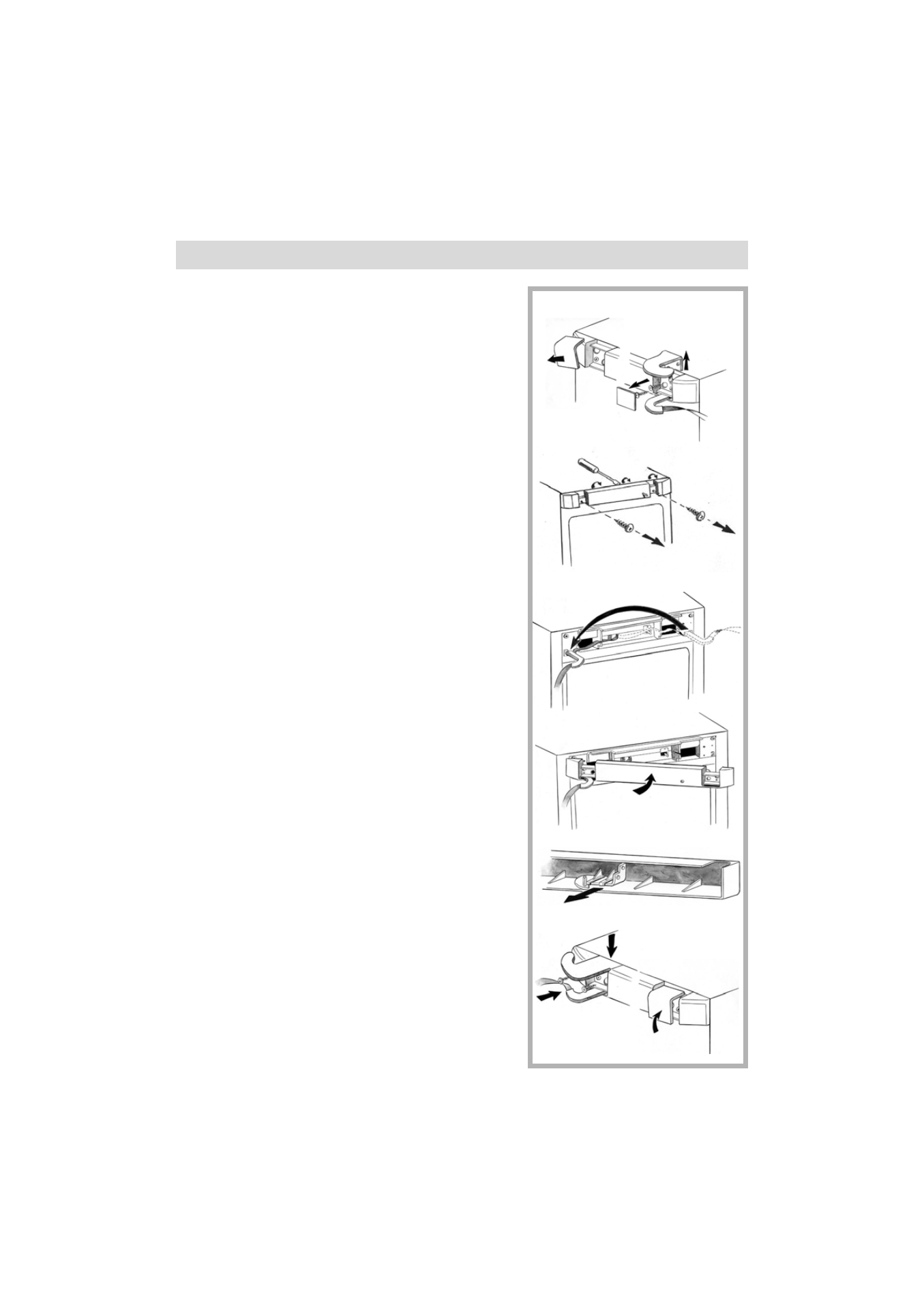

Dessin R7
