68

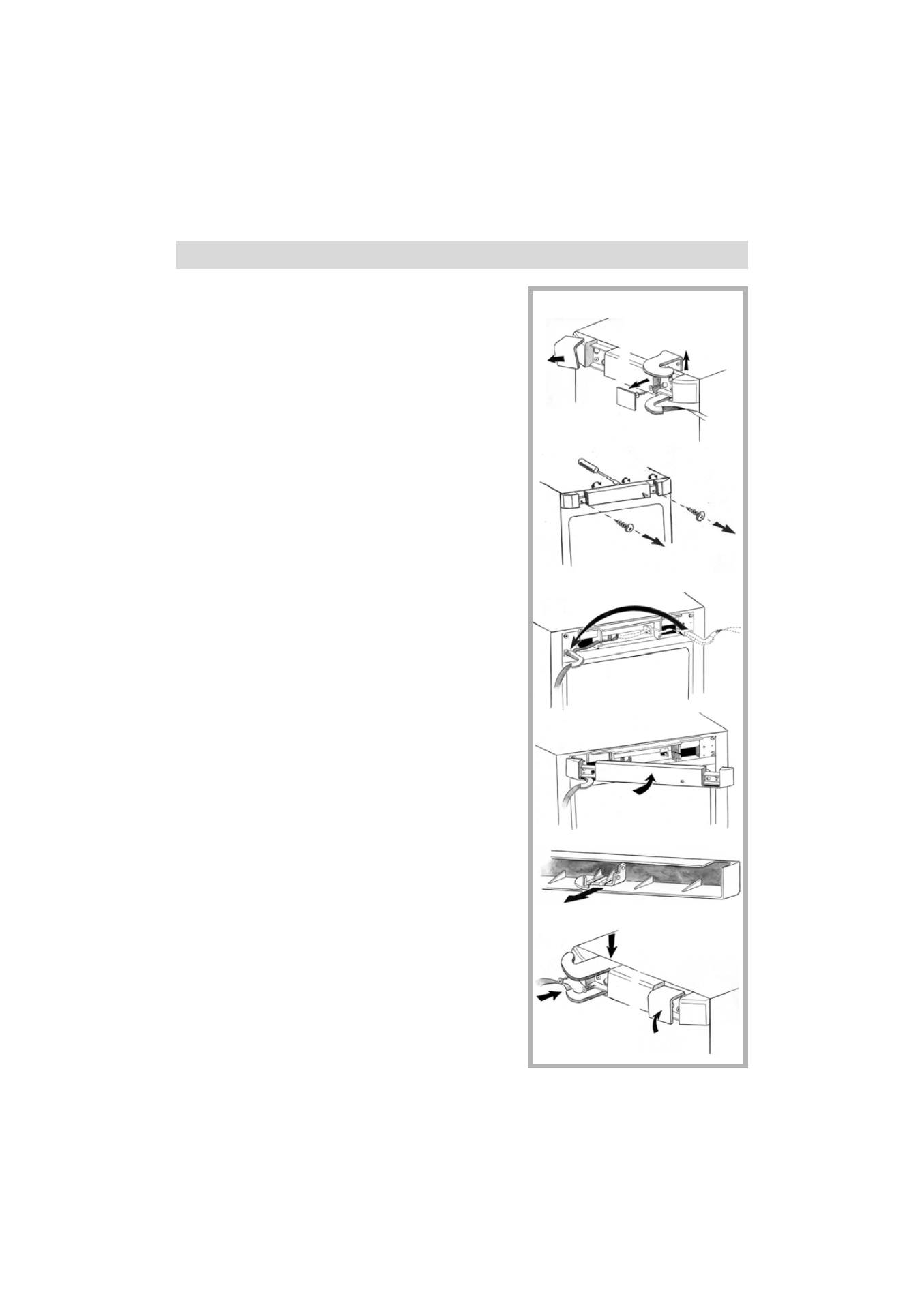

10. Verwijder de afdekplaatjes I van de lijst (R7).
11. Draai het bovenste scharnier L rechts los en verwij-
der het (R7).
12. Schroef de lijst M los en verwijder hem door het bo-
venste deel in het midden op te tillen zodat de drie
puntjes aan de binnenzijde uit hun holte schieten. De
lijst naar beneden toe klappen en dan naar de zijkant
toe om de kabel vrij te leggen (R8).
13. De kabeldoorvoer N losschroeven en uit zijn holte
halena aan de rechter kant van het apparaat. Haal de
kabel uit zijn holte aande rechterkant, draai de ka-
beldoorvoer 180° en breng hem aan in de holte aan
de linkerzijde en schroef hem vast(R12). Breng de
kabel op zijn plaats aan in deze ruimte, links van de
balk.
14. De lijst weer op zijn plaats aanbrengen door de kabel
door de kabeldoorvoer te voeren in de hiervoor voor-
ziene ruimte links O. Zet de kleine puntjes van het
middendeel precies op hun plaats onder en boven-
aan de lijst en dan de lijst vastschroeven (R10).
15. Het bovenste scharnier links L bevindt zich in de plint
(R11). Dit scharnier verwijderen en aanbrengen in de
opening aan de linkerkant op de lijst R. Vastzetten
met de 2 schroeven (R12).
16. De afdekplaatjes Q op de lijst aanbrengen en vaszet-
ten (R12).
17. De kabel naar boven toe uit de kabeldoorvoer halen,
ervoor zorgen dat hij niet gaat kronkelen en zet hem
vas top de lijst met tape.
18. Om het bovenste scharnier rechts niet kwijt te raken,
u zult het misschien later weer willen gebruiken, is
het handig het op te bergen in de openingen aange-
bracht in de plint (R11).
19. Verwijder de afdekplaatjes van de openinen S aan de
linkerzijde van de deur van de koelkast (R13).
Omreken van de openingsrichting van de deuren NL
I
Tekening R7
N
L
I
M
Tekening R9
Tekening R10
O
Tekening R8
Tekening R11
P
Tekening R12
R
Q
Q
