Inversion du sens d'ouverture des portes, Montage des portes, Remontez la plinthe – DE DIETRICH 6355DNX Manuel d'utilisation
Page 10: Fixez le cache arrière b (r18), Insérez les caches supérieurs a (r18)
10

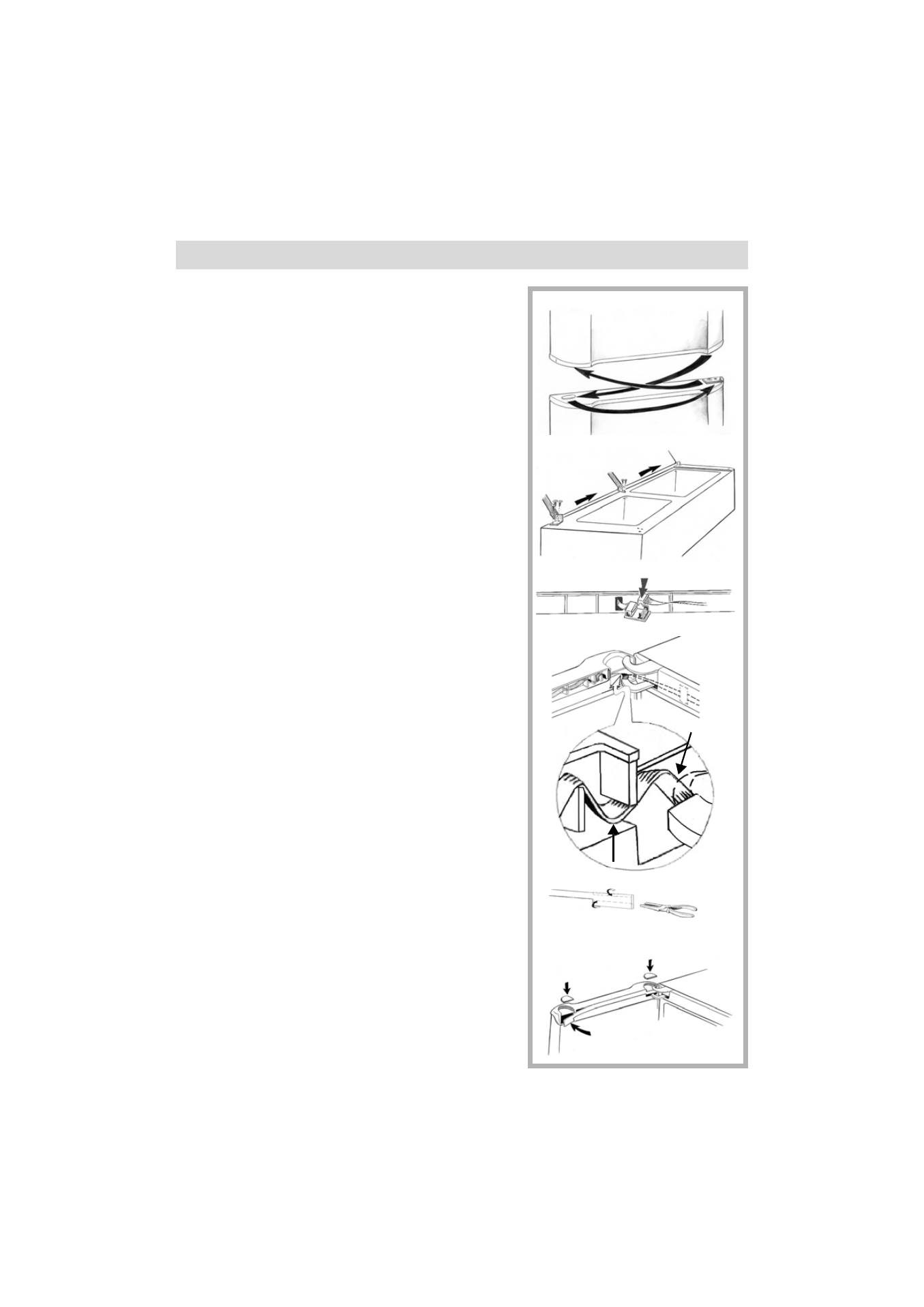

20. Dévissez le bloc métallique de butée de porte T sur
le côté droit de la porte du réfrigérateur, retournez-
le et vissez-le sur le côté gauche de la porte du con-
gélateur, en alignant l'orifice de la plaque sur celui de
la porte (R13). Dévissez le bloc métallique de butée
de porte T sur le côté droit de la porte du congéla-
teur, retournez-le et vissez-le sur le côté gauche de
la porte du réfrigérateur, en alignant l'orifice de la
plaque sur celui de la porte (R13).
21. Insérez le cache orifices S, placé précédemment sur
le côté gauche de la porte du réfrigérateur, sur le
côté droit de cette même porte (R13).
Montage des portes
22. Insérez la porte du congélateur dans la charnière du
haut (R14).
23. Insérez la charnière du milieu et vissez-la pour la
fixer en contrôlant que les cales en plastique soient
bien insérées sur le goujon (R14).
24. Insérez la porte du réfrigérateur dans la charnière du
milieu (R14).
25. Insérez la charnière du bas dans la porte du réfrigé-
rateur, en contrôlant que la cale en plastique soit
bien insérée sur le goujon entre la charnière et la por-
te. Vissez la charnière pour la fixer (R14).
26. Remontez la plinthe.
27. Remettez l'appareil en position verticale et ouvrez la
porte du congélateur jusqu'à la butée.
28. Enlevez le ruban adhésif pour libérer le câble du ban-
deau et branchez le connecteur sur la carte (R15).
29. Faites sortir le câble du passe-câble en le tirant vers
le haut, en faisant attention à ne pas l'entortiller U.
Tirez doucement pour le tendre et insérez-le dans le
labyrinthe formé par les nervures sur la porte V en
partant du point proche de la charnière (R16)
30. A l'aide d'une pince, mettez la partie inférieure et la
partie supérieure sur le côté droit du cache arrière de
la porte (R17)
31. Fixez le cache arrière B (R18)
32. Insérez les caches supérieurs A (R18)
Attendez deux heures avant de rallumer votre
réfrigérateur.
Inversion du sens d'ouverture des portes
FR
Dessin R13
T
S
Dessin R14
Dessin R15
Dessin R16
Dessin R17
Dessin R18
U
V
A
A
B
