FRAISAGE DE TROUS (cycle 208, option de logiciel 19)
3.9
3
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
87

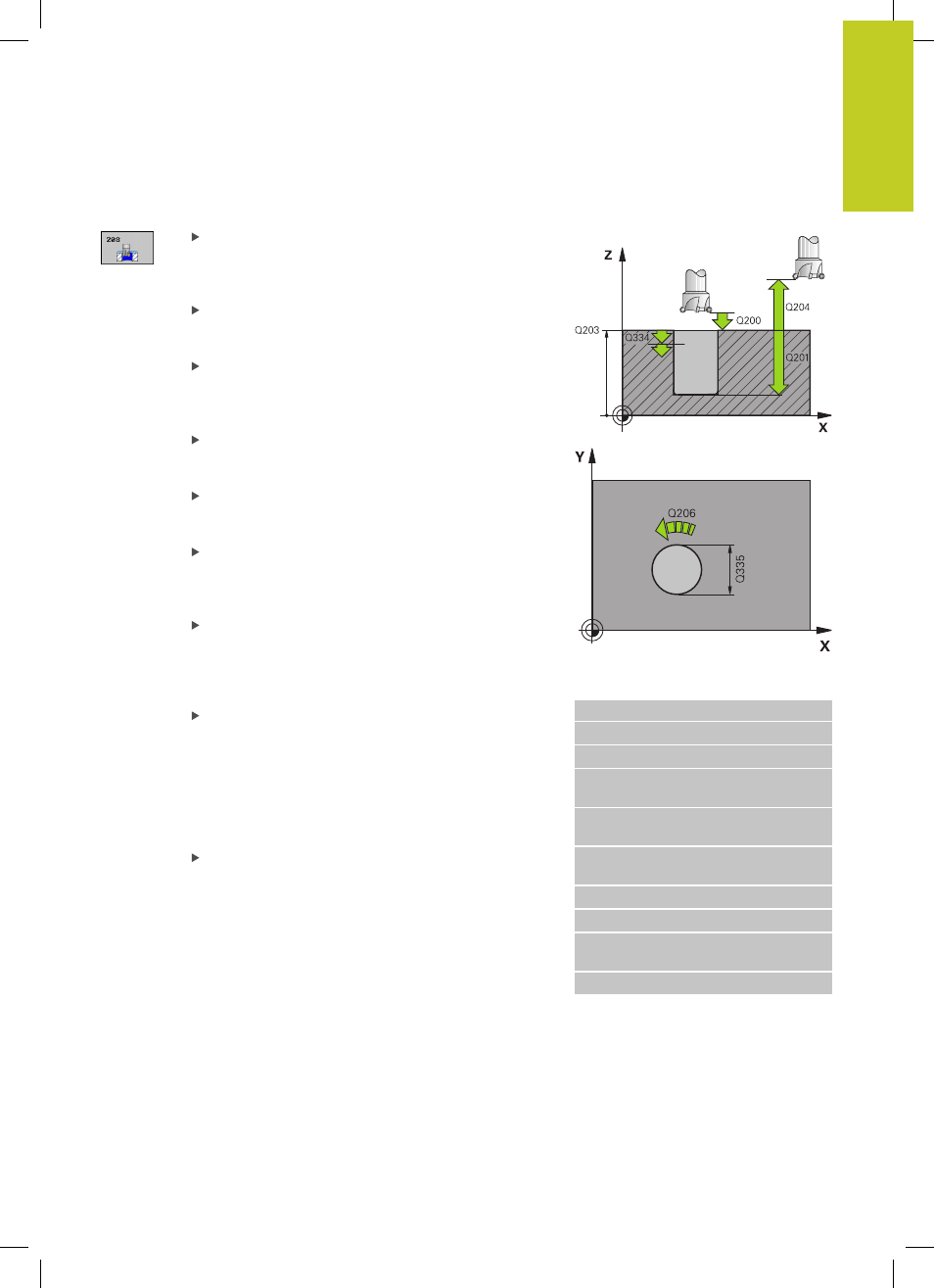

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la face inférieure de l'outil et la
surface de la pièce. Plage d’introduction 0 à
99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : vitesse
de déplacement de l'outil lors de l'usinage sur
la trajectoire hélicoïdale, en mm/min. Plage
d'introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Passe par rotation hélic. Q334 (en incrémental) :
distance parcourue en une passe par l'outil sur une
hélice (=360°). Plage d’introduction 0 à 99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Diamètre nominal Q335 (en absolu) : diamètre du
trou. Si vous programmez un diamètre nominal égal
au diamètre de l'outil, la TNC perce directement
à la profondeur programmée, sans interpolation
hélicoïdale. Plage d'introduction 0 à 99999,9999
Diamètre de pré-perçage Q342 (en absolu) :
dès que vous introduisez dans Q342 une valeur
supérieure à 0, la TNC ne contrôle plus le rapport
entre le diamètre nominal et le diamètre de
l'outil. De cette manière, vous pouvez usiner des
trous dont le diamètre est supérieur à deux fois
le diamètre de l'outil. Plage d'introduction 0 à
99999,9999
Mode de fraisage Q351 : Mode de fraisage avec
M3
+1
= fraisage en avalant
-1
= fraisage en opposition
Séquences CN
12 CYCL DEF 208 FRAISAGE DE TROUS
Q200=2
;DISTANCE D'APPROCHE
Q201=-80
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE
PROF.
Q334=1.5
;PROFONDEUR DE
PASSE
Q203=+100
;COORD. SURFACE
PIÈCE
Q204=50
;SAUT DE BRIDE
Q335=25
;DIAMÈTRE NOMINAL
Q342=0
;DIAMÈTRE PRÉ-
PERÇAGE
Q351=+1
;MODE FRAISAGE
