Principes 15.1
15
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
309

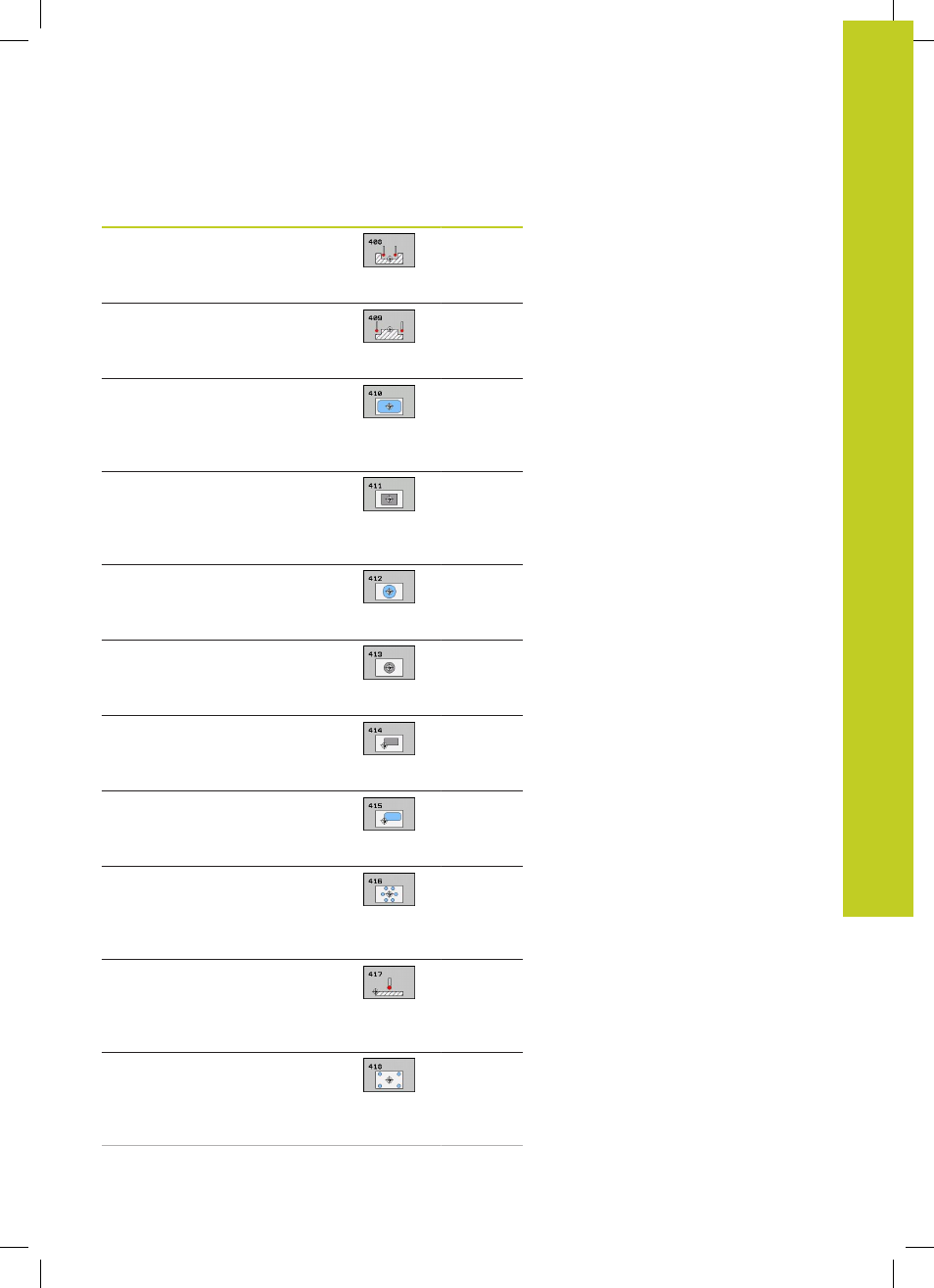

Cycle Softkey Page
408 PT REF CENTRE RAINURE
Mesure intérieure de la largeur d’une
rainure, initialiser le centre de la
rainure comme point d'origine 313
409 PT REF CENTRE OBLONG
Mesure extérieure de la largeur d’un
ilot oblong, initialiser le centre de
l'ilot oblong comme point d'origine 317
410 PT REF. INT. RECTAN
Mesure intérieure de la longueur et
de la largeur d'un rectangle, initialiser
le centre du rectangle comme point
d'origine 320
411 PT REF. EXT. RECTAN
Mesure extérieure de la longueur et
de la largeur d'un rectangle, initialiser
le centre du rectangle comme point
d'origine 324
412 PT REF. INT. CERCLE Mesure
intérieure de 4 points au choix sur
le cercle, initialiser le centre comme
point d'origine 328
413 PT REF. EXT. CERCLE
Mesure extérieure de 4 points au
choix sur le cercle, initialiser le centre
du cercle comme point d'origine 333
414 PT REF. EXT. COIN
Mesure extérieure de 2 droites,
initialiser le point d'intersection
comme point d'origine 337
415 PT REF. INT. COIN
Mesure intérieure de 2 droites,
initialiser le point d'intersection
comme point d'origine 342
416 PT REF. CENTRE C. DE TROUS
(2ème barre de softkeys) Mesure
de 3 trous au choix sur le cercle de
trous ; initialiser le centre du cercle
de trous comme point d'origine 347
417 PT REF. DS AXE PALPEUR
(2ème barre de softkeys) Mesure
d'une position au choix dans l'axe
du palpeur ; l'initialiser comme point
d'origine 352
418 PT REF. 4 TROUS
(2ème barre de softkeys) Mesure en
croix de 2 fois 2 trous, initialiser le
point d'intersection des deux droites
comme point d'origine 354
