MESURE EXTERIEUR TRAVERSE (cycle 426 DIN/ISO : G426, option
de logiciel 17)
16.10
16
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
393
16.10 MESURE EXTERIEUR TRAVERSE (cycle
426 DIN/ISO : G426, option de logiciel
17)

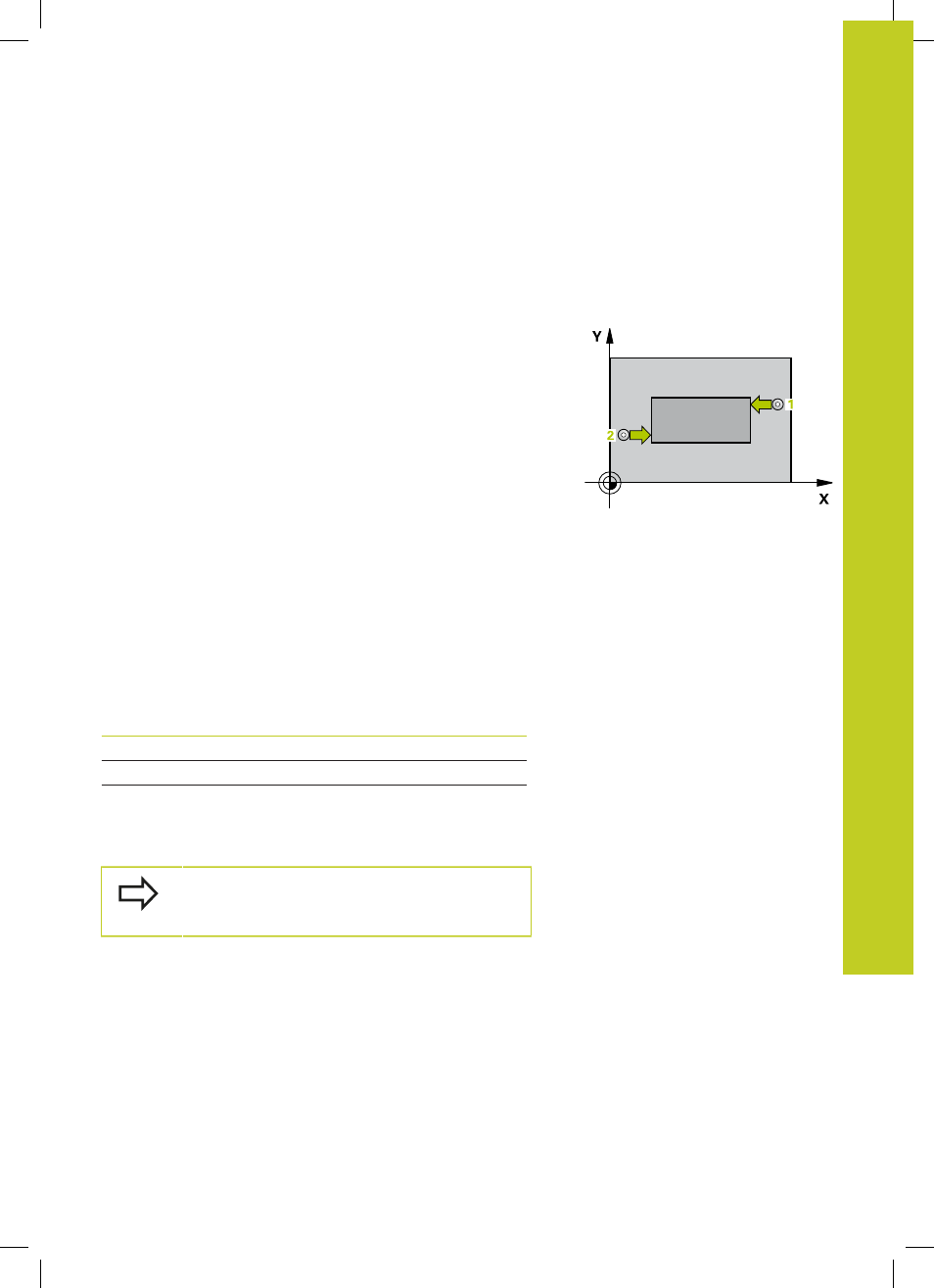

Mode opératoire du cycle
Le cycle palpeur 426 détermine la position et la largeur d'une
traverse. Si vous définissez les tolérances correspondantes dans
le cycle, la TNC compare la valeur effective à la valeur nominale et
mémorise l'écart dans un paramètre-système.
1 La TNC positionne le palpeur au point de palpage 1 en avance
rapide (valeur de la colonne
FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 282).
La TNC calcule les points de palpage à partir des données du
cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). 1er palpage toujours
dans le sens négatif de l'axe programmé
3 Puis, le palpeur se déplace à la hauteur de sécurité pour se
rendre au point de palpage suivant où il exécute la deuxième
opération de palpage.
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité
et mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective de la position milieu
Q166 Ecart de la longueur mesurée
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
