MESURE INTERIEUR RAINURE (cycle 425, DIN/ISO : G425, option
de logiciel 17)
16.9
16
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
391

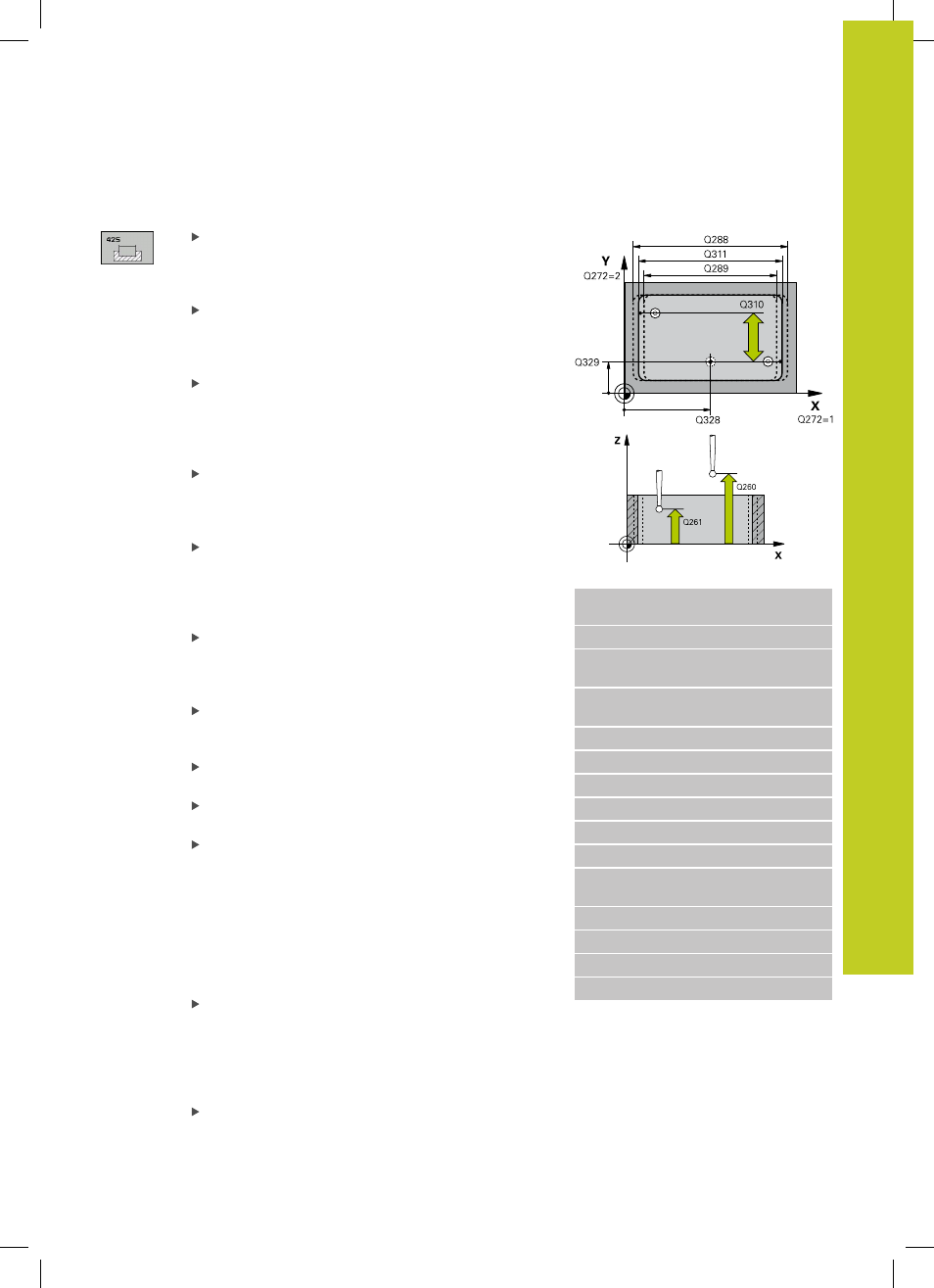

Paramètres du cycle
Point initial 1er axe Q328 (en absolu) : point initial
de l'opération de palpage dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Point initial 2ème axe Q329 (en absolu) :
point initial de l'opération de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Décalage pour 2ème mesure Q310 (en
incrémental) : valeur selon laquelle est décalé le
palpeur avant qu'il n'effectue la 2ème mesure. Si
vous introduisez 0, la TNC ne décale pas le palpeur.
Plage d’introduction -99999,9999 à 99999,9999
Axe de mesure Q272 : axe du plan d'usinage dans
lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe auxiliaire = axe de mesure
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Longueur nominale Q311 : valeur nominale de
la longueur à mesurer. Plage d’introduction 0 à
99999,9999
Cote max. Q288 : longueur max. autorisée. Plage
d’introduction 0 à 99999,9999
Cote min. Q289 : longueur min. autorisée. Plage
d’introduction 0 à 99999,9999
Procès verbal de mesure Q281 : définir si la TNC
doit établir un procès verbal de mesure
0 : ne pas établir de procès verbal de mesure
1 : établir un procès verbal de mesure. La TNC
enregistre par défaut le fichier TCHPR425.TXT
dans le répertoire TNC:\.
2 : interrompre le déroulement du programme et
émettre le procès-verbal de mesure sur l'écran de la
TNC. Poursuivre le programme avec Start CN.
Surveillance d'outil Q330 : définir si la TNC doit
assurer une surveillance d'outil(voir "Surveillance
d'outil"). Plage d'introduction 0 à 32767,9 ou nom de
l'outil avec 16 caractères au maximum
0 : surveillance inactive
> 0 : numéro d'outil du tableau d'outils TOOL.T
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP
(tableau des palpeurs) et seulement lors du palpage
Séquences CN
5 TCH PROBE 425 MESURE INT.
RAINURE
Q328=+75 ;PT INITIAL 1ER AXE
Q329=-12.5 ;POINT INITIAL 2ÈME
AXE
Q310=+0 ;DECALAGE 2ÈME
MESURE
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q311=25 ;LONGUEUR NOMINALE
Q288=25.05 ;COTE MAX.
Q289=25 ;COTE MIN.
Q281=1 ;PROCES VERBAL
MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;OUTIL
Q320=0 ;DISTANCE D'APPROCHE
Q301=0 ;DÉPLAC. HAUT. SÉCU.
