Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de
la pièce
14.5 Compenser la ROTATION DE BASE avec un axe rotatif (cycle 403,
DIN/ISO : G403, option de logiciel 17)
14
298
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013

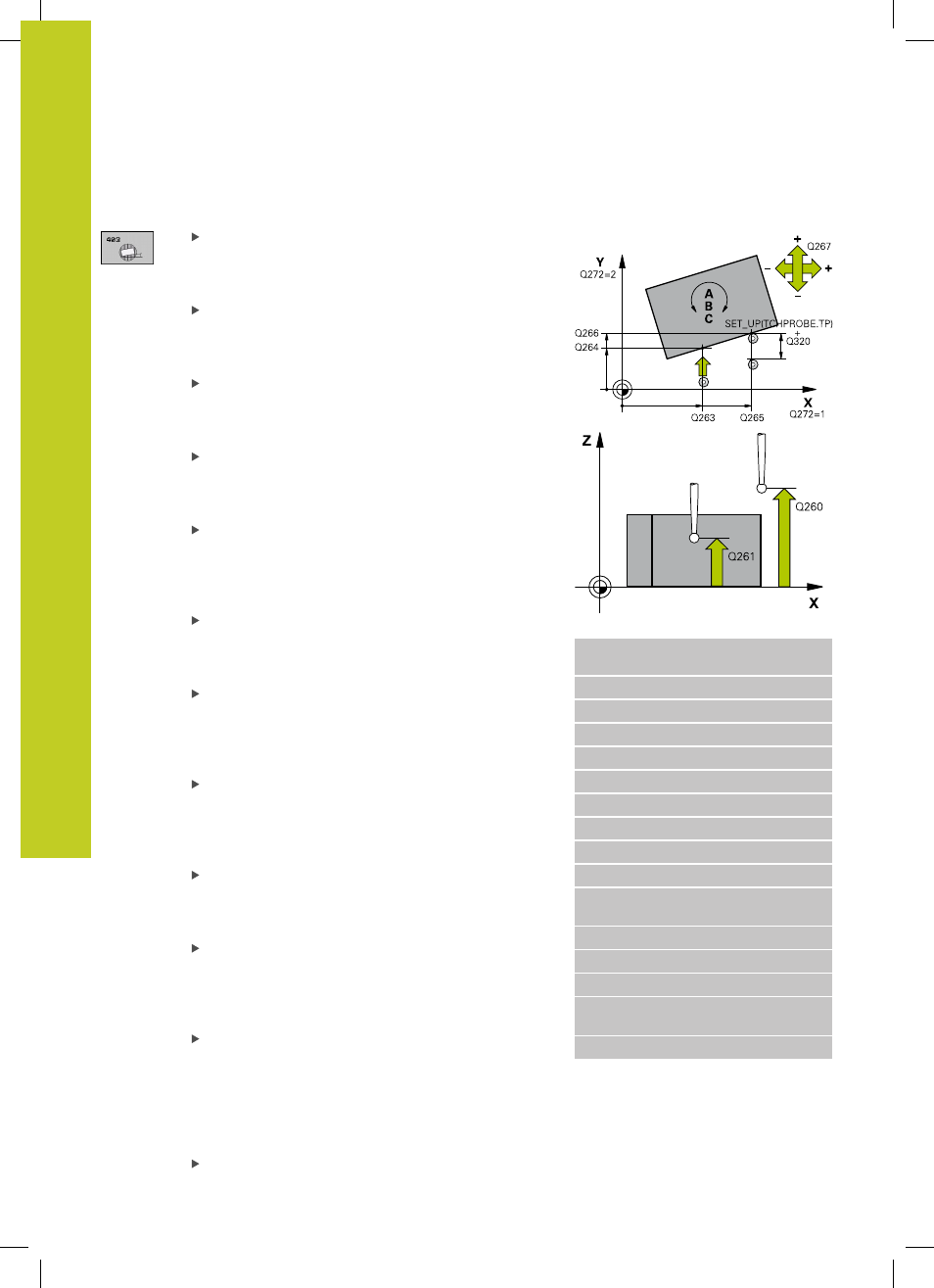

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 2ème axe Q266 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Axe de mesure (1...3 : 1 = axe principal) Q272 :
axe dans lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
3 : axe palpeur = axe de mesure
Sens de déplacement 1 Q267 : sens de
déplacement du palpeur vers la pièce
-1 : sens de déplacement négatif
+1 : sens de déplacement positif
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Initialisation après alignement Q337 : définir si la
TNC doit remettre à zéro l'affichage de l'axe rotatif
après l'alignement
0 : ne pas remettre à zéro l'affichage de l'axe rotatif
après l'alignement
1 : remettre à zéro l'affichage de l'axe rotatif après
l'alignement
Numéro dans tableau Q305 : indiquer le numéro du
tableau preset/tableau de points zéro dans lequel la
Séquences CN
5 TCH PROBE 403 ROT. AVEC AXE
ROTATIF
Q263=+0 ;1ER POINT 1ER AXE
Q264=+0 ;1ER POINT 2ÈME AXE
Q265=+20 ;2ÈME POINT 1ER AXE
Q266=+30 ;2ÈME POINT 2ÈME AXE
Q272=1 ;AXE DE MESURE
Q267=-1 ;SENS DÉPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DEPLAC. HAUTEUR
SECU.
Q312=6 ;AXE DE COMPENSATION
Q337=0 ;REMETTRE À ZÉRO
Q305=1 ;N° DANS TABLEAU
Q303=+1 ;TRANSFERT VAL.
MESURE
Q380=+90 ;ANGLE DE RÉF.
